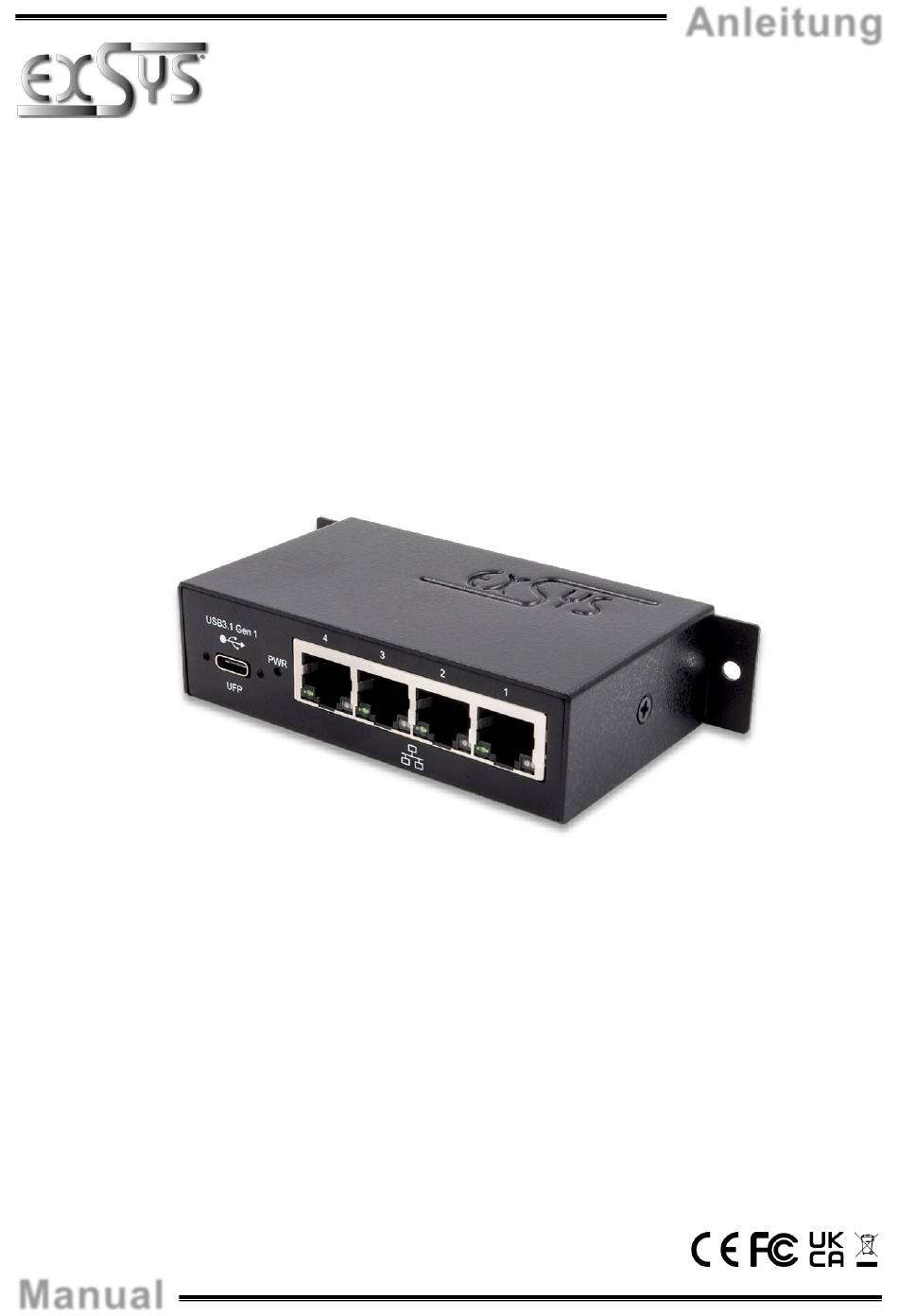

USB 3.2 Gen 1 zu 4-Port Gigabit Ethernet
USB 3.2 Gen 1 to 4-Port Gigabit Ethernet
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-1330M
Metallgehäuse
Metal case
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.1 / 18.02.25
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Exsys EX-1330M
Summary of Contents for Exsys EX-1330M
- Page 1 USB 3.2 Gen 1 zu 4-Port Gigabit Ethernet Metallgehäuse USB 3.2 Gen 1 to 4-Port Gigabit Ethernet Metal case Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
-
Page 2: Table Of Contents
Layout ······················································································································· 11 Connections & LED ····································································································· 12 DIP-Switch ················································································································· 13 Hardware Installation ························································································· 14 Driver Installation ························································································· 14-15 Cleaning ········································································································· 15 Technical Information ························································································ 16 Technical Drawing ···························································································· 16 © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Beschreibung
Unterstützt Auto-MDI/MDI-X Auto (für Cross over Kabel) • EEE (Energy Efficient Ethernet) • Wake-on-LAN und Remote Wake-up 2. Lieferumfang Bevor Sie den EX-1330M an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-1330M • USB 3.2 Gen 1 cable •... -
Page 4: Aufbau, Anschlüsse & Led
Deutsch EX-1330M 3. Aufbau, Anschlüsse & LED 3.1 Aufbau Vorderseite: Betriebs LED DIP-Schalter 1x USB 3.2 Gen 1 4x RJ45 Anschluss Upstream C-Buchse Rückseite: DIP-Schalter DIN-Rail Kit © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Anschlüsse & Led
10/100Mbps Mode Geschwindigkeit Gelb Ständig an: Gigabit (1000Mbps) Mode USB 3.2 Gen 1 C-Buchse: Hinweis! Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse gesteckt werden. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 6: Dip-Schalter
Ihnen nur eine generelle Anleitung zum Anschluss des EX-1330M geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Falls Sie den EX-1330M auf einer Trägerschiene installieren wollen, befolgen Sie als erstes die Punkte 4 & 5 auf Seite 7, bevor Sie mit Punkt 2 fortfahren. -
Page 7: Treiber Installation
1330M mit dem PC verbunden ist, kann mit der Treiberinstallation fortgefahren werden. 1. Schalten Sie Ihren PC ein. 2. Ihr Betriebssystem erkennt den EX-1330M automatisch installiert diesen. Je nach Betriebssystemversion erfolgt die Installation nicht automatisch und folgendes Fenster wird geöffnet:... -
Page 8: Reinigung
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgende Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist der EX-1330M richtig installiert. 6. Reinigung Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. -
Page 9: Technische Daten
Lagertemperatur: -40°C bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend Stromversorgung: USB Bus Power 5V Abmessung: 114.70 x 57.00 x 26.20 mm Gewicht: 380 g 8. Technische Zeichnung © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Description
1Gigabit outputs. All four Ethernet ports can be individually enabled or disabled. Installation is very easy and does not require opening the system. The EX-1330M has a compact metal housing with a DIN-Rail kit for mounting on a 35mm top hat rail. -
Page 11: Layout, Connections & Led
EX-1330M English 3. Layout, Connections & LED 3.1 Layout Front: Power LED DIP-Switch 1x USB 3.2 Gen 1 4x RJ45 Port Upstream C-Port Back: DIP-Switch DIN-Rail Kit © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Connections & Led
Steady on: Gigabit (1000Mbps) Mode USB 3.2 Gen 1 C-Port: Note! By dual assignment of the pins, the USB Type-C plug can be plugged into the port on both sides. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 13: Dip-Switch
EX-1330M. If you are unsure, please refer to your computer's user manual. 1. If you wish to mount the EX-1330M on a DIN rail, first follow points 4 & 5 on page 7 before proceeding with point 2. -
Page 14: Hardware Installation
5. Driver Installation All operating systems If DIP switch 1 is set to active and DIP switches 2, 3 & 4 are set to inactive, and the EX-1330M is connected to the PC, you can proceed with the driver installation. -
Page 15: Cleaning
Open the >Device manager<. Now you should see at „Network Adapters“ the following new entry's: If you see this or a similar information the EX-1330M is installed correctly. 6. Cleaning To clean the unit, use only a dry, lint-free cloth and apply light pressure to remove dirt. Take care not to leave any fibres of the cloth in the connectors. -
Page 16: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 167°Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Power: Bus Power 5V Size: 114.70 x 57.00 x 26.20 mm Weight: 380g 8. Technical Drawing © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
