428 台 中市大雅區東 大 路 二 段 999 號
TEL: +886-4-25667100 FAX: +886-4-25666557
http://www.johnsonfitness.com
No.999, Sec. 2, Dongda Rd., Daya Dist., Taichung City 428, Taiwan (R.O.C)
TEL: +886-4-25667100 FAX: +886-4-25666557
http://www.johnsonfitness.com
使用說明書

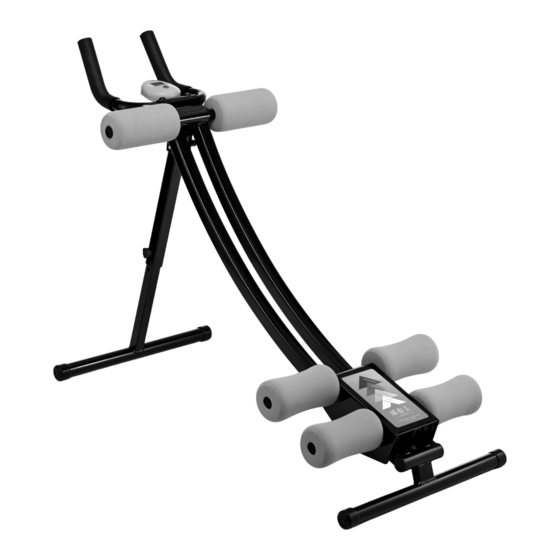

AB TRAINER OWNER'S MANUAL
Advertisement
Related Manuals for Johnson AB Trainer
Summary of Contents for Johnson AB Trainer

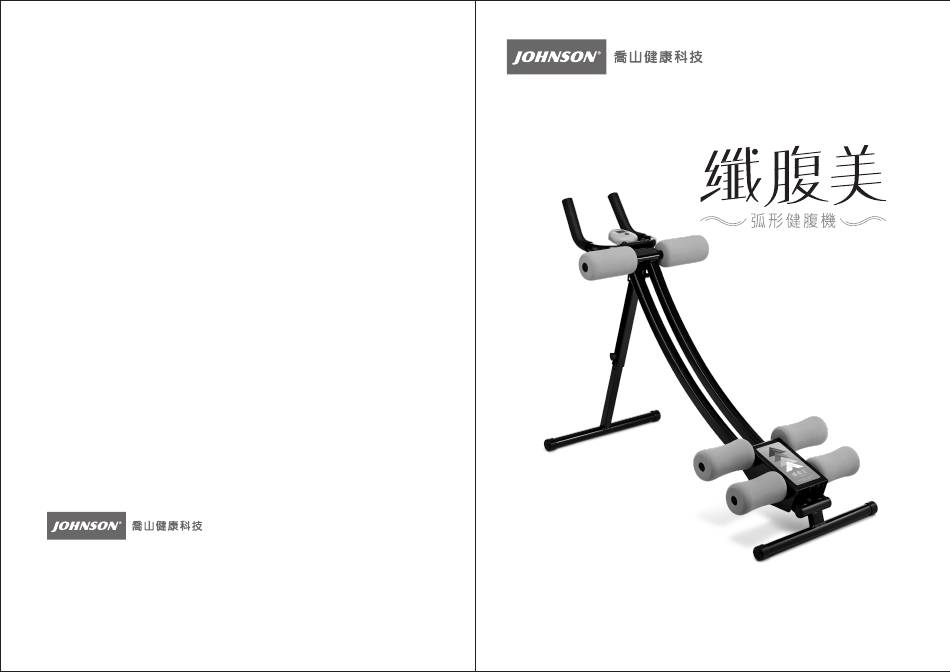

- Page 1 428 台 中市大雅區東 大 路 二 段 999 號 TEL: +886-4-25667100 FAX: +886-4-25666557 http://www.johnsonfitness.com 使用說明書 No.999, Sec. 2, Dongda Rd., Daya Dist., Taichung City 428, Taiwan (R.O.C) TEL: +886-4-25667100 FAX: +886-4-25666557 AB TRAINER OWNER’S MANUAL http://www.johnsonfitness.com...
- Page 2 零件表 感謝您購買 纖腹美 - 弧形健腹機，建議在組裝使用前詳細 閱讀本使用說明書，以便正確操作和使用本產品。本使用說明書提供使用 者安全及有效的操作方式；使用說明書請在閱畢後妥善收藏，以便日後查 閱使用。 目錄 產品零件表 組裝說明 零件號 品名 數量 零件號 品名 數量 主車架 感應器含線 儀表操作說明 支撐管 線塞 產品保固 前腳管 阻檔墊 扶手組 螺絲 滑座組 磁鐵含座 儀錶 滑輪 泡棉A 心軸 泡棉B 尼龍螺帽 腳管塞 套筒A 管塞 套筒B 扶手套 套筒C 扶手固定螺絲...
- Page 3 組裝說明 組裝3. 組裝步驟 將扶手組（4）組裝在機台上，將扶手固定螺絲（12）和半圓華司（13） 以六角板手鎖在機台上 組 裝 1. A）打開機器，將支撐管（2）前端扶正再將固定拉銷（14）插入主車架 (1)的固定孔內。 B）將前腳管（3）插入支撐管（2）以固定拉銷（15）插入選定位置孔位 後固定。 組裝4. 組 裝 2. 將儀錶（6）及錶線下端（29）連接上端感應線（30）組裝在機台上即完 成組裝步驟 A）將泡棉A（7）套入主車架（01）的上支援管並安裝泡棉（7）與滑座 （5）的前桿上。 B）將泡棉B（8）套入滑座（5）的後桿上...
- Page 4 組裝說明 儀錶使用說明 組裝完成 功能鍵 COUNT MODE/RESET (選擇鍵/歸零鍵) STRIDES TIME SCAN 每按一次可選擇每一功能之顯示，或按住 3 秒鐘使 所有功能值歸零。 功能說明 STRIDES/MIN (次數/分鐘)：顯示每分鐘的運動次數 SCAN (掃瞄)：每 6 秒鐘自動依序轉換顯示各功能值於螢幕上 TIME (時間)：累計運動的時間上數至99:59 CALORIES (卡洛里)：累計運動中所消耗的卡洛里上數至9999卡 (這數值僅供各不同運動階段所消耗的卡洛里值之比較參考用) COUNT (計次)：累計運動的次數 注意事項 1. 請確實檢查組裝完成方可使用，以策安全。 2. 開始運動即可使電子錶自動開機。 3. 電子錶於4分鐘內無訊號進入時，螢幕會自動關機，所有功能值歸零。 4. 電子錶所須電池規格為 #3 AA 1.5V*1個。 產品重量：約9.5 公斤...
- Page 5 產品保固 產品保固卡 注意事項 【請妥善保管，遺失或損毀均不再補發】 本保證卡未加蓋公司章或內容填寫不完整、遺失、篡改或字跡無法辨識， 視同失去保證效力（如提出原始發票或經銷文件足以證明購買日期者，不 在此限）。 維修時請出示本保證卡。 購買日期： 保證期限內，請聯絡本公司授權之維修據點檢修。 保證卡僅此一份，請妥善保存。 保固區域以台灣（不含外島及國外）地區為準。 機器型號： 保證期間內因下列情況發生將收取相對費用 產品因用戶不當使用、保管與維護之故障。 產品非經本公司授權之維修人員檢修、自行拆卸、改裝造成之故障。 產品遭受雷電火災、地震等自然災害及公害等其他外部因素所造成之損害。 條 形 碼： 不能提供保證卡或保證卡上所填寫之機器型號、序號與待修產品之型號、 序號不同。 產品外觀因使用造成污舊者。 如經公司服務人員判定非屬於商品故障所做的服務，公司得收取基本工時 及寄送等費用。 使用於營業地點或公共場所（非家用）之商品。 保證期限 本產品自購買日起，保固一年，由於製造上之原因所發生之故障，可免費 維修，周邊配件及耗材除外。...
- Page 6 Component List AB Trainer Please read and save all instructions before assembling or using this AB Trainer. Save this owner’s manual for future reference. CONTENT Component List Assembly Description Q'TY Description Q'TY Console Operation Main Frame Sensor with Wire Front Support Post...
- Page 7 Assembly Assembly Step 3 STEPS Attach the handle Set (4) to the main frame (1). Lock w[th curve washer (13) , allen bolt (12) and fasten using the Allen key. Assembly Step 1 A) Open the machine, hold the front support post (2) to front side then insert the pin (14) into the hole of the front bracket of main frame (1).
- Page 8 Assembly Console Operation YOU ARE DONE ! FUNCTION BUTTON COUNT MODE STRIDES TIME SCAN Press to select functions preset, or hold on can be total reset for all function values FUNCTIONS STRIDES/MIN : Displays numbers exerciser strides every minute. SCAN : Automatically scan through each function in sequence for every 6 seconds.
- Page 9 Johnson Fitness (M) Sdn. Bhd ("hereinafter referred to as We, Us and To be eligible for the warranty coverage, (i) You shall fill in this form with Our") will furnish without charge labour, and/or replacement parts (or pay...
- Page 10 Product Warranty Card Date of Purchase: Model No: Authorised Retailer or Dealer's Stamp Chop:...
