Emos G1130 Quick Start Manual

1454008100_31-G1130_00_01
GB | PIR motion sensor G1130, white
Infra-red motion sensors are used for automatic switching of lights in indoor areas. The
sensor responds to the heat of persons moving in the detection area. On the intrusion
of the detection field, a connected device is automatically switched on for a set period.
Specifications:
Power supply: 220–240 V~, 50–60 Hz
Maximum load: 1 200 W
Switching time: 10 ± 3 s | 7 ± 2 min
Detection angle: 360 °
Light sensitivity: <3 LUX ~ 2 000 LUX (adjustable)
Detection range: max. 6 m (<24 °C)
Operating temperature: -20 °C to +40 °C
Relative humidity: <93 %
Installation height: 2.2–4 m
Detection motion speed: 0.6–1.5 m/s
Power consumption: 0.5 W (stand by 0.1 W)
Enclosure: IP20
Installation and connection:
The installation may only be performed by an appropriately qualified person.

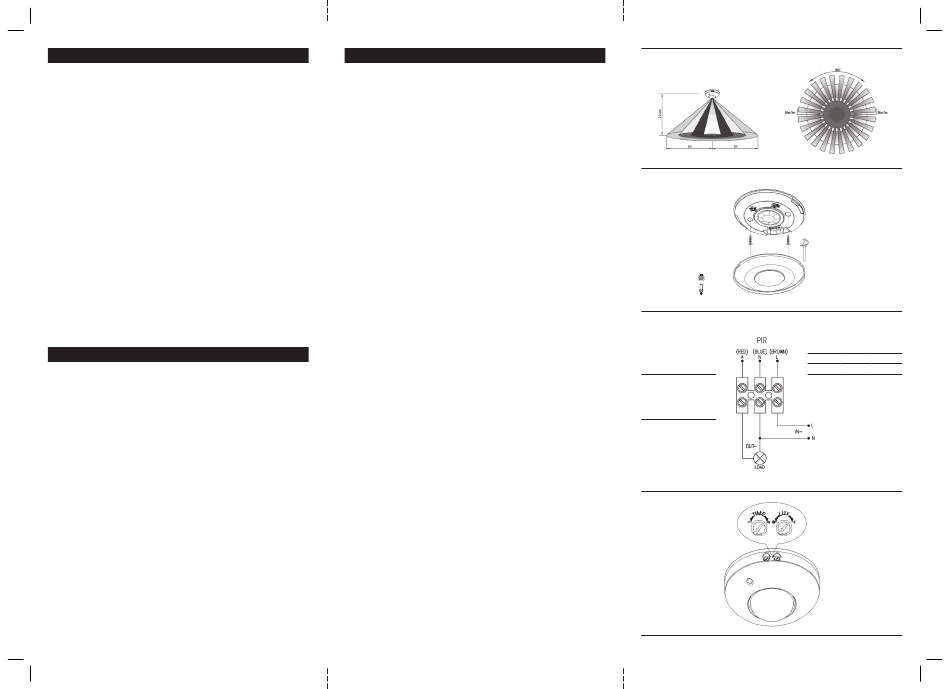

1. Install the sensor at a suitable place where its function will not be affected by direct
hot air flow (e.g. from a heater), direct sunshine or other disturbing factors. Select a
suitable location, preferably across the detection area, up to 4 m in height. (Fig. 1).
2. Remove the rear cover of the sensor (Fig. 2).
3. Switch off the main power supply, connect the wires according to the wiring diagram
and then attach the sensor onto the ceiling (see Fig. 3).
4. Use the switch on the side of the PIR sensor to adjust the required parameters of
the PIR sensor (see Fig 4.).
5. After the installation, test all functions and check correct settings.
Emos spol s.r.o. declares that the G1130 is in compliance with the essential requirements
and other relevant provisions of Directive. The device can be freely operated in the
EU. The Declaration of Conformity can be found at http://www.emos.eu/download.
CZ | PIR pohybové čidlo G1130, bílé
Infračervené pohybové čidlo slouží k automatickému spínání svítidel ve vnitřním pro-
storu. Čidlo reaguje na teplo pohybujících se osob v detekčním poli. Připojené zařízení
se po narušení detekčního pole automaticky zapne na nastavenou dobu.
Technické parametry:
Napájení: 220–240 V~, 50–60 Hz
Maximální zátěž: 1 200 W
Doba sepnutí: 10 ± 3 s | 7 ± 2 min.
Detekční úhel: 360 °
Citlivost na světlo: <3 LUX ~ 2 000 LUX (nastavitelné)
Detekční dosah: 6 m max. (<24 °C)
Provozní teplota: -20 °C až +40 °C
Relativní vlhkost prostředí: <93 %
Instalační výška: 2,2–4 m
Detekční pohybová rychlost: 0,6–1,5 m/s
Spotřeba: 0,5 W (v pohotovostním stavu 0,1 W)
Krytí: IP20
Instalace a zapojení:
Instalaci může provádět pouze osoba s příslušnou kvalifikací.
1. Čidlo umístěte na vhodné místo, kde jeho činnost nebude ovlivňovat přímé prou-
dění teplého vzduchu (např. od topidla), sluneční záření a jiné rušivé vlivy. Vyberte
vhodné místo, nejlépe napříč hlídanou plochou do výšky maximálně 4 m. (obr. 1).
2. Sejměte zadní kryt čidla (obr. 2).
3. Vypněte hlavní přívod elektrické energie, připojte vodiče dle schématu a poté připevněte
čidlo na strop (viz obr. 3).
4. Nastavte požadované parametry PIR čidla přepínačem umístěným na boku PIR
čidla (viz obr. 4).
5. Po instalaci otestujte všechny funkce a ujistěte se o správném nastavení.
Emos spol. s r.o. prohlašuje, že G1130 je ve shodě se základními požadavky a dalšími
příslušnými ustanoveními směrnice. Zařízení lze volně provozovat v EU. Prohlášení o
shodě lze najít na webových stránkách http://www.emos.eu/download.
297×210 0-0-0-K
SK | PIR pohybové čidlo G1130, biele
Infračervené pohybové čidlo slúži k automatickému spínaniu svietidiel vo vnútornom
priestore. Čidlo reaguje na teplo pohybujúcich sa osôb v detekčnom poli. Pripojené
zariadenie sa po narušení detekčného poľa automaticky zapne na nastavenú dobu.
Technické parametre:
Napájanie: 220–240 V~, 50–60 Hz
Maximálna záťaž: 1 200 W
Doba zopnutia: 10 ± 3 s | 7 ± 2 min.
Detekčný uhol: 360 °
Citlivosť na svetlo: <3 LUX ~ 2 000 LUX (nastaviteľné)
Detekčný dosah: 6 m max. (<24 °C)
Prevádzková teplota: -20 °C až +40 °C
Relatívna vlhkosť prostredia: <93 %
Inštalačná výška: 2,2–4 m
Detekčná pohybová rýchlosť: 0,6–1,5 m/s
Spotreba: 0,5 W (v pohotovostnom stave 0,1 W)
Krytie: IP20
Inštalácia a zapojenie:
Inštaláciu môže vykonávať iba osoba s príslušnou kvalifikáciou.
1. Čidlo umiestnite na vhodné miesto, kde jeho činnosť nebude ovplyvňovať priame
prúdenie teplého vzduchu (napr. od ohrievača), slnečné žiarenie a iné rušivé vplyvy.
Vyberte vhodné miesto, najlepšie naprieč stráženú plochou do výšky maximálne
4 m. (obr. 1).
2. Odstráňte zadný kryt snímača (obr. 2).
3. Vypnite hlavný prívod elektrickej energie, pripojte vodiče podľa schémy a potom
pripevnite čidlo na strop (viď obr. 3).
4. Nastavte požadované parametre PIR čidla prepínačom umiestneným na boku PIR
čidla (viď obr. 4).
5. Po inštalácii otestujte všetky funkcie a uistite sa o správnom nastavení.
EMOS spol. s r.o. prehlasuje, že G1130 je v zhode so základnými požiadavkami a ďalšími
príslušnými ustanoveniami smernice. Zariadenie je možné voľne prevádzkovať v EÚ. Pre-
hlásenie o zhode možno nájsť na webových stránkach http://www.emos.eu/download.
1.
2.
max.: 1200 W
300 W
3.
Adjustment
L – live wire
RED
N – neutral wire
ČERVENÁ
ČERVENÁ
Nastavení
L – pracovní vodič
N – střední vodič
Nastavenie
L – pracovný vodič
N – stredný vodič
4.
BLUE BROWN
MODRÁ HNĚDÁ
MODRÁ HNEDÁ
