GB G1190 (MX25) microwave motion sensor, white
The MX25 sensor is an active motion sensor which transmits radio-frequency electromagnetic waves (5.8 GHz);
a light is switched on when a slightest motion within the specified range is detected. The sensor can even detect
motion through a door, glass shop windows, or thin walls within a pre-set area.

Specifications:

Power supply: 220–240 V~, 50–60 Hz Operating temperature:
Maximum load: 1200 W Relative humidity:
Switching time: 10 ± 3 s | 12 ± 1 min Installation height:
Detection angle: 360° Power consumption:
Light sensitivity: < 3 LUX ~ 2000 LUX (adjustable) Enclosure:
Detection range: max. 16 m (adjustable)

Installation and connection:

Install the sensor in a suitable place where its performance will not be affected by direct hot air flow (e.g. from
a heater), direct sunshine or other disturbing factors.
1. Select a suitable location, preferably across the monitored area, up to 3.5 m in height.
2. Switch off the main power supply, connect the wires according to the diagram and then connect the sensor
to the junction box.
3. Use the switch to set the desired parameters of the sensor.

Setting the detection range (sensitivity)

The "detection range" means an approximate circular diameter on the ground which, if installing the sensor at
a height of 2.5 m, will result in the detection zone. Setting the range to the left stop provides the minimum reach
(approx. 1 m), the right stop provides the maximum range (approx. 8 m).

Setting time (switch-off delay)

The desired operating time (lighting) of a light can be continuously adjusted within the range of 10 seconds +/
- 3 seconds to 12 minutes +/- 60 seconds. Every motion during this period will trigger a new cycle. When adjusting
the detection zone and testing the function, it is recommended to set the shortest time.

Twilight setting (light sensitivity)

You can adjust the desired light sensitivity continuously within the range of approx. 3 LUX
to 2 000 LUX +/-5 %.
When you complete the installation, test all functions and check correct settings. The installation may only be
performed by an appropriately qualified person.
CZ Mikrovlnný pohybový senzor G1190 (MX25), bílý
Senzor MX25 je aktivní pohybový senzor, který vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz), při
zaznamenání sebemenšího pohybu v daném dosahu, sepne světlo. Senzor zaznamená pohyb i skrze dveře,
skleněné výlohy či tenké zdi v nastavené oblasti.
Technické parametry:
Napájení: 220–240 V~, 50–60 Hz Provozní teplota:
Maximální zátěž: 1 200 W Relativní vlhkost prostředí: < 93 %
Doba sepnutí: 10 ± 3 s | 12 ± 1 min Instalační výška:
Detekční úhel: 360° Spotřeba:
Citlivost na světlo: < 3 LUX ~ 2 000 LUX (nastavitelné) Krytí:
Detekční dosah: max. 16 m (nastavitelné)
Instalace a zapojení:
Čidlo instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu např.
od topidla, slunečním zářením a jinými rušivými vlivy.
1. Vyberte vhodné místo, nejlépe však napříč hlídanou plochou do výšky max. 3,5 m.
2. Vypněte hlavní přívod elektrické energie, připojte vodiče dle schématu a poté připevněte čidlo do instalační
krabice.
3. Nastavte požadované parametry čidla parametry pomocí přepínače.
Natavení dosahu (citlivosti)
Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2,5 m vyplyne
jako oblast záchytu. Nastavení dosahu na levý doraz znamená minimální dosah (cca 1 m), pravý doraz znamená
maximální dosah (cca 8 m).
Nastavení času (zpoždění vypnutí)
Požadovanou dobu provozu (svícení) svítidla lze plynule nastavovat v rozmezí od 10 sekund +/-3 sekund do maxi-
málně 12 minut +/-60 sekund. Každým pohybem před uplynutím této doby bude spuštěn cyklus. Při nastavování
oblasti záchytu a provádění funkční zkoušky se doporučuje nastavit nejkratší dobu.
Soumrakové nastavení (světelná citlivost)
Požadovanou světelnou citlivost je možno nastavit plynule v rozmezí od cca 3 LUX
do 2 000 LUX +/-5 %.
Po instalaci otestujte všechny funkce a ujistěte se o správném nastavení. Instalaci může provádět pouze osoba
s příslušnou kvalifikací.
EMOS spol. s r. o.
297 x 210 0-0-0-K
SK
Mikrovlnný pohybový senzor G1190 (MX25), biely
Senzor MX25 je aktívny pohybový senzor, ktorý vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz),
pri zaznamenaní najmenšieho pohybu v danom dosahu, zopne svetlo. Senzor zaznamená pohyb aj cez dvere,
sklenené výklady a tenké steny v nastavenej oblasti.
Technické parametre:
-20 °C to +40 °C Napájanie: 220–240 V~, 50–60 Hz
< 93 % Maximálna záťaž: 1 200 W
1.5 m – 3.5 m Doba zopnutia: 10 ± 3 s | 12 ± 1 min
0.9 W (stand by 0.1 W) Detekčný uhol: 360°
IP20 Citlivosť na svetlo: < 3 LUX ~ 2 000 LUX (nastaviteľné)
Detekčný dosah: max. 16 m (nastaviteľné)
Inštalácia a zapojenie:
Čidlo inštalujte na vhodné miesto, kde jeho činnosť nebude ovplyvnená priamym prúdením teplého vzduchu
napr. od vykurovacieho telesa, slnečným žiarením a inými rušivými vplyvmi.
1. Vyberte vhodné miesto, najlepšie však naprieč stráženú plochou do výšky max. 3,5 m.
2. Vypnite hlavný prívod elektrickej energie, pripojte vodiče podľa schémy a potom pripevnite čidlo do
inštalačnej krabice.
3. Nastavte požadované parametre čidla pomocou prepínača.
Nastavenie dosahu (citlivosti)
Pod pojmom dosah je myslený približný kruhový priemer na zemi, ktorý pri montáži do výšky 2,5 m vyplynie
ako oblasť záchytu. Nastavenie dosahu na ľavý doraz znamená minimálny dosah (cca 1 m), pravý doraz znamená
maximálny dosah (cca 8 m).
Nastavenie času (oneskorené vypnutie)
Požadovanú dobu prevádzky (svietenia) svietidlá možno plynule nastavovať v rozmedzí od 10 sekúnd +/- 3 sekúnd
do maximálne 12 minút +/- 60 sekúnd. Každým pohybom pred uplynutím tejto doby bude spustený cyklus. Pri
nastavovaní oblasti záchytu (snímania) a vykonávanie funkčné skúšky sa odporúča nastaviť najkratšiu dobu.
Nastavenie stmievania (svetelná citlivosť)
Požadovanú svetelnú citlivosť je možné nastaviť plynulo v rozmedzí od cca 3 LUX
do 2 000 LUX +/- 5%.
Po inštalácii otestujte všetky funkcie a uistite sa o správnom nastavení. Inštaláciu môže vykonávať iba osoba s
príslušnou kvalifikáciou.
-20 °C až +40 °C
1,5 m–3,5 m
0,9 W (v pohotovostním stavu 0,1 W)
IP20
Prevádzková teplota: -20 °C až +40 °C
Relatívna vlhkosť prostredia: < 93 %
Inštalačná výška: 1,5 m–3,5 m
Spotreba: 0,9 W
(v pohotovostnom stave 0,1 W)
Krytie: IP20
max.: 1200 W

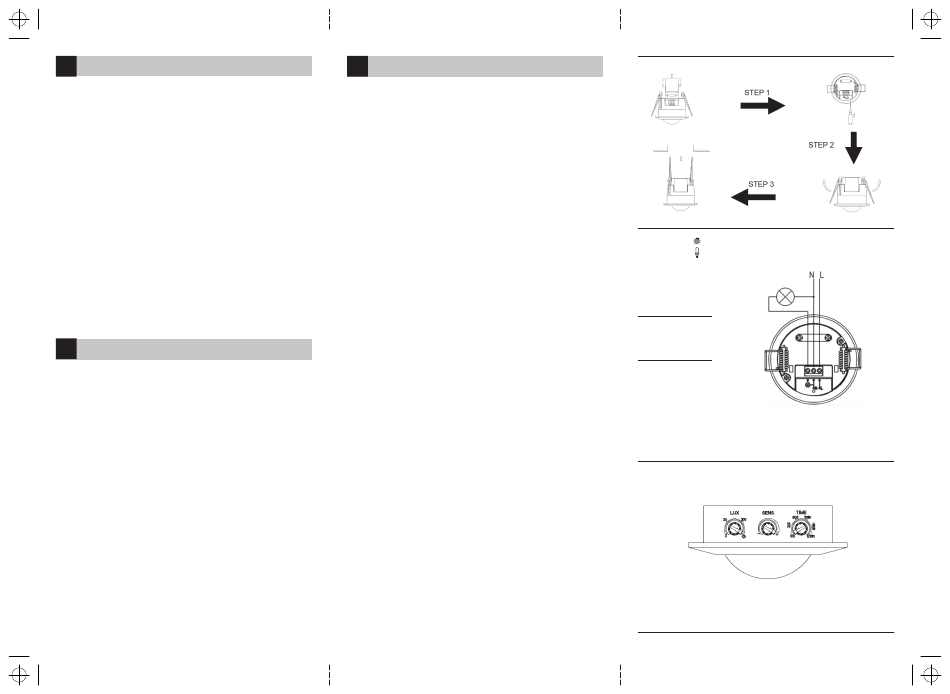

Adjustment
L – live wire
N – neutral wire
Nastavení
L – pracovní vodič
N – střední vodič
Nastavenie
L – pracovný vodič
N – stredný vodič
300 W
