e. Inserire il fusibile rimosso dal pannello dei fusibili nell'attacco più vicino alle lamine dell'attacco sul fusibile.
Nota
Se il fusibile originale è di tipo mini di basso profilo, usare invece il nuovo fusibile di tipo mini da 10 A (in dotazione).
f. Inserire un nuovo fusibile da 20 A nello slot più lontano dalle lamine di attacco del fusibile.
Potenza in ingresso
g. Inserire l'attacco del fusibile nello slot del fusibile commutato nel pannello del fusibile.
Attenzione

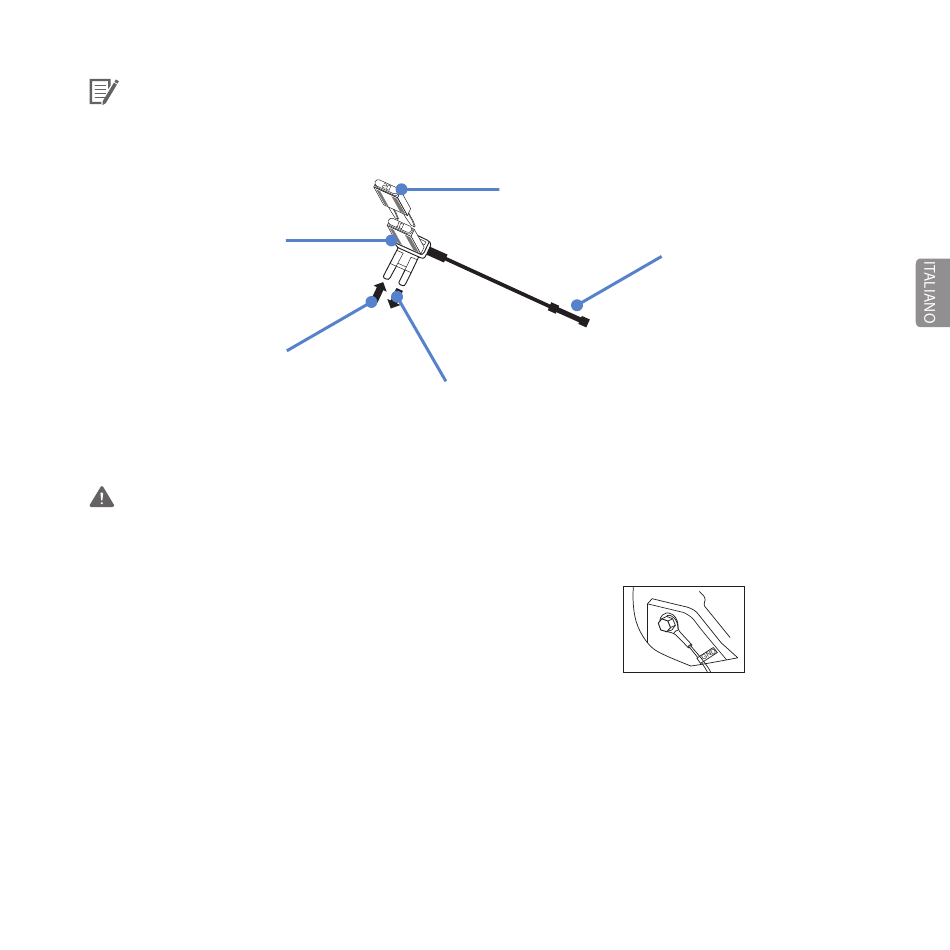

Facendo riferimento al diagramma, inserire l'attacco del fusibile nel giusto orientamento. Quando è orientato
correttamente, il nuovo fusibile (f.) è alimentato direttamente dallo slot del fusibile, senza indurre un carico
aggiuntivo sul fusibile originale (e.). Inserendo l'attacco del fusibile nell'orientamento inverso, il carico aggiuntivo
indotto sul fusibile originale può farlo saltare.
h. Collegare il filo di terra (anello) a un punto di massa, ad esempio un
bullone, che si trova direttamente su una parte metallica nuda del telaio
del veicolo. Fissare il filo di messa a terra sul telaio metallico (ad esempio
sotto il bullone).
e.
Potenza in uscita
f.
Connettore del cavo di
alimentazione
Power Magic Ultra Battery B-130X
