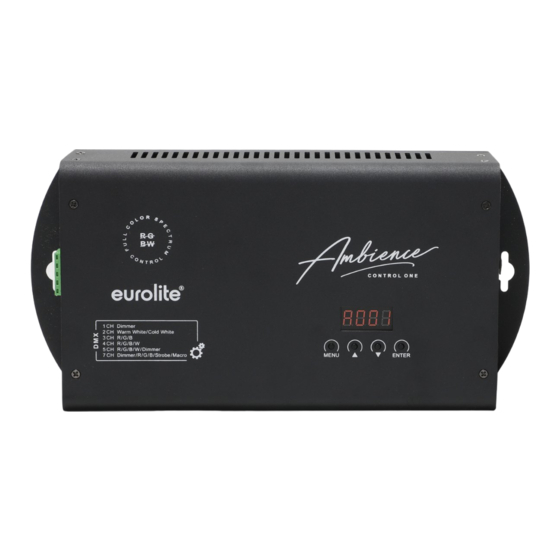

Summary of Contents for EuroLite Ambience Control 1

  • Page 2: Table Of Contents

    UMWELTSCHUTZ..........10 TECHNISCHE DATEN ......... 10 D00141841, Version 1.0, Stand 12/08/2022 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.eurolite.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © 2022 Eurolite. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.

  • Page 3: Einführung

    Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Updates, Support und Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt News zur Marke. Sie Ihnen, wie Sie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen finden all das und vieles und nutzen. mehr auf unserer Website.

  • Page 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Beanspruchungen aus. Benutzen Sie das Gerät nicht WARNUNG! in tropischem Klima. Lesen aufmerksam Sicherheits- • Stellen Sie keine mit Flüssigkeit gefüllten Gegen- hinweise und benutzen Sie das Produkt nur stände sowie offene Brandquellen wie brennende wie in dieser Anleitung beschrieben, damit es Kerzen auf oder direkt neben dem Gerät ab.

  • Page 5: Bedienelemente Und Anschlüsse

    BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Netzkabel Zum Anschluss an 100-240 V. Sicherung Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben. Netzschalter Schaltet das Gerät ein und aus. DMX512-Anschlüsse 3-polige XLR-Buchsen für die Eingabe und Ausgabe von DMX-Daten.

  • Page 6: Inbetriebnahme

    INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder schrauben Sie es ggf. an geeigneter Stelle fest. Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt akzeptiert. Schließen Sie das Netzkabel an in eine geerdete Schutzkontaktsteckdose ein. Datenanschlüsse herstellen Schließen Sie Ihre Verbraucher (LED-Streifen, Neonflex, Einbauleuchten) polungsrichtig an das Gerät.

  • Page 7: Konfiguration Und Bedienung

    KONFIGURATION UND BEDIENUNG Sie können das Gerät mithilfe des Displays und der Bedientasten konfigurieren. Die Ansteuerung kann per DMX- Signal und drahtlos per QuickDMX-Signal über ein Lichtsteuerpult erfolgen. Für den Betrieb ohne externes Steuergerät verfügt das Gerät über einen manuellen Modus für die Helligkeitseinstellung sowie 20 Macros mit automatisch ablaufenden Programmen.
  • Page 8 Funktionen im 1-Kanal-Modus Kanal DMX-Wert Funktion 0-255 Gesamthelligkeit Funktionen im 2-Kanal-Modus Kanal DMX-Wert Funktion 0-255 Helligkeit Warmweiß 0-255 Helligkeit Kaltweiß Funktionen im 3-Kanal-Modus Kanal DMX-Wert Funktion 0-255 Helligkeit Rot 0-255 Helligkeit Grün 0-255 Helligkeit Blau Funktionen im 4-Kanal-Modus Kanal DMX-Wert Funktion 0-255 Helligkeit Rot...

  • Page 9: Automatikbetrieb

    AUTOMATIKBETRIEB Beim Betrieb ohne DMX-Controller stehen 20 integrierte Steuerprogramme zur Verfügung. Rufen Sie zunächst den Menüpunkt AUTO auf und wählen Sie das gewünschte Programm: 1-18 = vorgegebene Farbkombinationen, 19 = Farbwechsel, 20 = Farbüberblenden. Im Menü SP lässt sich die Ablaufgeschwindigkeit (1-10) für Programm 19/20 festlegen.

  • Page 10: Reinigung Und Wartung

    REINIGUNG UND WARTUNG • Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! • Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! •...
  • Page 11 TECHNICAL SPECIFICATIONS ......19 D00141841, version 1.0, publ. 12/08/2022 For product updates, documentation, software and support please visit www.eurolite.de. You can find the latest version of this user manual in the product’s download section. © 2022 Eurolite. All rights reserved.

  • Page 12: Introduction

    INTRODUCTION Welcome to Eurolite! Thank you for choosing one of our products. Eurolite is Experience Eurolite. your connection to the world of show with an unparalleled variety of products, Product videos, suitable both for professionals and beginners. accessories, firmware and software updates,...

  • Page 13: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS • Only have repairs to the device or its mains cable WARNING! carried out by qualified service personnel. Repairs are Please read the safety warnings carefully and required when the device or the mains cable is visibly only use the product as describe in this damaged, liquid has been spilled or objects have manual to avoid accidental injury or damage.

  • Page 14: Operating Elements And Connections

    OPERATING ELEMENTS AND CONNECTIONS Element Function Power cable For connection to 100-240 V. Fuse Only replace the fuse when the device is disconnected from mains. Only use fuses of the same rating and power. The correct value is specified on the device.

  • Page 15: Setup

    SETUP Installation Install the unit on a plane surface or a wall with screws. Connection to the mains The unit uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Plug in the mains cable to a grounded mains socket. Data connections Connect your loads (LED strips, neonflex, down lights) to the 4 output zones on the rear panel observing the correct polarity.

  • Page 16: Configuration And Operation

    CONFIGURATION AND OPERATION You can configure the device using the display and the control buttons. It can be controlled by DMX signal and wirelessly by QuickDMX signal from a DMX controller. For operation without an external control unit, the device offers a manual mode for brightness adjustment and 20 macros that run automatically.
  • Page 17 Functions in 1-channel mode Channel DMX value Function 0-255 Total brightness Functions in 2-channel mode Channel DMX value Function 0-255 Brightness warm white 0-255 Brightness cold white Functions in 3-channel mode Channel DMX value Function 0-255 Brightness red 0-255 Brightness green 0-255 Brightness blue Functions in 4-channel mode...

  • Page 18: Automatic Mode

    AUTOMATIC MODE For operation without external DMX controller 20 control programs are provided. First, call menu item AUTO and select desired program: 1-18 = preset color combinations, 19 = color change, 20 = color fade. You can set the running speed (1-10) for programs 19/20 using menu item SP. MANUAL DIMMING In manual mode (Manu) each of the four basic colors can be individually adjusted for brightness (R / G / B / W 0- 255).

  • Page 19: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power connection: Power supply cord with safety plug Fuse: Operating power: <1.5 W Output power: max. 150 W Output voltage: 24 V DC (constant voltage) DMX channels: 1, 2, 3, 4, 5, 7 Control: DMX, QuickDMX, stand-alone, master/slave LED connectors:...
  • Page 20 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00141841 Version 1.0 Publ. 12/08/2022...
