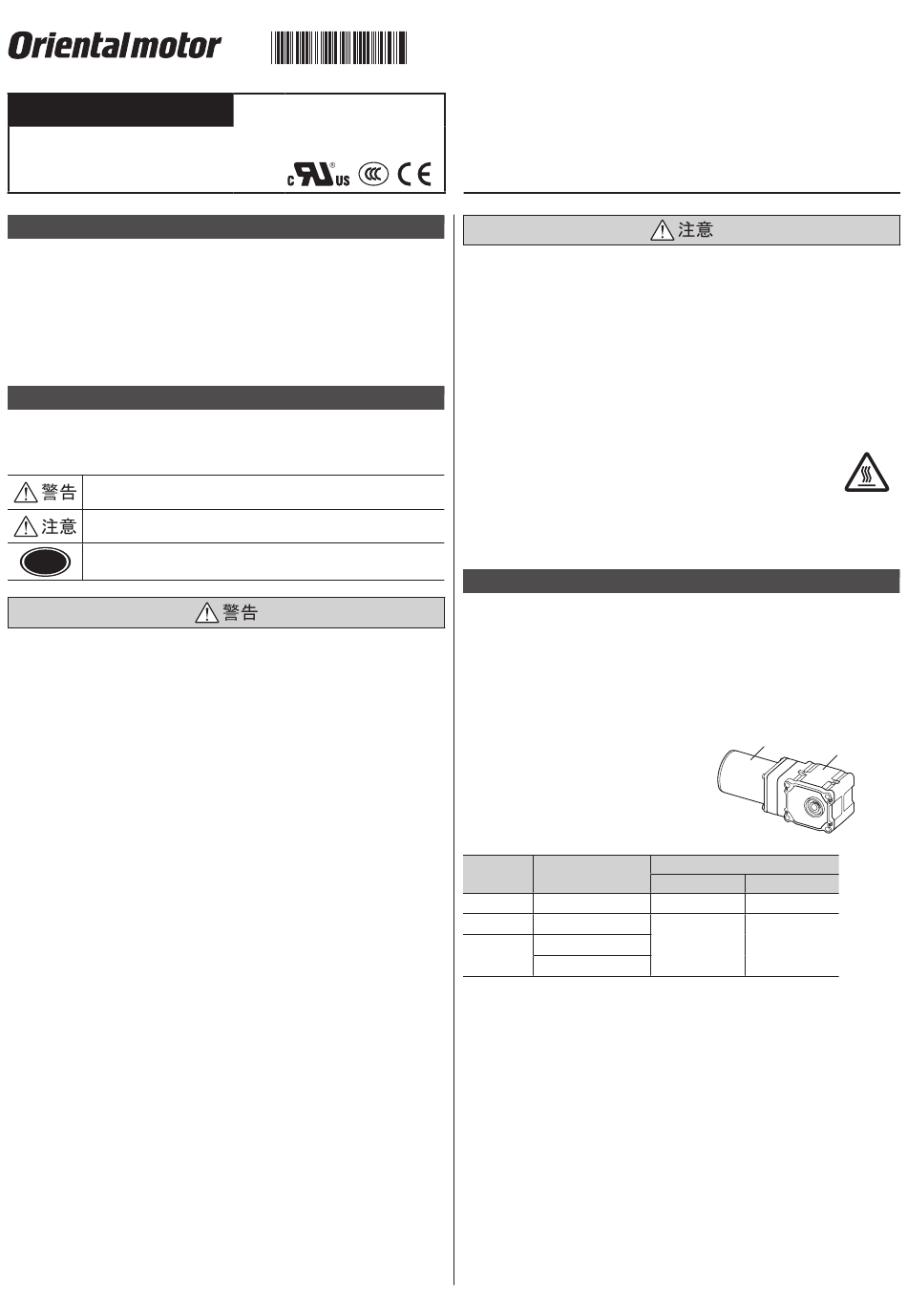

取 扱 説 明
直交軸ハイポイド■■JH/JLギヤ用
インダクションモーター リード線タイプ
はじめに
■ お使いになる前に ■
製品の取り扱いは、電気 ・ 機械工学の専門知識を持つ有資格者が行なってください。
お使いになる前に、 「安全上のご注意」 をよくお読みのうえ、正しくお使いください。
また、本文中の警告 ・ 注意 ・ 重要に記載されている内容は、必ずお守りください。
この製品は、一般的な産業機器への組み込み用として設計 ・ 製造されています。
その他の用途には使用しないでください。この警告を無視した結果生じた損害の補償
については、当社は一切その責任を負いませんので、あらかじめご了承ください。
安全上のご注意
ここに示した注意事項は、製品を安全に正しくお使いいただき、お客様や他の人々
への危害や損傷を未然に防止するためのものです。内容をよく理解してからお使い
ください。
この警告事項に反した取り扱いをすると、死亡または重傷を負う
場合がある内容を示しています。
この注意事項に反した取り扱いをすると、傷害を負うまたは物的
損害が発生する場合がある内容を示しています。
製品を正しくお使いいただくために、お客様に必ず守っていただき
重 要
たい事項を本文中の関連する取り扱い項目に記載しています。
• • 爆発性雰囲気、引火性ガスの雰囲気、腐食性の雰囲気、水のかかる場所、可燃物
のそばでは使用しないでください。火災 ・ 感電 ・ けがの原因になります。
• • 設置、接続、運転 ・ 操作、点検 ・ 故障診断の作業は、適切な資格、知識を有する人
が行なってください。火災 ・ 感電 ・ けがの原因になります。
• • 通電状態で移動、設置、接続、点検の作業をしないでください。電源を切って•
から作業してください。感電の原因になります。
• • モーターはクラスⅠ機器です。設置するときは、 モーターに触れないようにするか、
接地してください。感電の原因になります。
• • 電源入力電圧は、定格値を必ず守ってください。火災 ・ 感電の原因になります。
• • 接続は接続図にもとづき、確実に接続、接地してください。火災 ・ 感電の原因にな
ります。
• • リード線を無理に曲げたり、引っ張ったり、はさみ込んだりしないでください。
火災 ・ 感電の原因になります。
• • 停電したときは、電源を切ってください。停電復旧時にモーターが突然起動して、
けが ・ 装置破損の原因になります。
• • モーターを分解 ・ 改造しないでください。感電 ・ けがの原因になります。
《25 W、40 Wのみ》
• • モーターの過熱保護装置 （サーマルプロテクタ） がはたらいたときは、電源を切っ
てください。過熱保護装置が自動復帰したときにモーターが突然起動して、けが ・
装置破損の原因になります。
HM-9439
書
••
お買い上げいただきありがとうございます。
この取扱説明書には、製品の取り扱いかたや安全上の注意事項を示しています。
• 取扱説明書をよくお読みになり、製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
••
• • モーターの仕様値を超えて使用しないでください。感電 ・ けが ・ 装置破損の原因に
なります。
• • 運転中および停止後しばらくの間は、モーターに触れないでください。モーター
の表面が高温のため、やけどの原因になります。
• • モーター出力軸やモーターリード線で製品を持ち上げないでください。けがの原
因になります。
• • モーターの周囲には、可燃物を置かないでください。火災 ・ やけどの原因になりま
す。
• • モーターの周囲には、通風を妨げる障害物を置かないでください。装置破損の原
因になります。
• • 運転中は回転部 （出力軸） に触れないでください。けがの原因になります。
• • 異常が発生したときは、ただちに電源を切ってください。火災 ・ 感電 ・ けがの原因
になります。
• • モーターは、正常な運転状態でも、表面温度が 70•°Cを超えること
があります。運転中のモーターに接近する可能性があるときは、図
の警告ラベルをはっきり見える位置に貼ってください。 •
やけどの原因になります。
《100 Wのみ》
• • モーターは、 過熱保護装置を内蔵していません。外部に保護装置を設けてください。
準備
■ 製品の確認 ■
次のものがすべて揃っていることを確認してください。不足したり破損している場
合は、お買い求めの支店 ・ 営業所までご連絡ください。
□•モーター• . ................................. 1 台
□•取扱説明書 （本書） •.................. 1 部
■ 品名の確認 ■
モーターおよびギヤヘッド品名はそれぞれの
銘板に記載された品名で確認してください。
お問い合わせの際は、品名、製造番号、製造
年月をお伝えください。
図は中空軸タイプと組み合わせた場合です。
出力 モーター品名
25 W
4IK25K-SW2
40 W
5IK40K-SW2
5IK100VKJS
100 W
5IK100VKES
o ： 減速比 （10、15、20、30、50、100、200）
モーター
組み合わせギヤヘッド品名
中空軸 JHギヤ 中実軸 JLギヤ
4HoB 4LoB
5HoB 5LoB
警告ラベル
ギヤヘッド
1
