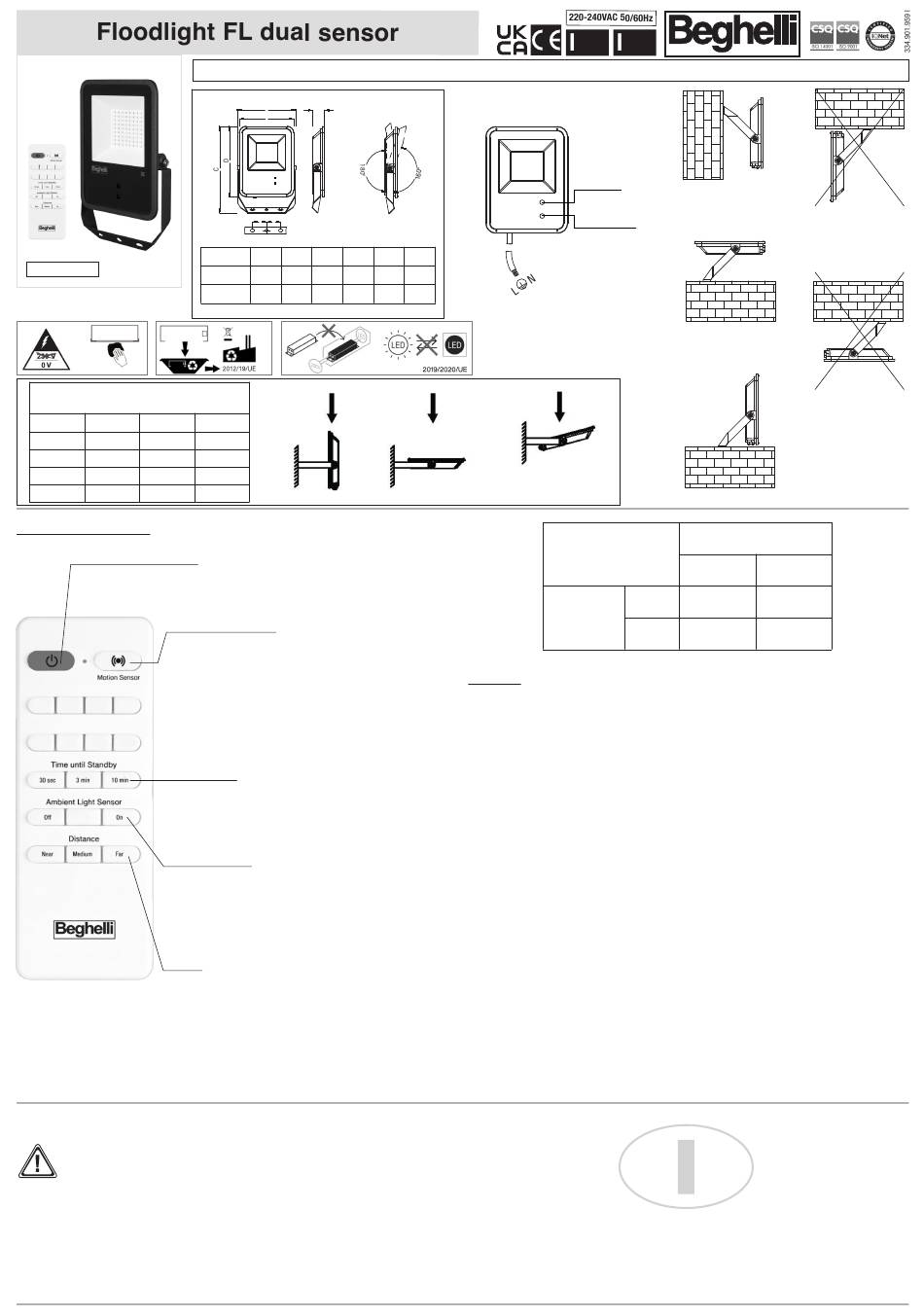

Beghelli FL dual sensor F70/400 Quick Start Manual

-20°C<Ta<40°C
Resistenza al vento (superficie)
Resistence against wind (surface)
Windweerstand (oppervlakte)
w 1 (m 2 -90°) 2 (m 2 -0°)
(lamp)
0.003m 2 0.015m 2
10
0.003m 2 0.015m 2
20
0.003m 2 0.02m 2
30
0.004m 2 0.024m 2
50
IMPOSTAZIONE SENSORE
ON/OFF
Funzione ON/OFF e RESET
Sensore di presenza ON/OFF
Attivato: 1 lampeggio
Disattivato: 2 lampeggi
Se il sensore è attivo si possono regolare il tempo di accensione e la
distanza di rilevamento.
Tempo di Standby
Attivato: 1 lampeggio
Al rilevamento presenza, questa funzione permette di impostare il tempo
di accensione: 30 secondi / 3 minuti /10 minuti.
Sensore crepuscolare
ON: 1 lampeggio attivato
OFF: 1 lampeggio attivato
Impostato su ON si attiva la funzione crepuscolare (accensione automa-
tica della lampada solo quando è buio); su OFF si disattiva la funzione.
Distanza
Attivato: 1 lampeggio
Consente di regolare la distanza di rilevamento presenza: vicino / medio
/ lontano (rispettivamente 3m/5m/8m).
N.B.
Tenere premuto il tasto del telecomando fino alla visualizzazione del lampeggio relativo alla funzione desiderata
IMPORTANTE - ATTENZIONE
Il tasto ON/OFF del telecomando resetta le
funzioni attivate.
Le funzioni sono impostabili solamente a
proiettore acceso.
Il prodotto, in caso di black-out, mantiene
la memoria funzioni.
BEGHELLI S.p.A. - Via Mozzeghine 13/15 - località Monteveglio 40053 Valsamoggia (BO) ITALY - Tel. +39 051 9660411 - Fax +39 051 9660444 - N° Verde 800 626626
A
E
B
F F
W A B C D
(lamp) (mm) (mm) (mm) (mm)
20W 118 107 180 141
50W 146 135 214 175
1
3 (m 2 -15°)
0.015m 2
0.015m 2
0.02m 2
0.023m 2
www.beghelli.com
E F
(mm) (mm)
33 25
33 35
La morsettiera non è inclusa. L'installazione può
richiedere personale qualificato.
The terminal block is not included. Installation may
require qualified personnel.
Het aansluitblok is niet inbegrepen. Voor de installatie
is mogelijk gekwalificeerd personeel vereist.
3
2
crepuscolare
FUNZIONI
FUNZIONE COMBINATA (A)
- Attivare il proiettore con tasto ON
- Attivare il Sensore crepuscolare con tasto ON (1
lampeggio)
- Impostare la sensibilità
near/medium/far (1 lampeggio)
- Attivare il Sensore di presenza (1 lampeggio)
- Impostare il tempo di standby - 30sec/3min/10min
(1 lampeggio)
- La luce si accende al passaggio di una persona solo
quando è buio. Si spegne dopo il tempo impostato di
standby
N.B. In caso di utilizzo del tasto ON/OFF le funzio-
ni vengono resettate
FUNZIONE CREPUSCOLARE (B)
- Attivare il proiettore con tasto ON
- Attivare il Sensore crepuscolare con tasto ON (1
lampeggio)
- Si accende automaticamente quando è buio e si
spegne automaticamente quando c'è luce
N.B. In caso di utilizzo del tasto ON/OFF le funzio-
ni vengono resettate
CARATTERISTICHE TECNICHE
- Banda di frequenza microonda: 5,8GHz ± 75MHz
AVVERTENZE - GARANZIA
- Questo apparecchio dovrà essere destinato solo all'u-
so per il quale è stato costruito. Ogni altro uso è da
considerarsi improprio e pericoloso.
- La sorgente LED è di tipo non sostituibile. Per even-
tuali riparazioni e manutenzione rivolgersi ad un cen-
tro di assistenza tecnica autorizzato e richiedere l'u-
tilizzo di ricambi originali. Il mancato rispetto di quan-
K07 P66
sensore presenza
motion sensor
anwezigheidssensor
sensore crepuscolare
daylight sensor
schemersensor
Sensore di presenza
ON
A
ON
Sensore
C
OFF
FUNZIONE SENSORE DI PRESENZA (C)
- Attivare il proiettore con tasto ON
- Attivare il Sensore di presenza (1 lampeggio)
- Impostare il tempo di standby - 30sec/3min/10min
del sensore -
(1 lampeggio)
- Impostare
near/medium/far (1 lampeggio)
- Si accende automaticamente al passaggio di una
persona e si spegne automaticamente dopo il tempo
impostato di standby
N.B. In caso di utilizzo del tasto ON/OFF le funzio-
ni vengono resettate
Funzione ON/OFF con telecomando (tasto rosso) o col-
legamento ad un interruttore ON/OFF e/o ad un inter-
ruttore temporizzato.
- Si accende e si spegne da telecomando e da inter-
ruttore
N.B. Se collegato ad un interruttore deve essere
prima acceso dal telecomando.
to sopra può compromettere la sicurezza dell'appa-
recchio.
- Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal costruttore o dal servizio di
assistenza tecnica autorizzato.
- La morsettiera non è inclusa. L'installazione può
richiedere personale qualificato.
- SICUREZZA FOTOBIOLOGICA: Gruppo Rischio 0 a
110 cm
- Questo prodotto contiene una sorgente luminosa di
classe di efficienza energetica F.
OFF
B
D
la sensibilità del sensore -
FUNZIONE ON/OFF (D)
