COMBINACIÓN DE HORNO DE PARED/HORNO MICROONDAS

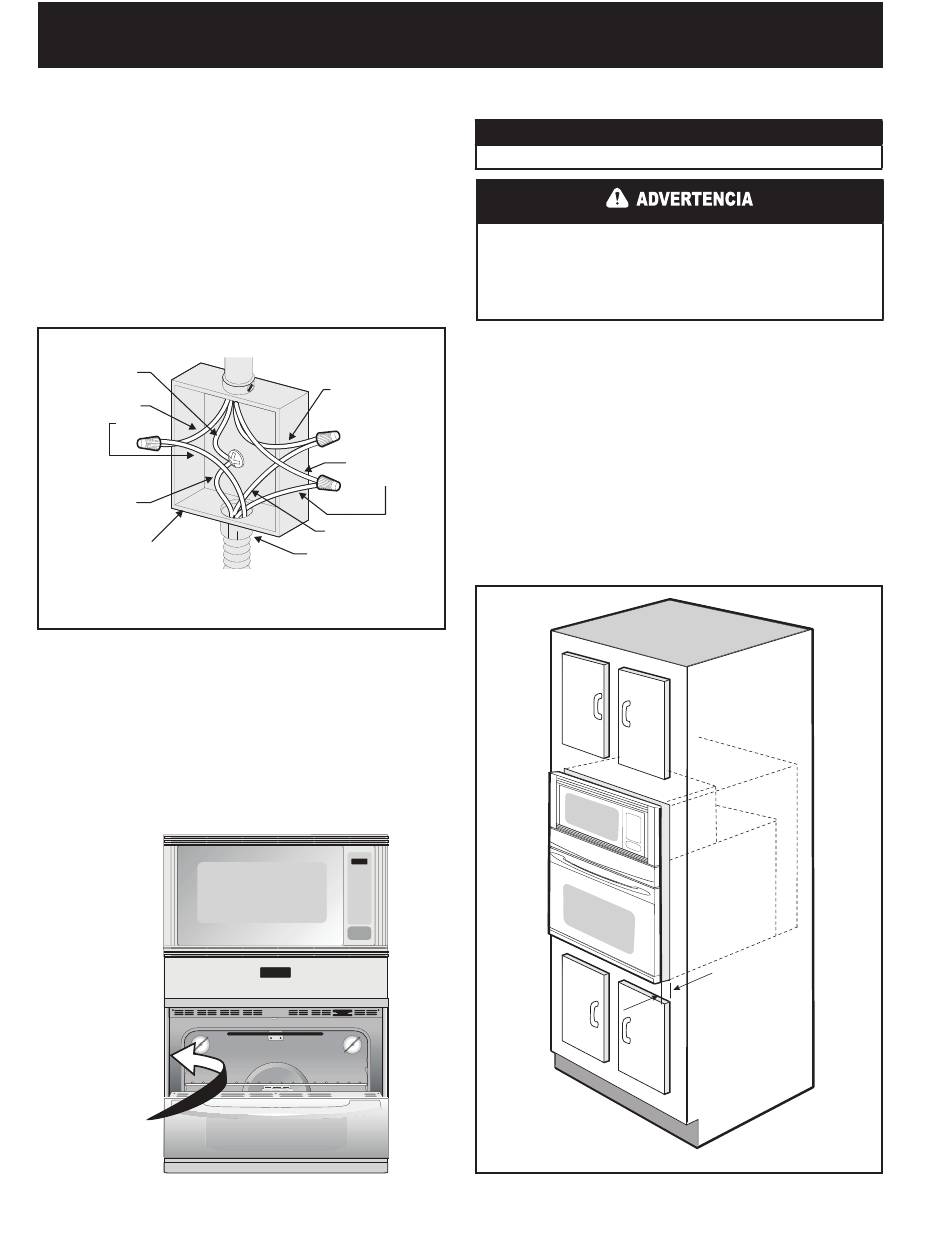

Si se utiliza el horno en una instalación de circuito de
bifurcación nueva (1996 NEC), casas rodantes, vehículos
recreativos, o donde los códigos locales NO permiten la
conexión a tierra a través del cable neutro (blanco), el marco
del electrodoméstico NO DEBE conectarse al cable neutro
del sistema eléctrico de 4 cables. (vea la figura 4):
1. Desconecte el electrodoméstico del suministro eléctrico.
2. Separe los cables verde (o de cobre descubierto) y
blanco del electrodoméstico.
3. En la caja de empalme:
Conecte el electrodoméstico y los cables del suministro
eléctrico como se muestra en la figura 4.
Cable del suministro eléctrico
Cable de conexión
a tierra
Cables
rojos
Cable de conexión
a tierra
(Cable descubierto
o verde)
Caja de empalme
Cable del electrodoméstico
Figura 4
CAJA DE EMPALME DE CONEXIÓN A TIERRA DE 4 CABLES
Ubicación de la placa de número de modelo y
de serie
La placa de serie se ubica a lo largo de la moldura lateral
interior del horno y está visible cuando la puerta está abierta.
Para realizar pedidos de piezas o realizar consultas sobre
el horno, asegúrese de especificar siempre el modelo y los
números de serie, así como la letra o el número de lote que
figura en la placa del número de serie del horno.
Ubicación de
la placa de
serie
INSTRUCCIONES DE INSTALACIÓN
Cable blanco
Cables
negros
Cable blanco
Conector de
conducto enumerado
por U.L. (o
enumerado por CSA)
4. Instalación en el mueble

NOTA IMPORTANTE

No levante el horno por la manija de la puerta.
Peligro de exceso de peso
• Se necesitan 2 o más personas para mover e instalar el
horno de pared.
• El incumplimiento de estas instrucciones puede causar
lesiones o daños a la unidad.
1. Desempaque el horno de pared. Retire la moldura inferior
que está sujeta con cinta adhesiva en el panel lateral del
horno.
2. Busque los 2 tornillos de montaje antivuelco incluidos en
el interior del horno.
3. Coloque el horno en la abertura del gabinete. Deslice el
horno hacia adentro, dejando un espacio de 1½" (3,8 cm)
entre el horno y la parte delantera del gabinete (vea la
figura 5).
4. Tire del cable blindado a través del agujero destinado para
eso en el gabinete y hacia la caja de empalme mientras
mueve el electrodoméstico hacia adentro.
5. Empuje el horno hacia el interior del hueco y contra el
mueble.
10
Espacio de 1½"
(3,8 cm) entre
la unidad
Figura 5
