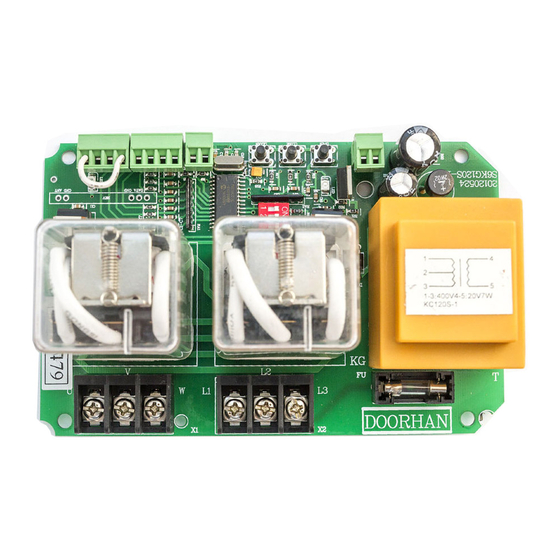

- Page 1 СОДЕРЖАНИЕ ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ПРОГРАММИРОВАНИЕ ПРИВОДА CONTENTS ELECTRICAL CONNECTIONS OPERATOR PROGRAMMING ПЛАТА CONTROL BOARD PCB-SH380 Руководство по программированию платы PCB-SH 380 Programming instructions for board PCB-SH 380 © DoorHan...
- Page 2 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ СОДЕРЖАНИЕ 1. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ......................2 1.1. Схема подключения блока управления ................... 2 1.2. Описание клемм блока управления ....................3 2. ПРОГРАММИРОВАНИЕ ПРИВОДА ........................ 4 CONTENTS 1. ELECTRICAL CONNECTIONS .......................... 5 1.1. Control unit wiring diagram ....................... 5 1.2.
- Page 3 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2. ОПИСАНИЕ КЛЕММ БЛОКА УПРАВЛЕНИЯ Подключение питающего напряжения (клеммник Х5) Напряжение 380 В подключите к клеммам «L1», «L2» и «L3». Мотор (клеммник Х4) Подключите мотор к клеммам «U», «V» и «W». 380 В мотор: максимальный рабочий ток < 9 A, мощность ≤ 4 kВт. Концевые...
- Page 4 ПРОГРАММИРОВАНИЕ ПРИВОДА 2. ПРОГРАММИРОВАНИЕ ПРИВОДА Программирование привода осуществляется при помощи переключателей DIP. Для выбора логики работы привода установите переключатели DIP в соответствующее положение согласно приведен- ному ниже описанию. DIP1 — отвечает за автоматическое закрытие привода ON — автоматическое закрытие включено (30 сек.) OFF —...
- Page 5 ELECTRICAL CONNECTIONS 1. ELECTRICAL CONNECTIONS 1.1. CONTROL UNIT WIRING DIAGRAM Motor Supply Fuse voltage 3×380 V 50 Hz Transformer DIP3 DIP2 DIP1 DIPs Дипы Close Stop button Open button button WARNING! If there are Внимание! no safety devices, install Limit switches При...
- Page 6 ELECTRICAL CONNECTIONS 2. Motor (terminal block X4) Connect the motor to terminals “U”, “V” and “W”. 380V motor: max. operating current < 9 A, wattage ≤ 4 kW. 3~Motor: 380V 3. Limit switches (terminal block X0) Connect limit switch wires “OP” (opening switch), “CL” (closing switch) and “GND” (common wire). Close Open Common...
- Page 7 OPERATOR PROGRAMMING 2. OPERATOR PROGRAMMING Programming of the operator is accomplished by DIP switch keys. In order to choose the program logic of the operator install DIP switch keys to the appropriate position according to the description pointed out below: DIP1 —...
- Page 8 Компания DoorHan благодарит вас за приобретение нашей продукции. Мы надеемся, что вы останетесь довольны качеством данного изделия. По вопросам приобретения, дистрибьюции и технического обслуживания обращайтесь в офисы региональных представителей или центральный офис компании по адресу: ГК DoorHan 143002 Россия, Московская обл., Одинцовский р-н, с.
