Page 1: Table Of Contents

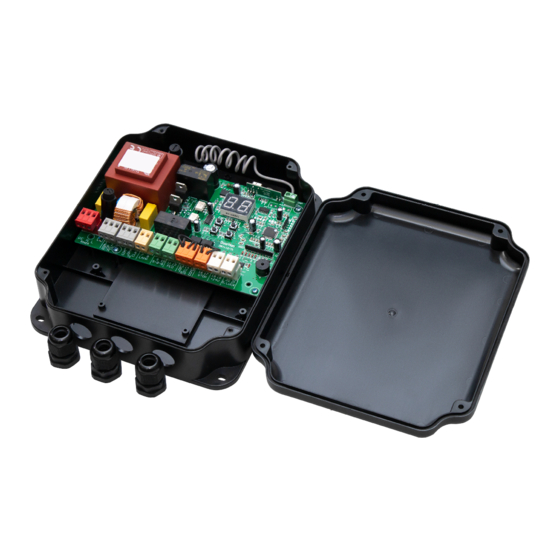

Электрические подключения Программирование привода Программирование пультов ДУ Electrical Connections Operator Programming Transmitter Programming ПЛАТА PCB-SW PCB-SW CONTROL BOARD Руководство по программированию Programming Instructions Актуально для версий: Actual Versions: ПО — v 2.0. Soft — v 2.0; pcb — v 2.0... -
Page 2: Электрические Подключения
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ВНИМАНИЕ! Провода в кабеле должны быть защищены от контакта с любыми шероховатыми и острыми деталями. Все под- ключения проводите только при выключенном питании. 1.1. СХЕМА БЛОКА УПРАВЛЕНИЯ... - Page 3 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Цвет Назначение Разъем Контакт Подключение устройств клеммы Питание платы Красный Подключение питания платы 220 В переменного тока Питание мотора створка №1 M-L1 Подключение питания электродвигателя створки №1 M-L2 Серый Питание мотора створка №2 M-L1 Подключение питания электродвигателя створки №2 M-L2 Сигнальная...
- Page 4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2. СХЕМЫ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ 1..2.1. Подключение электромагнитного замка Для подключения электромагнитного замка необходимо использовать промежуточное реле с техническими характе- ристиками: напряжение питания — 24 VDC; ƒ коммутируемый ток — 10 А. ƒ 1.2.2. Подключение электромеханического замка мощностью до 3А...
- Page 5 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2.3. Подключение электромеханического замка мощностью свыше 3А Для подключения электромеханического замка необходимо использовать промежуточное реле с техническими ха- рактеристиками: напряжение питания — 24 VDC; ƒ коммутируемый ток — 10 А. ƒ 1.2.4. Подключение индикаторного света освещения...
- Page 6 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2.5. Подключение дополнительного освещения Для подключения дополнительного освещения необходимо использовать промежуточное реле с техническими харак- теристиками: напряжение питания — 24 VDC; ƒ коммутируемый ток — 10 А. ƒ 1.2.6. Подключение светофора Для подключения светофора необходимо использовать промежуточное реле с техническими характеристиками: напряжение...
-
Page 7: Программирование Привода
ПРОГРАММИРОВАНИЕ ПРИВОДА 2. ПРОГРАММИРОВАНИЕ ПРИВОДА 2.1. БАЗОВОЕ ПРОГРАММИРОВАНИЕ Для базового программирования выполните следующие действия: 1. Войдите в меню базового программирования, нажав кнопку «P». В левой части дисплея отобразится «P», в правой части — номер пункта меню согласно таблице программирования (см. таблицу базового программирования). 2. - Page 8 ПРОГРАММИРОВАНИЕ ПРИВОДА 2.2.2. Автоматический режим обучения 1. Установить створки в закрытое положение и привести привода в заблокированное состояние (при наличии при- твора настроить задержку створок). 2. Зайти в меню базового программирования (см. раздел «Базовое программирование») и выбрать пункт «P3». 3. Нажать кнопку «P». Створка 1 начнет движение на открывание и на дисплее замигает надпись «Ln». 4.
- Page 9 ПРОГРАММИРОВАНИЕ ПРИВОДА 2.4. ИНДИКАЦИЯ ДИСПЛЕЯ Дисплей состоит из двух восьмисегментных индикаторов. С их помощью отображается состояние коммутации контактов на плате управления и ворот, которыми она управляет. Индикатор Сегмент Описание Светится, когда контакт «FOTO OP» замкнут Не используется Не используется Светится, когда контакт «FOTO CL» замкнут Светится, когда...
-
Page 10: Программирование Пультов Ду
После включения питания нажмите и удерживайте кнопку «R» в течение 20 секунд, после чего раздастся длинный звуковой сигнал, и программа выйдет в рабочий режим. 3.2. ЗАПИСЬ ПУЛЬТОВ DOORHAN В ПРИЕМНИК Для записи пульта дистанционного управления необходимо нажать и удерживать кнопку «R», отпустить после того, как... -
Page 11: Electrical Connections
ELECTRICAL CONNECTIONS 1. ELECTRICAL CONNECTIONS WARNING! The cable wires shall be protected from contact with any rough and sharp details. Before attempting any work on the control board (connections, maintenance), always turn off power. 1.1. CONTROL UNIT WIRING DIAGRAM... - Page 12 ELECTRICAL CONNECTIONS Type Colour Connector Terminal Connections Control board power Connecting the board to 220 V AC power supply supply Motor power supply, M-L1 Connecting the power supply of the electric motor of the gate leaf No. 1 gate leaf No. 1 M-L2 Grey Motor power supply,...
- Page 13 ELECTRICAL CONNECTIONS 1.2. ACCESSORIES CONNECTION DIAGRAMS 1.2.1. Connection of electromagnetic lock To connect an electromagnetic lock, use an intermediate relay with the following technical characteristics: power supply voltage — 24 VDC; ƒ switching current — 10 А. ƒ 1.2.2. Connection of electromechanical lock, max. current — up to 3A...
- Page 14 ELECTRICAL CONNECTIONS 1.2.3. Connection of electromechanical lock, max current — over 3A To connect an electromechanical lock, use an intermediate relay with the following technical characteristics: power supply voltage — 24 VDC; ƒ switching current — 10 А. ƒ 1.2.4. Connection of indicator light...
- Page 15 ELECTRICAL CONNECTIONS 1.2.5. Connection of auxiliary lighting To connect an auxiliary lighting, use an intermediate relay with the following technical characteristics: power supply voltage — 24 VDC; ƒ switching current — 10 А. ƒ 1.2.6. Connection of traffic lights To connect traffic lights, use an intermediate relay with the following technical characteristics: power supply voltage —...
-
Page 16: Operator Programming
OPERATOR PROGRAMMING 2. OPERATOR PROGRAMMING 2.1. BASIC PROGRAMMING To perform the basic programming do the following: 1. Enter the basic programming menu by pressing the «P» button. The left part of the display will show «P», and the right part will show the menu item according to the programming table (see Basic Programming table). 2. - Page 17 OPERATOR PROGRAMMING 2.2.2. Automatic learning 1. Close the gate and lock the drives (if the ledge is available, adjust the leaves deceleration). 2. Enter the basic programming menu (see Basic Programming section) and select «P3» item. 3. Press the «P» button. Leaf 1 will start to open and the display will show blinking «Ln». 4.
- Page 18 OPERATOR PROGRAMMING 2.4. DISPLAY INDICATION The display consists of two eight-segment indicators. They show the status of the control board switching contacts and of the gate. Indicator Segment Description Lights when the «FOTO OP» contact is closed Not used Not used Lights when the «FOTO CL»...
-
Page 19: Transmitter Programming
In case of receiver memory overflow 3 long audio signals will be given. ƒ 3.3. REMOTE PROGRAMMING OF DOORHAN TRANSMITTERS Perform items 1-4 within 5 seconds interval: 1. Press and hold the button 2 of programmed transmitter (see the figure below). - Page 20 For information on purchasing, distribution and servicing contact DoorHan central office at: 120 Novaya street, bld. 1, Akulovo village, Odintsovo city, Moscow region, 143002, Russia Phone: +7 495 933-24-00 E-mail: info@doorhan.com...
