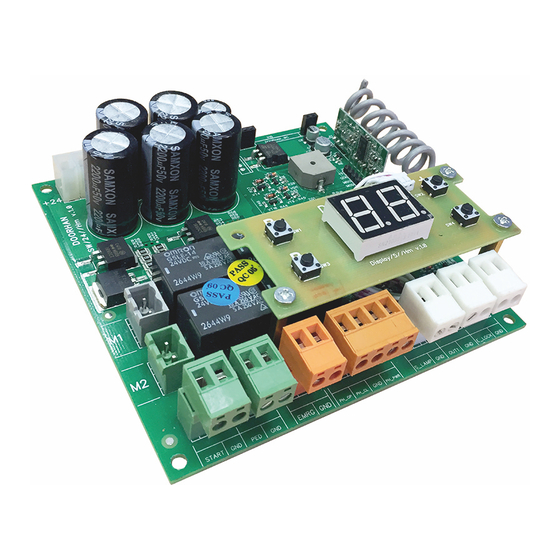

DoorHan PCB-SW 24 Programming Instructions Manual

Hide thumbs

Available languages

Quick Links

Download this manual

Плата управления

PCB-SW 24

Control Board

Руководство по программированию

Programming Instructions

Актуально для версий:

Плата - v 1.1; ПО - v 1.1

Actual versions

pcb - v 1.1; soft - v 1.1

Электрические подключения

Логика работы

Программирование привода

Программирование пультов ДУ

Electrical Connections

Operation Logic

Operator Programming

Remote Control Programming

Need help?

Do you have a question about the PCB-SW 24 and is the answer not in the manual?

Questions and answers

Summary of Contents for DoorHan PCB-SW 24

Page 1: Table Of Contents
Программирование привода Программирование пультов ДУ Electrical Connections Operation Logic Operator Programming Remote Control Programming Плата управления PCB-SW 24 PCB-SW 24 Control Board Руководство по программированию Programming Instructions Актуально для версий: Actual versions Плата — v 1.1; ПО — v 1.1 pcb —...
Page 2: Электрические Подключения
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.1. СХЕМА БЛОКА УПРАВЛЕНИЯ ВНИМАНИЕ! Провода в кабеле должны быть защищены от контакта с любыми шероховатыми и острыми деталями. Все подключения проводите только при выключенном питании.
Page 3 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2. ОПИСАНИЕ КЛЕММ БЛОКА УПРАВЛЕНИЯ ВНИМАНИЕ! Если устройства безопасности подключенные к клеммам EMRG, PH_OP, PH_CL отсутствуют, установите пере- мычку между данными и общим контактами. Таблица 1.1. Электрические подключения Клеммы Тип Цвет Разъем Подключение устройств № Значение Подключение питания от привода для платы 24 В DC Питание...
Page 4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.3. СХЕМЫ ПОДКЛЮЧЕНИЯ АКСЕССУАРОВ Схема подключения электромагнитного замка Схема подключения электромеханического замка, макс. сила тока — до 3 А Схема подключения электромеханического замка, макс. сила тока — свыше 3 А Для подключения электромеханического замка необходимо использовать промежуточное реле с техническими характеристиками: ƒ...
Page 5 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Схема подключения сигнальной лампы Схема подключения дополнительного освещения Для подключения дополнительного освещения необходимо использовать промежуточное реле с техническими характеристиками: ƒ напряжение питания: 24 В DC; ƒ коммутируемый ток: 10 А. Схема подключения светофора...
Page 6: Логика Работы
ЛОГИКА РАБОТЫ 2. ЛОГИКА РАБОТЫ 2.1. УПРАВЛЯЮЩИЕ КОМАНДЫ Управляющие команды подаются подключенными устройствами на соответствующие разъемы или внешними радиосигна- лами. Логика работы автоматики при подаче команд зависит от настроек в расширенном меню (см. таблицу 3.2). По умолчанию: Команда «СТАРТ» — пошаговая логика управления воротами (двумя створками): открывание...
Page 7: Программирование Привода
ПРОГРАММИРОВАНИЕ ПРИВОДА 3. ПРОГРАМИРОВАНИЕ ПРИВОДА 3.1. БАЗОВОЕ ПРОГРАММИРОВАНИЕ Для выполнения базового программирования выполните следующие действия: 1. Войдите в меню базового программирования, нажав кнопку «P». В левой части дисплея отобразится «P», в правой части — номер пункта меню согласно таблице программирования (см. таблицу 3.1). 2.
Page 8 ПРОГРАММИРОВАНИЕ ПРИВОДА Таблица 3.2. Расширенное программирование Пункт Описание функции По умолчанию меню Усилие на 1-ой створке: 1 – минимальное усилие; 6 – максимальное усилие Усилие на 2-ой створке: 1 – минимальное усилие; 6 – максимальное усилие Максимальное усилие в начальный момент времени: Y – функция включена; n – функция выключена Предварительное...
Page 9: Программирование Пультов Ду
После включения питания нажмите и удерживайте кнопку «R» в течении 10-ти секунд, после чего раздастся длинный звуковой сигнал, подтверждающий, что память приемника очищена. 4.2. ЗАПИСЬ ПУЛЬТОВ DOORHAN В ПРИЕМНИК Для записи пульта дистанционного управления необходимо нажать и удерживать кнопку «R», отпустить после...
Page 10 ПРОГРАММИРОВАНИЕ ПУЛЬТОВ ДУ 4.4. УДАЛЕННОЕ ПРОГРАММИРОВАНИЕ ПУЛЬТОВ DOORHAN Пункты 1– 4 необходимо выполнить в пятисекундном интервале: 1. Нажать и удерживать кнопку 2 (см. рисунок) запрограммированного пульта. 2. Не отпуская нажатую кнопку 2, нажать и удерживать кнопку 1. 3. Отпустить зажатые кнопки.
Page 11: Electrical Connections
ELECTRICAL CONNECTIONS 1. ELECTRICAL CONNECTIONS 1.1. CONTROL UNIT SCHEMATIC DIAGRAM WARNING! Cable wires shall be protected against contact with any rough and sharp parts. All connections must be performed only when the power is off.
Page 12 ELECTRICAL CONNECTIONS 1.2. CONTROL UNIT TERMINALS WARNING! If no safety devices are connected to EMRG, PH_OP, PH_CL terminals, then jumper these terminals with COM contact. Table 1.1 Electrical сonnections Terminal Type Colour Connector Device connection Name Connection of power supply from the operator to the board, 24V DC Control board White power supply...
Page 13 ELECTRICAL CONNECTIONS 1.3. ACCESSORY WIRING Connection of electromagnetic lock Connection of electromechanical lock, max current — up to 3A Connection of electromechanical lock, max current — over 3A To connect an electromechanical lock use an intermediate relay with the following technical characteristics: ƒ...
Page 14 ELECTRICAL CONNECTIONS Connection of signal lamp Connection of auxiliary lighting To connect an auxiliary lighting use an intermediate relay with the following technical characteristics: ƒ power supply voltage: 24 VDC, ƒ switching current: 10 А. Connection of traffic light...
Page 15: Operation Logic
OPERATION LOGIC 2. OPERATION LOGIC 2.1. CONTROL COMMANDS Control commands are sent by the connected devices to the corresponding terminals or by outer radio signals. Operation logic of the automatic devices depends on advanced menu setting (see table 3.2). By default: START command —...
Page 16: Operator Programming
OPERATOR PROGRAMMING 3. OPERATOR PROGRAMMING 3.1. BASIC PROGRAMMING Follow the below instructions to perform basic programming: 1. Enter the basic programming menu by pressing the P button. Letter P will appear at the left side of the display and the number of menu item according to the programming table (see table 3.1) will be shown at the right side.
Page 17 OPERATOR PROGRAMMING Table 3.2. Advanced programming Menu item Function description Default Force at the 1st leaf: 1 – minimum force; 6 – maximum force Force at the 2nd leaf: 1 – minimum force; 6 – maximum force Maximum force at the initial moment: Y – function is on; n – function is off Preliminary signal lamp switching on (5 sec.): 1 –...
Page 18: Remote Control Programming
When power supply is switched on press and hold the R button for 10 seconds. A long signal will sound confirming successful memory erasing. 4.2. RECORD DOORHAN REMOTE CONTROLS TO THE RECEIVER Press and hold the R button to record remote controls. Wait till two zeros (00) appear on the display. Then on the remote control press and release the button that you would like to program twice.
Page 19 REMOTE CONTROL PROGRAMMING 4.4. REMOTE PROGRAMMING OF REMOTE CONTROLS Items 1–4 shall be performed within 5-second interval: 1. Press and hold the button 2 of the programmed remote control. 2. Without releasing the pressed button 2 press and hold the button 1. 3.
Page 20 For information on purchasing, distribution and servicing contact DoorHan central office at: 120 Novaya street bld. 1, Akulovo village, Odintsovo district, Moscow region, 143002, Russia Phone: +7 495 933-24-00 E-mail: info@doorhan.com...
