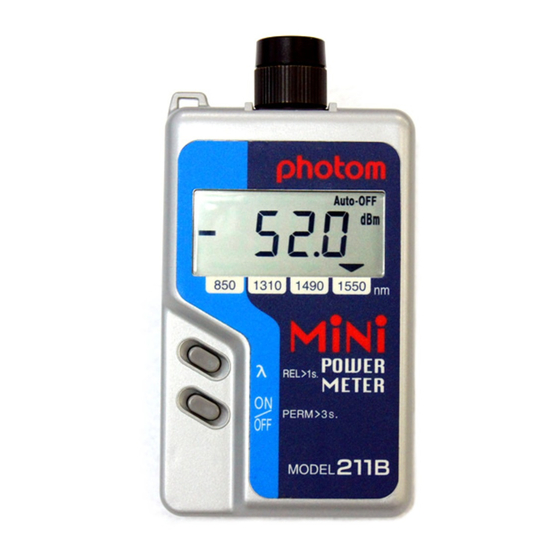

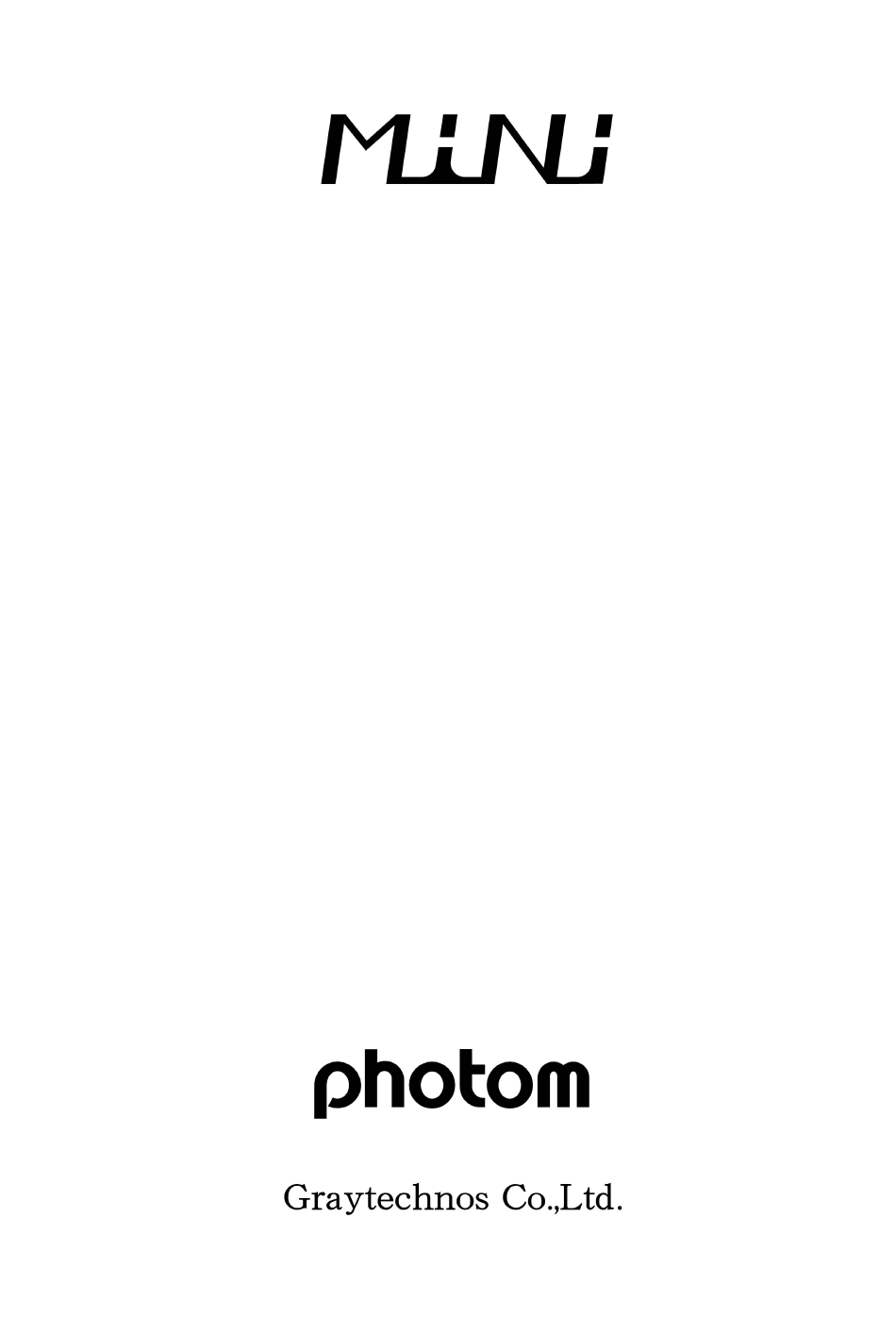

- Page 1 Optical Power Meter MODEL 211B/212B/213B Instruction Manual 取扱説明書 Made in Japan HR1323-13J-04/141117...
-
Page 2: Table Of Contents
Index 【 CAUTION 】 ..................1 1. Characteristics ................... 2 2. Configuration ..................2 3. Operation instruction ................. 3 3-1 Descriptions ................3 3-2 Operation ..................4 3-3 Battery replacement ..............5 3-4 Cleaning of the sensor ............... 6 4. Specifications ..................6 4-1 Sensor .................. -
Page 3: Caution
【 CAUTION 】 (1). The surface of the sensor built in the input port should be kept away from dust or other impurities, in particular, be careful removing and fitting connectors or adapters. (2). Before use, clean the Sensor-port with canned air or a new cotton swab according to "3-4. -
Page 4: Characteristics
1. Characteristics (1). Model 211B/212B/213B lightweight pocket type MiNi optical power meter is designed to measure optical power and attenuation in fiber optics communication. (2). Model 211B is calibrated at 850, 1310, 1490 and 1550nm. Model 212B is calibrated at 1310, 1490, 1550 and 1650nm. Model 213B is calibrated at 1310, 1490, 1550 and 1625nm. -
Page 5: Operation Instruction
3. Operation instruction ⑥ ③ 3-1 Descriptions ④ ① Power Switch ON /OFF ON : Press this button “ON”, the unit is to operate. ② The auto-power-off function works in this position. To turn this function off, press the button for three ①... -
Page 6: Operation
⑥ Strap hole The strap is to be put on here. ⑦ Cover The Cover protects the sensor port, operation buttons and the LCD display area when the unit is not in use. Rear side 3-2 Operation AA Battery (1). Battery Slide the battery cover off as indicated. -
Page 7: Battery Replacement
During the measurement, if the optical power input is out of the measurement range, over(Hi-dBm) / under(Lo-dBm) range indicators will appear in the display. (7). Relative measurement (Model 211B/212B-1/213B-1) To set the current input power as the reference value, hold down the “(REL)”... -
Page 8: Cleaning Of The Sensor
3-4 Cleaning of the sensor Warning: The surface of the sensor is the glass of 0.3 mm in thickness. Do not clean the sensor directly with cleaning tools such as "Ferrule-mate", "One-Click -Cleaner" or "CLETOP-stick", with the connector adapter attached. Do not rub the sensor surface strongly, or sensor may be broken or damaged. -
Page 9: General
4-2 General MODEL 211B 212B 213B Absolute value measurement (dBm) Measurement mode Relative value measurement (dB) *1 Measurement period 3 times per second Measurement range -70dBm to +5dBm (-65dBm to +5dBm at 850nm) Resolution 0.01dB (below -50dBm, 0.1dB) Display Over / Under flow “Hi dBm”... -
Page 10: After-Sales Service Information
Return accessories with the instrument if required. Warranty Graytechnos Co.,Ltd. warrants this product to be free from defects in material and/or workmanship for one full year from date of shipment. During the warranty period, we will, at our option, repair or replace any product which proves to be defective. -
Page 11: 取扱上の注意
【 取扱上の注意 】 （１）. 光センサ受光部はホコリ等によって性能が著しく悪化しますので、コネクタ やアダプタ等の脱着時にホコリが入らない様に充分に注意して下さい。 使用しない時は必ずカバーを取り付けて下さい。 （２）. 使用前に「3-4 センサの清掃」にしたがってセンサ部を清掃してください。 （３）. 光ファイバコネクタ以外のものをコネクタアダプタに挿入しないで下さい。 （４）. 光ファイバコネクタは規格に準拠したものを使用して下さい。 規格に準拠しない光ファイバコネクタや裸心線ファイバアダプタを使用する 場合は、測定器に光ファイバパッチコードを接続して測定するか、コネクタ アダプタに光コネクタを接続したときにコネクタアダプタから突き出すフェル ールの長さが 0.5mm 以下になるようにして下さい。規格に準拠した光ファ イバコネクタを接続した場合は 0.5mm 以下になります。 光ファイバコネクタ 光ファイバフェルール コネクタアダプタ コネクタアダプタから突き出す光ファイバフェルール ▼ の長さが 0.5mm 以下になること ▲ コネクタアダプタに光コネクタを接続したときの図 （５）. 裸心線ファイバアダプタを使用する場合は、フェルール端面より石英ファイ バが突き出さないようにして下さい。 （６）. 過大な光入力は光センサを破損しますので、測定範囲上限を著しく越える ような光を入光しないで下さい。 （７）. 外部からの過大なノイズ等で正常に動作しなくなる事があります。その場合 は電源を入れ直して下さい。それでも回復しない場合は、一旦、電池を抜... - Page 12 1. 特長 (1). 光ファイバを使用した光通信等の光パワー量、光減衰特性などを測定する、 軽量ポケット型の「ミニ」光パワーメータです。 (2). 測定波長は、850, 1310, 1490, 1550nm(Model 211B)、1310, 1490, 1550, 1650nm(Model 212B)、1310, 1490, 1550, 1625nm(Model 213B) で校正されています。 (3). 先端のコネクタアダプタの交換で規格に準拠した各種の光コネクタと接続 可能です。 (4). メモリー機能により電源を切っても設定波長と相対基準値を記憶していま す。 (5). オートパワーオフ機能により、電源の切り忘れを防止します。 (6). 未使用時はカバーを取り付けて受光部及び表示操作部が保護されますの で、そのままポケットや工具箱に収納できます。 (7). 相対値測定機能（REL, dB 表示）が備わっています。 (Model 211B/212B-1/213B-1) 2. 構成 本体と、本体に内蔵されたセンサ部、そして各種の光ファイバに対応するため のアダプタ部（別売）により構成されます。...
-
Page 13: 操作方法
⑥ 3. 操作方法 ③ 3-1 各部の説明 ④ ①“ON/OFF” ボタン このボタンを押すと電源が入り測定ができ ② ます。電源が入った状態でこのボタンを押す ① と電源が切れます。 電源を入れるとき、3 秒以上このボタンを押 し続けるとオートパワーオフ機能が解除され、 「Auto-OFF」の表示が消えます。 ⑤ ②“” ボタン このボタンを押すごとに設定波長が切り換わります。設定波長は LCD 表示 部の▼で表示されます。 1 秒以上ボタンを押すことにより相対値測定になります。「3-2 (7). 相対値測 定」を参照してください。(Model 211B/212B-1/213B-1) また、このボタンを押しながら電源を ON すると、初期リセット操作が行われ ます。センサを遮光しながら初期リセット操作を行うことにより自動オフセット補 正が実行されます。「3-2 (8). 自動オフセット補正」を参照してください。(Model 211B/212B-1/213B-1) ③受光部(センサ部) 光パワーを入力する光学的接続部です。コネクタアダプタを取り付けます。... -
Page 14: 3-2使用方法
3-2 使用方法 本器裏面 (1). 電池取付 電池蓋を下方にスライドさせて、電池ケースに 単三乾電池 単 3 電池 1 本を内部の極性マークに従って装填 します。 (2). カバーを取り外す 電池蓋 カバーを取り外し、裏側に取り付けます。 ⑦ カバー カバーを取り外す カバーを裏側に 取り付ける (3). 電源を入れる “ON/OFF”ボタンを押し、電源を ON にします。波長表示が 5 回点滅して から、測定を開始します。 (4). 波長を選択 ”λ”ボタンで、測定する波長に波長表示をあわせます。 (5). コネクタアダプタ取付 光 コ ネ ク 使用するファイバに適合するコネクタアダプ タをしっかりと取り付けます。... -
Page 15: 3-3電池の交換
(7). 相対値測定 (Model 211B/212B-1/213B-1) 光パワーを表示中、“λ(REL)”ボタンを 1 秒以上押すとその時の表示値を 基準値に設定し、以後の入力の変化分を dB 表示します（REL モード）。入力 変化量を測定する場合、計算することなく直読することができます。REL モー ドでは LCD 表示部に”REL”が点灯します。 再度この“λ(REL)”ボタンを押すと、絶対値 dBm を表示します。 REL モードの状態で電源を切った時は、次の電源立ち上げ時には自動的 に REL モードになり、電源を切る前の相対基準値に対する現在の測定値を 相対的に表示します。 dBm モードで入力が Hi 又は Lo の時はこの操作を受け付けません。 (8). 自動オフセット補正 (Model 211B/212B-1/213B-1) これは受光部のオフセットを自動補正する機能で、特に微弱光を測定する 場合、大きな誤差となる受光部のオフセットをキャンセルするためのもので す。 自動補正をスタートするためには、受光部を完全に遮光し、電源オフ状態 で“λ(REL)”ボタンを押しながら電源を ON します。LCD 表示部に自動補正 中を示す数字が表示され、約... -
Page 16: 3-4センサ部の清掃
3-4 センサ部の清掃 警告： センサ表面は厚さ 0.3mm のガラスです。コネクタアダプタを つけたまま、「フェルールメイト」、「ワンクリッククリーナー」等の清掃 用具や「クレトップ綿棒」等で直接センサを清掃しないでください。ま た、綿棒で力を入れてセンサ面を擦らないでください。センサ面が 割れたり傷ついたりすることがあります。 注意： センサ部を清掃する場合は必ずコネクタアダプタをはずして から清掃して下さい。 使用の前後に、センサ部からコネクタアダプタや保護キャップをはずして、 センサ面に汚れや塵が付いてないことを拡大鏡等で目視確認してください。 汚れや塵が付いていたら、きれいなエアーブローで吹き飛ばしてください。 センサ面の汚れがエアーだけでは取れない場合、綿棒でセンサのガラス 面のよごれを優しくこすり取ってください。綿棒は未使用の乾いたものを使 用します。拡大鏡で確認し、汚れが取れていたら完了です。一度使った綿棒 は再使用せずに捨ててください。 センサに汚れがこびりついている時は以下の方法で清掃してください。 ①無水エタノール等をセンサ面に数滴たらし、綿棒でセンサ面の汚れ を優しくこすり取ってください。 ②その後、直ちに新しい乾いた綿棒でセンサ面のエタノール等を拭い 取ってください。 センサ面を拡大鏡等で観察し、汚れが残っている場合は①②を繰り返してく ださい。一度使った綿棒は再使用せずに捨ててください。 4. 規格 4-1 オプトパワーメータ仕様 MODEL 211B 212B 213B InGaAs フォトダイオード 受光素子 SM 9/125 ～ GI 62.5/125 適合ファイバ... -
Page 17: 一般仕様
4-2 一般仕様 MODEL 211B 212B 213B 絶対値測定 (dBm) 測定機能 相対値測定 (dB) *1 3 回/秒 測定周期 -70dBm ～ +5dBm 表示範囲 (850nm の場合、-65dBm ～ +5dBm) 0.01dB 分解能 (-50dBm 未満の場合、0.1dB) 液晶表示器 (LCD) 表示装置 “Hi dBm” / “Lo dBm” 表示 オーバー/アンダー表示 B マークが点灯 ローバッテリー表示 電源... -
Page 18: オプション
Lucent バイコニック型 180-MBNC MINIBNC 型 住友 180-SBC Lucent スモールバイコニック型 180-SMA/DIA DIAMOND MMS-10/A フィルタ付き SC 型 180-FSC SC アダプタ 1490nm/1550nm 内蔵フィルタ切替 180-C ブラインドキャップ 遮光用 6．アフターサービス 御使用中に万一故障した場合は、保証書の規定内容に従って修理いたしま す。その場合は、お手数でも最寄りの弊社代理店または営業所に送付して下 さい。発送する場合は十分クッション材等で保護してからダンボール等の外 箱に収納して、故障箇所および内容、住所、氏名、電話番号を明記し、保証 書のコピーといっしょに宅配便などで送付して下さい。 グレイテクノス株式会社 〒110-0005 東京都台東区上野 1-6-5 小島ビル 2F 電話:03-5807-6081 Fax:03-5807-6082 http://www.graytechnos.com/ email:customer@graytechnos.com HR1323-13J-04/141117... - Page 19 メ モ...
- Page 20 保証書 グレイテクノス株式会社 保 証 規 定 1. 保証期間中に正常な使用状態で、万一故障等が生じました場合は 無償で修理いたします。 2. 本保証書は、日本国内でのみ有効です。 3. 下記事項に該当する場合は、無償修理の対象から除外いたします。 a. 不適当な取扱い使用による故障 b. 設計仕様条件等をこえた取扱い、または保管による故障 c. 当社もしくは当社が依嘱した者以外の改造または修理に起因する 故障 d. その他当社の責任とみなされない故障 シリアル No. 機 種 名 保証期間 年 月 日より１ヶ年 様. お名前. ご住所. 客 様 電話番号. 販 売 店 グレイテクノス株式会社...
