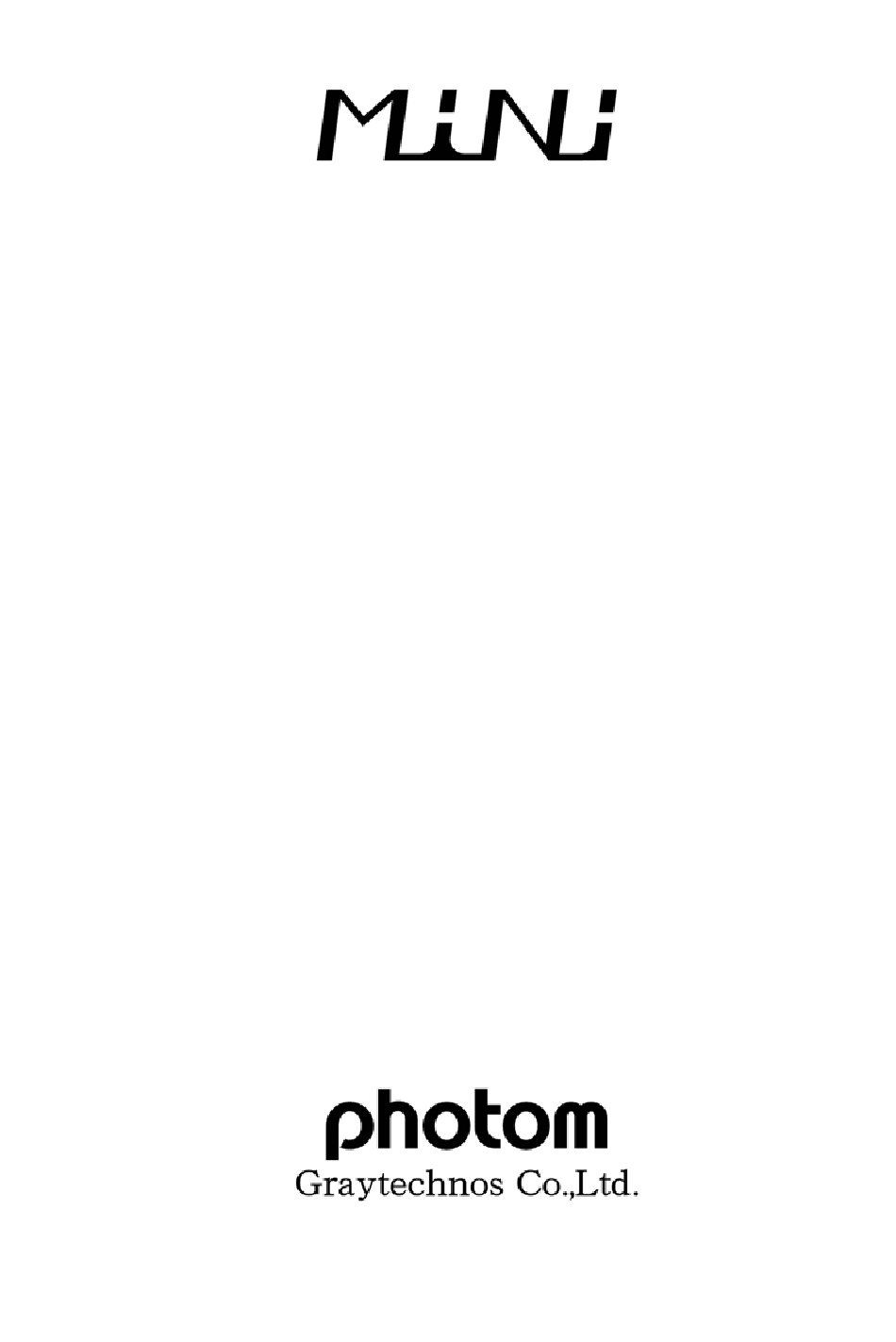

- Page 1 Dual Light Source デュアル光源 MODEL 364 1310nm LD / 1550nm LD MODEL 368 1310nm LD / 850nm VCSEL Instruction Manual 取扱説明書 HR1322-13J-05/110406...
-
Page 2: Table Of Contents
Instruction manual IMPORTANT SAFETY INSTRUCTIONS..........1 1. Special features ................2 2. Configuration .................2 3. Operation instruction ..............2 3-1. Descriptions of parts..............2 3-2. Operation of unit...............3 3-3. Battery replacement ..............4 4. Cleaning the output port...............4 5. Specifications ................5 5-1. Light source ................5 5-2. -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Before use, read the following safety instructions. CAUTION：CAUTION to avoid hazards which may cause human injury or may damage the instrument. 1. Warning for laser light (1). This product outputs “Laser Class1” light, which does not damage human eyes. -
Page 4: Special Features

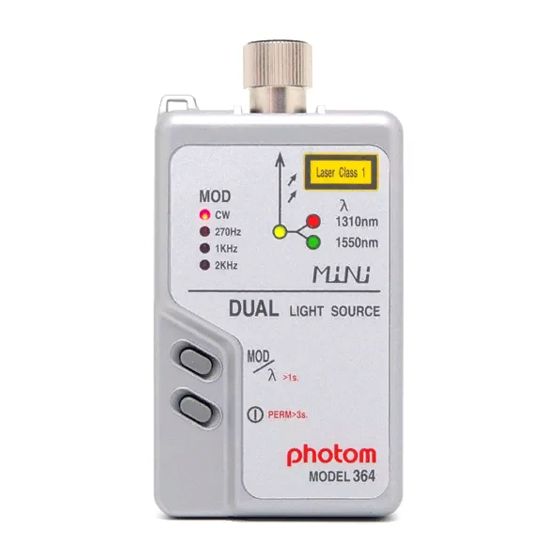

1. Special features (1). A light-weight pocket MINI DUAL LIGHT SOURCE designed to measure optical power in fiber optics communication. (2). The wavelength of LD light source from a single output port can be switched. Model 364 have 1310 nm LD and 1550 nm LD. Model 368 have 1310 nm LD and 850 nm VCSEL. -
Page 5: Operation Of Unit
To cancel the wavelength setting and modulation frequency, and return the unit to its initial settings, hold down both the power switch button and the MOD/λ button for approximately 2 seconds ＞ when activating the unit. The initial settings are the 1310 nm and CW (continuous wave). ③... -
Page 6: Battery Replacement
(3). Turn on the power Activate the unit by pressing the button. The wavelength and the modulation frequency maintain the state when the power is turned off. (4). Change of the wavelength (MOD/λ ＞ Continue to press the λ button to change the wavelength for approximately ＞... -
Page 7: Specifications
5. Specifications 5-1. Light source MODEL 850nm VCSEL Light Source Device LD (Fabry-Perot) 1310nm LD (Fabry-Perot) 1310±30nm 850±20nm Wavelength 1550±30nm 1310±30nm ≦ 5nm (RMS) ≦ 5nm (RMS) Spectral width Applicable fiber SM10/125 GI50/125, GI62.5/125 ※ ※ ※ ≧ -6dBm ≧ -7dBm Output (CW) ※... -
Page 8: After-Sales Service Information
Return accessories with the instrument if required. Warranty Graytechnos Co., Ltd. warrants this product to be free from defects in material and/or workmanship for one full year from date of shipment. During the warranty period, we will, at our option, repair or replace any product which proves to be defective. -
Page 9: 製品を安全に使用するための注意事項
製品を安全に使用するための注意事項 製品を御使用する前に必ずお読み下さい。 注意： この表示の内容を守らない場合、人体に傷害を及ぼすか本器の性能 を損なう可能性があります。 1. レーザ光源についての注意 (1). 当製品は、発光されているレーザ光を誤って見ても、目への障害が少ないクラ ス 1 に抑えてあります。 しかし、意図的に光源から発光されている光を直視し続けると、目の損傷およ び失明する危険があります。 (2). 光ファイバを直接、覗き込まないで下さい。 目を損傷および失明する危険があります。 (3). 発光部を人へ向けないで下さい。 2. 製品取扱上の注意 (1). 静電気により製品が損傷する可能性があります。製品を取り扱う前は金属製の ものに触れるなどして、人体の静電気を取り除いて下さい。 (2). 外部からの過大なノイズ等で正常動作しなくなる事があります。その場合は電 源を入れ直して下さい。 (3). 光出力部はホコリ等によって性能が著しく悪化しますので、光コネクタの脱着時 にホコリが付着しない様に充分に注意して下さい。 使用しない時は必ず保護キャップや本体カバーを取り付けて下さい。 光出力部の清掃については、「4. 光出力部の清掃方法」を参照して下さい。 (4). 製品を落したり、振り回したりしないで下さい。 (5). 長期間使用しない場合は、乾電池を取り外して保管して下さい。... -
Page 10: 操作方法
1. 特長 (1). 光ファイバを使用した光通信で光減衰特性などを測定するための軽量ポケットサイ ズの「ミニ」光源です。 (2). MODEL 364 は波長 1310nm と 1550nm の LD、MODEL 368 は波長 1310nm の LD と 850nm の VCSEL で、1 ポートの切り替え出力可能な光源です。 (3). 光出力部のコネクタアダプタを交換することで各種光コネクタと接続が可能です。 (4). オートパワーオフ機能により、電源切り忘れを防止します。 (5). 使用時以外は、カバーにより、光出力部及び表示操作部が保護されますから、そ のままポケットや工具箱に収納できます。 2. 構成 本体と、本体に内蔵された光源部、そして各種コネクタアダプタ（別売）により、各種光コ ネクタ付き光ファイバに対応します。 光コネクタ コネクタアダプタ 181-FC FC コネクタ LD 光源... -
Page 11: 使用方法
③. 光出力部 光パワーを出力する光学的接続部です。 各種コネクタアダプタが取り付けられるので、あらゆる光コネクタ付光ファイバを接続 することができます。 ④. 表示 LED ④-1. 電源表示と波長表示 “ 、λ” 〔電源表示 “ ”〕 光源が発光していることを示します。 〔電池低下表示〕 電池の残容量が少なくなると点滅します。 〔波長表示 “λ”〕 MODEL 364 出力波長が 1310nm のときは赤色で点灯し、 1550nm のときは緑色で点灯します。 MODEL 368 出力波長が 1310nm のときは赤色で点灯し、 850nm のときは緑色で点灯します。 ④-2. 変調周波数表示 “MOD” 選択した変調光の周波数を表示します。 ⑤. 電池装填部 電池を装填する所です。... -
Page 12: 電池の交換
(3). 電源を入れる “ ”ボタンを押し、電源を ON にします。 出力波長と変調光は電源を OFF する前の状態を保存します。 (4). 波長切換 “MOD/λ ” ＞ 波長を切り換えるには、λ ボタンを 1 秒以上押して下さい。 ＞ これにより、 MODEL 364 出力波長が 1310nm と 1550nm のいずれかに切り替わります。 MODEL 368 出力波長が 1310nm と 850nm のいずれかに切り替わります。 (6). コネクタアダプタの取り付け (5). 変調を選択 “MOD/λ ” ＞... -
Page 13: 光源仕様
5. 規格 5-1. 光源仕様 MODEL 850nm VCSEL 発光素子 LD (ファブリペロ) 1310nm LD (ファブリペロ) 1310±30nm 850±20nm 発光波長 1550±30nm 1310±30nm スペクトル幅 5nm 以下 (RMS) 5nm 以下 (RMS) 適合ファイバ SM10/125 GI50/125, GI62.5/125 ※ ※ ※ 光出力 -6dBm 以上 -7dBm 以上 ※ 瞬時安定度 0.1dB 以下 0.1dB 以下... -
Page 14: 6． オプション
181-SC アダプタ FC 型 181-FC ST 型 AT&T 181-ST Lucent 等 LC 型 181-LC DIAMOND 等 DIN 型 181-DIN 181-SMA/DIA DIAMOND MMS-10/A 7． アフターサービス 御使用中に万一故障した場合は、保証書の規定内容に従って修理いたします。その場 合は、お手数でも最寄りの弊社代理店または営業所に送付して下さい。発送する場合はク ッション材等で十分に保護してからダンボール等の外箱に収納して、故障箇所および内容、 住所、氏名、電話番号を明記し、保証書と一緒に宅配便などで送付して下さい。 この取扱説明書は、製品の改良に伴い、予告なしに変更することがあります HR1322-13J-05/110406 グレイテクノス株式会社 〒110-0005 東京都台東区上野 1-6-5 小島ビル 2F 電話:03-5807-6081 Fax:03-5807-6082 email:customer@graytechnos.com -12-... - Page 15 ― メ モ ―...
- Page 16 保証書 グレイテクノス株式会社 保 証 規 定 1. 保証期間中に正常な使用状態で、万一故障等が生じました場合は 無償で修理いたします。 2. 本保証書は、日本国内でのみ有効です。 3. 下記事項に該当する場合は、無償修理の対象から除外いたします。 a. 不適当な取扱い使用による故障 b. 設計仕様条件等をこえた取扱い、または保管による故障 c. 当社もしくは当社が依嘱した者以外の改造または修理に起因する 故障 d. その他当社の責任とみなされない故障 機 シリアル No. 種 名 保証期間 年 月 日より１ヶ年 お 様. お名前. 客 ご住所. 様 電話番号. 販 売 店...
