Summary of Contents for Itek ITMF27I104QHD

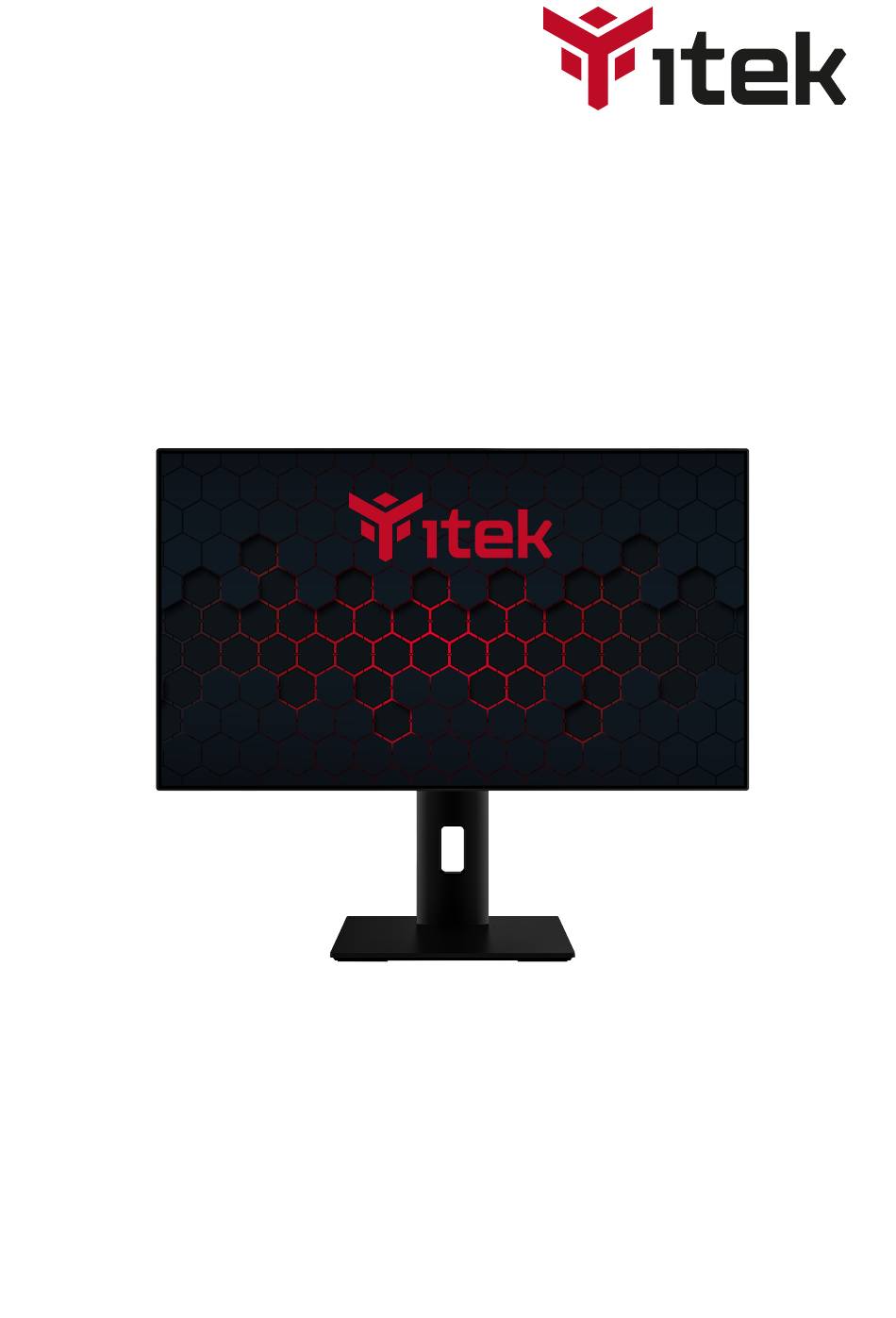

- Page 1 Manuale Utente Manuale d’istruzioni Si prega di leggere questo manuale accuratamente, e tenerlo a portata di mano per riferimenti futuri...
-
Page 2: Informazioni Sulla Sicurezza
INFORMAZIONI SULLA SICUREZZA • Leggere queste istruzioni - Prima di u�lizzare questo prodo�o, leggere tu�e le istruzioni di sicurezza e di funzionamento. • Conservare queste istruzioni - Le istruzioni di sicurezza e di funzionamento devono essere conservate per riferimento futuro. •... - Page 3 • Cercare di riparare l'unità da soli è pericoloso e potrebbe invalidare la garanzia del prodo�o. Solo personale qualificato deve riparare questo apparecchio. • Non bloccare le fessure di ven�lazione sul coperchio posteriore. Il monitor può essere collocato in un armadio ma garan�re uno spazio di almeno 5 cm (2") tu�'intorno.
-
Page 4: Audio Out
CONNESSIONI DISPONIBILI SUL MONITOR HDMI USB-C AUDIO OUT AC IN HDMI (HDMI 2.0,QHD 60H z FreeSync) (DlsplayPort1.2,QHD 100Hz FreeSync&G-sync) USB-C AUDIO OUT AC IN MONTAGGIO A PARETE 1. POWER 2. UP Premere una volta per far apparire il menu di Modifica il valore nel menu selezionato / Cambia un menu selezione. -
Page 5: Configurazione Iniziale
CONFIGURAZIONE INIZIALE Collegare il monitor a una presa di corrente. 1. Premere il pulsante POWER sul monitor per accenderlo (l'indicatore sarà blu) 2. Collegare il cavo all'ingresso corrispondente sul monitor. La sorgente verrà rilevata automa�camente. 3. Per passare da una sorgente all’altra, premere il pulsante EXIT per accedere al menu. U�lizzare i pulsan�... -
Page 6: Impostazioni Immagine
Menu OSD LUMINOSITÀ LUMINOSITÀ LUMINOSITÀ CONTRASTO STANDARD LUMINOSITÀ Consente la regolazione della luminosità dell'immagine, in base alla luce ambientale nella stanza. Valore "0-100". CONTRASTO Consente la regolazione del contrasto tra le aree bianche e nere dell'immagine. Valore "0-100". Consente di selezionare le impostazioni dell'immagine tra le seguen�: STANDARD, TEXT, MOVIE e GAME, FPS, RTS. Consente di a�vare e disa�vare il contrasto dinamico dell'immagine. - Page 7 CONFIGURAZIONE COLORE CONFIGURAZIONE COLORE COLOR TEMP TEMP. COLORE CALDO ROSSO VERDE LUCE BLU BASSA LIVELLO NERO TEMP. COLORE Consente la regolazione delle impostazioni dei colori tra le seguen� opzioni: : 7500, CALDO, 5800, SRGB, USER, FREDDO. ROSSO Consente la regolazione dell'elemento di colore rosso per l'immagine. VERDE Consente la regolazione dell'elemento di colore verde per l'immagine.
- Page 8 OSD H. POS Consente la regolazione della posizione orizzontale dell'OSD, valore "0-100". OSD V. POS Consente la regolazione della posizione ver�cale dell'OSD, valore "0-100". OSD TIMER Consente la regolazione della durata dell'OSD, valore "10-60". TRANSPARENCY Consente la regolazione della trasparenza dell'OSD, valore "0-100". RIPRISTINO RIPRISTINO IMAGE AUTO ADJUST...
-
Page 9: Sorgente Di Ingresso
MISC MISC SORGENTE DI INGRESSO HDMI MUTO VOLUME FREESYNC 2560x1440@100Hz SORGENTE DI INGRESSO Consente all'utente di scegliere la sorgente del segnale del display "HDMP, DP". MUTE A�vare o disa�vare l'audio sorgente. VOLUME Consente la regolazione del volume del monitor da "0-100". FREESYNC Consente l'opzione FreeSync su ON e OFF. - Page 10 SPECIFICHE Modello ITMF27I104QHD Dimensioni dello schermo 27” Proporzioni 16:9 Retroilluminazione Luminosità 300cd/m² Tipo di pannello Risoluzione 2560x1440 Frequenza 100Hz Tempo di risposta Angolo di visualizzazione 178º/178º (CR>10) Rapporto di contrasto 1000:1 Montaggio VESA 100x100mm Colori 16.7M AMD FreeSync Sì G-Sync Sì...
- Page 12 USB-C...
-
Page 13: Connections Available On The Monitor
CONNECTIONS AVAILABLE ON THE MONITOR HDMI USB-C AUDIO OUT AC IN HDMI (HDMI 2.0,QHD 60H z FreeSync) (DlsplayPort1.2,QHD 100Hz FreeSync&G-sync) USB-C AUDIO OUT AC IN 1. POWER Press and hold the switch to turn it on, and take a look to enter the selection menu mode. 2. -
Page 14: Initial Setup
INITIAL SETUP Connect the monitor to a power outlet. Press the POWER bu�on on the monitor to turn it on or off(The indicator will be blue) Connect the relevant cable to the corresponding input on the monitor. The source will be automa�cally detected. - Page 15 OSD MENU BRIGHTNESS BRIGHTNESS BRIGHTNESS CONTRAST STANDARD HDR MODE BRIGHTNESS Allows the adjustment of the image brightness, according to ambient light in the room.Value“0-100”. CONTRAST Allows the adjustment of the contrast between white and black areas of the image.Value“0-100”. Allows selec�on of image se�ngs between the following: STANDARD, TEXT, MOVIE, GAME, FPS and RTS. Allows the dynamic contrast of the picture to be turned ON and OFF.
-
Page 16: Colour Temp
COLOUR TEMP COLOR TEMP COLOR TEMP WARM GREEN BLUE LOW BLUE LIGHT BLACK LEVEL COLOR TEMP Allows adjustment of the colour se�ngs between the following op�ons:7500, WARM, 5800,SRGB, USER, COOL. Allows adjustment of the red element of the image. GREEN Allows adjustment of the green element of the image. -
Page 17: Osd Timer
OSD H. POS Allows adjustment of the horizontal posi�on of the OSD.Value“0-100”. OSD V. POS Allows adjustment of the ver�cal posi�on of the OSD.Value“0-100”. OSD TIMER Allows adjustment of the dura�on of the OSD.Value“10-60”. TRANSPARENCY Allows adjustment of the transparency of the OSD.Value“0-100”. RESET RESET IMAGE AUTO ADJUST... -
Page 18: Signal Source
IMAGE MISC SIGNAL SOURCE HDMI MUTE VOLUME FREESYNC 2560x1440@100Hz SIGNAL SOURCE Allows user to choose the signal source of the display “HDMP,DP”. MUTE Allows Mute to be turned ON and OFF. VOLUME Allows adjustment of the volume of the monitor form.Value“0-100” FREESYNC Allows FreeSync to be turned ON and OFF. -
Page 19: Specification
SPECIFICATION Model ITMF27I104QHD Screen Size 27” Aspect Ra�o 16:9 Backlight Brightness 300cd/m² Panel Type Resolu�on 2560x1440 Refresh Rate 100Hz Response Time Viewing Angle 178º/178º (CR>10) Contrast Ra�o 1000:1 VESA Moun�ng 100x100mm Colours 16.7M AMD FreeSync G-Sync HDR 10 MPRT Signal Input...
