Summary of Contents for Itek ITMF24T161FHD

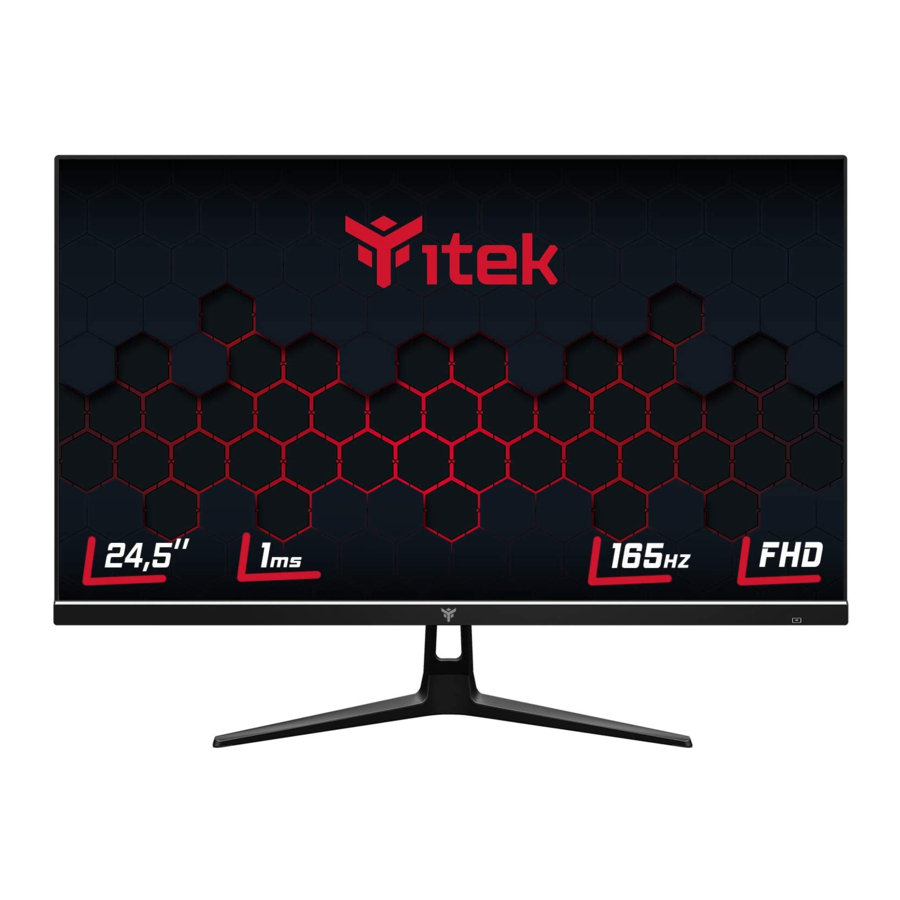

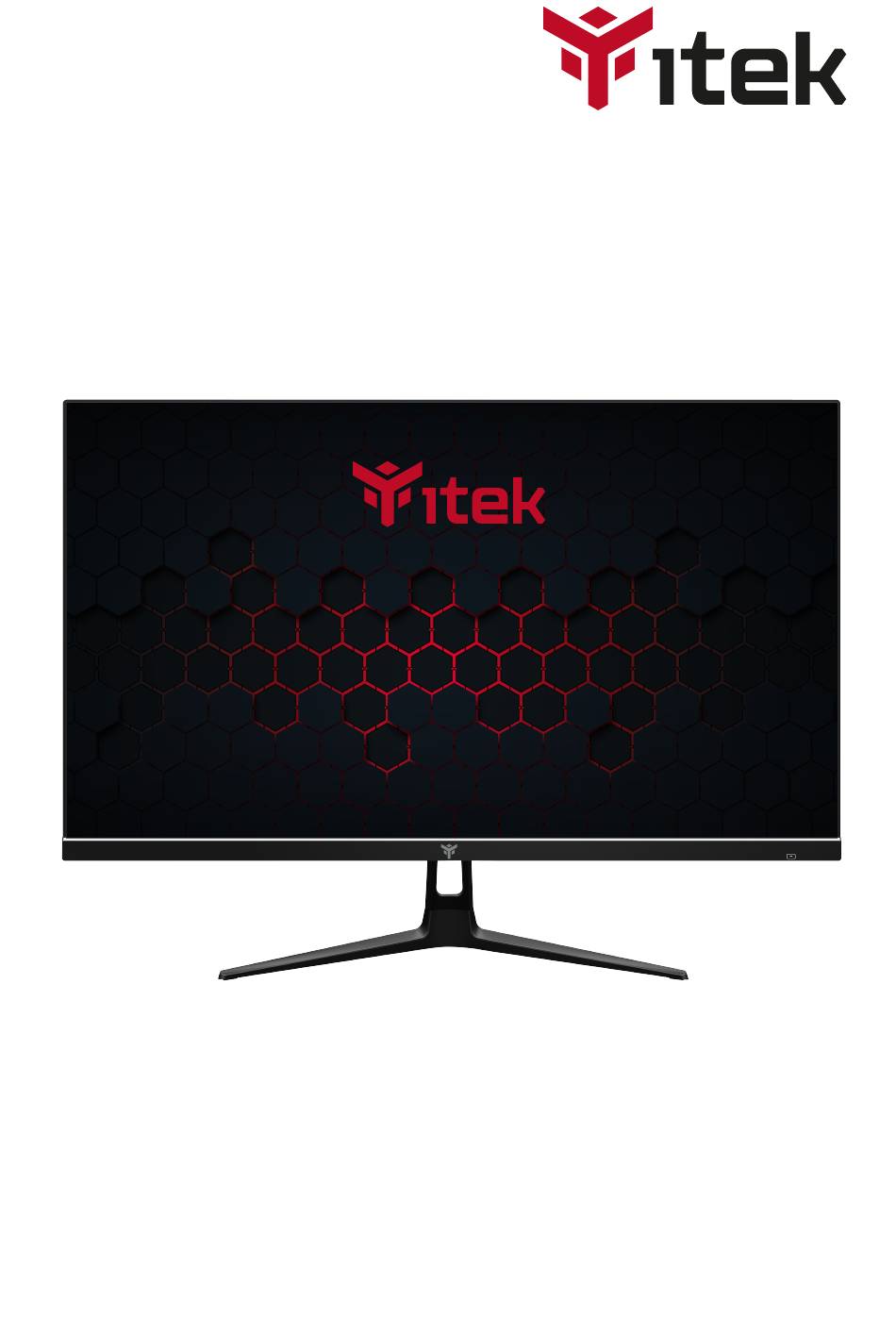

- Page 1 Manuale Utente Manuale d’istruzioni Si prega di leggere questo manuale accuratamente, e tenerlo a portata di mano per riferimenti futuri...
-
Page 2: Informazioni Sulla Sicurezza
INFORMAZIONI SULLA SICUREZZA • Leggere queste istruzioni - Prima di utilizzare questo prodotto, leggere tutte le istruzioni di sicurezza e di funzionamento. • Conservare queste istruzioni - Le istruzioni di sicurezza e di funzionamento devono essere conservate per riferimento futuro. •... - Page 3 • Cercare di riparare l'unità da soli è pericoloso e potrebbe invalidare la garanzia del prodotto. Solo personale qualificato deve riparare questo apparecchio. • Non bloccare le fessure di ventilazione sul coperchio posteriore. Il monitor può essere collocato in un armadio ma garantire uno spazio di almeno 5 cm (2") tutt'intorno.
- Page 4 MATERIALE INCLUSO...
-
Page 5: Montaggio A Parete
CONNESSIONI DISPONIBILI SUL MONITOR DC 12V HDMI 2 HDMI 1 AUDIO OUT Power (Firmware updates) HDMI 2 (HDMI 1.4, 144Hz, FreeSync) HDMI 1 (HDMI 2.0, 165Hz, FreeSync) (DisplayPort, 165Hz, FreeSync & G-sync) AUDIO OUT MONTAGGIO A PARETE Il monitor è dotato di fori di montaggio per una staffa di montaggio a parete approvata VESA (non fornita) Il modello di montaggio VESA è: 100 x100 mm e la dimensione delle vi è... -
Page 6: Configurazione Iniziale
◄ ► A va il menu di selezione Ingresso segnale. Usa per navigare e M per selezionare la fonte. A va la funzione specifica. Premere ulteriormente per scorrere tra i colori o spegnere. A va la funzione Modalità ECO. Premere ulteriormente per scorrere I se aggi presets CONFIGURAZIONE INIZIALE Collegare il monitor a una presa di corrente. -
Page 7: Sorgente Di Ingresso
MENU OSD A. Sorgente di ingresso : 1920 x 1080 165Hz HDMI 1 Risoluzione Sorgente di ingresso Luminosità / Contrasto HDMI 1 Impostazione Colore HDMI 2 Imp. della qualità dell'immagine Schermo Audio Altro Sorgente di ingresso: HDMI 1 Risoluzione:1920x1080 165Hz Sposta l'ingresso del segnale su DP, HDMI 1, HDMI 2 o fai in modo che il monitor selezioni automaticamente la sorgente. - Page 8 C. Impostazioni del colore : 1920 x 1080 165Hz HDMI 1 Risoluzione Sorgente di ingresso Gamma Luminosità / Contrasto Modalità immagine Standard Impostazione Colore Temperatura di colore Caldo Imp. della qualità dell'immagine Tonalità Schermo Saturazione Audio Luce blu bassa Altro Sorgente di ingresso: HDMI 1 Risoluzione:1920x1080 165Hz...
-
Page 9: Impostazioni Del Display
Alto o OFF. Super risoluzione: modifica il valore della super risoluzione da 0 a 5. Controllo dinamico della luminosità: attiva o disattiva la funzione di controllo dinamico della luminosità. E. Impostazioni del Display : 1920x 1080 165Hz HDMI 1 Risoluzione Sorgente di ingresso Proporzioni Schermo largo... -
Page 10: Impostazioni Osd
G. Impostazioni OSD : 1920 x 1080 165Hz HDMI 1 Risoluzione Sorgente di ingresso Lingua Inglese Luminosità / Contrasto Posizione OSD H Impostazione Colore Posizione OSD V Imp. della qualità dell'immagine Trasparenza OSD Schermo Timeout OSD Audio Rotazione OSD Normale Altro Sorgente di ingresso: HDMI 1 Risoluzione:1920x1080... - Page 11 MPRT: seleziona ON o OFF per attivare o disattivare MPRT. Incrocio: seleziona ON o OFF per attivare o disattivare Incrocio. Aggiornamento firmware: aggiorna il firmware del monitor con il firmware corretto utilizzando la porta USB. Ripristino: ripristina le impostazioni predefinite di fabbri.
- Page 12 SPECIFICHE Modello ITMF24T161FHD ITMF24T241FHD Dimensioni dello schermo 24.5” Proporzioni 16:9 Retroilluminazione Luminosità 350cd/m² Tipo di pannello Risoluzione 1920x1080 Frequenza 165Hz 240Hz Tempo di risposta OD 1ms Angolo di visualizzazione 170º/160º (CR>10) Rapporto di contrasto 1000:1 Montaggio VESA 100x100mm Colori 16.7M(8bit) AMD FreeSync Sì...
-
Page 13: Safety Information
SAFETY INFORMATION • Read these instructions - All the safety and operating instructions should be read before this product is operated. • Keep these instructions - The safety and operating instructions should be retained for future reference. • Heed all warnings - All warnings on the appliance and in the operating instructions should be adhered to. - Page 14 Trying to service the unit yourself is dangerous and may invalidate the product's warranty. Only qualified personnel should service this apparatus. • Do not block ventilation slots on the back cover. The monitor can be placed in a cabinet but ensure at least 5cm (2") clearance all around.
-
Page 15: What's Included
WHAT’S INCLUDED... -
Page 16: Connections Available On The Monitor
CONNECTIONS AVAILABLE ON THE MONITOR DC 12V HDMI 2 HDMI 1 AUDIO OUT Power (Firmware updates) HDMI 2 (HDMI 1.4, 144 Hz, FreeSync) HDMI 1 (HDMI 2.0, 165Hz, FreeSync) (DisplayPort, 165Hz, FreeSync & G-sync) AUDIO OUT WALL MOUNTING The monitor is provided with moun ng holes for a VESA approved wall moun ng bracket (not supplied) The VESA moun ng pa ern is: 100x100mm and the size of the screws is 4 x M6 x 10 (not supplied) Do not use screws longer than specified or damage will occur to the internal components. - Page 17 Shortcut Key Guide ◄ ► Ac vate the Signal Input Selec n menu.Use to navigate and M to select the source. Ac veate the Line of Sight feature. Further press to cycle between the colors or turn off. Ac veate the ECO Mode feature.Further press to cycle through the presets. INITIAL SETUP Connect the monitor to a power outlet.
-
Page 18: Input Source
OSD MENU A . Input Source : 1920 x 1080 165Hz HDMI 1 Resoltion Input Source Brightness/Contrast HDMI 1 Color Setting HDMI 2 Picture Quality Setting Display Audio Other InputSource: HDMI 1 165Hz Resolution:1920x1080 Switch the signal input to DisplayPort,HDMI1,HDMI2. B . -
Page 19: Color Settings
C . Color Settings Gamma:Change the display Gamma Value to:1.8,2.0,2.2,2.4, or 2.6. Mode:Change the pre-set mode to:Standard,Text,Game 1-3,Movie, or ECO. Color Temperature :Change the display Color Temperature value to 7500k,6500k,9300k, or User When User Mode is selected,change the Red,Green, and Blue values from 0 to 100. Hue:Change the display Hue value from 0 to 100. -
Page 20: Display Settings
Dynamic Noise Reduction:Select the Noise Reduction Value from Low,Middle,High or turn it Off. Super Resolution:Change the Super Resolution value from 0 to 5. Dynamic Luminance Control:Turn the Dynamic Luminance Control feature On or Off. E . Display Settings Aspect Ratio:Change the image aspect ratio to Wide Screen,4:3,1:1,Auto. F . -
Page 21: Osd Setting
G . OSD Setting Language:Change the OSD Menu display language. OSD H Position:Change the horizontal position of the OSD Menu. OSD V Positon:Change the vertical position of the OSD Menu. Menu Transparency:Change the transparency value of the OSD Menu from 0 to 100. OSD Timer:Change how long the OSD Menu is on before it automatically exits. - Page 22 HDR:Turn HDR On(requires HDMI 2.0 input). MPRT:Turn MPRT On or Off. Cross: Turn Crosshair On or Off. Firmware Update: Update the monitor firmware with proper firmware Using the USB port. Reset: Restore factory default setting.
-
Page 23: Specification
SPECIFICATION Model ITMF24T161FHD ITMF24T241FHD Screen Size 24.5” Aspect Ratio 16:9 Backlight Brightness 350cd/m² Panel Type 1920x1080 Resolution Refresh Rate 165Hz 240Hz Response Time OD 1ms 170º/160º (CR>10) Viewing Angle Contrast Ratio 1000:1 VESA Mounting 100x100mm Colours 16.7M(8bit) AMD FreeSync G-Sync...
