Summary of Contents for Itek ITMF24T061FHD

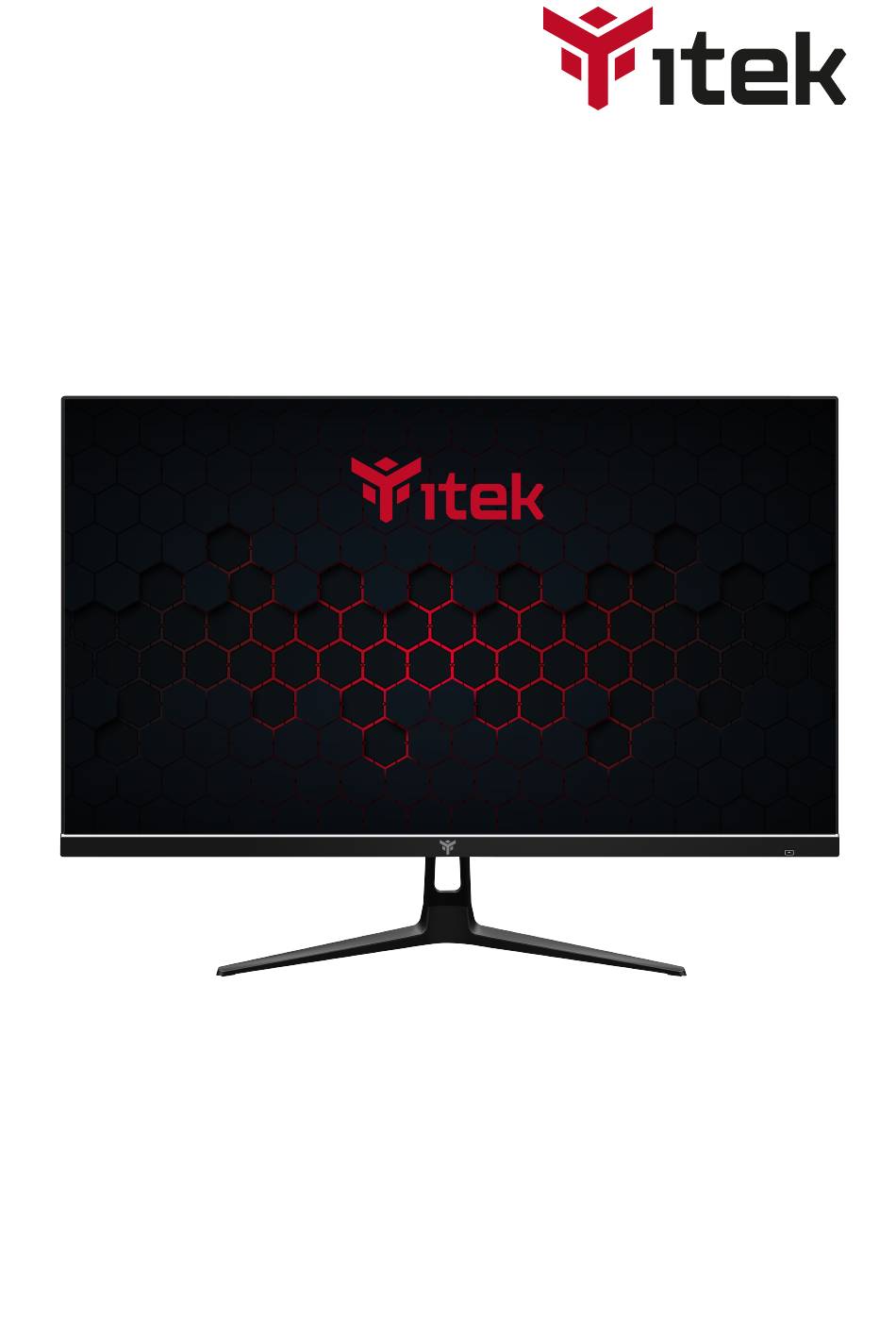

- Page 1 Manuale Utente Manuale d’istruzioni Si prega di leggere questo manuale accuratamente, e tenerlo a portata di mano per riferimenti futuri...
-
Page 2: Table Of Contents
Contenuto Informazioni sulla sicurezza Che cosa è incluso Dimensioni monitor Connessioni disponibili sul monitor Montaggio a parete Introduzione Controlli monitor Configurazione iniziale Opzioni del menu Calibrazione immagine Impostazioni immagine Impostazioni temperatura colore Impostazioni OSD Ripristino Impostazioni varie Specifiche... -
Page 3: Informazioni Sulla Sicurezza
INFORMAZIONI SULLA SICUREZZA • Leggi queste istruzioni - Tutte le istruzioni di sicurezza e di funzionamento devono essere lette prima che questo prodotto venga utilizzato. • Tenere a portata di mano queste istruzioni - Le istruzioni di sicurezza e di funzionamento devono essere conservate per riferimento futuro. - Page 4 schermo, questo potrebbe danneggiare i componenti interni. • AVVISO: Per ridurre il rischio di incendio o scossa elettrica, non esporre questo apparecchio a pioggia o umidità. L'apparecchio non deve essere esposto a gocciolanti o spruzzi e gli oggetti riempiti di liquidi, come i vasi, non devono essere collocati sull'apparecchio.
-
Page 5: Connessioni Disponibili Sul Monitor
COSA INCLUDE CONNESSIONI DISPONIBILI SUL MONITOR 1. Porta HDMI: utilizzata per collegare un dispositivo compatibile. Supporta HDMI 1.4 e 2.0 2. VGA: connettore scheda video 3. Porta Audio: Utilizzare per collegare il PC o altri apparecchio audio 4. Porta DC12V: collegare l'alimentatore in dotazione per alimentare il monitor MONTAGGIO A PARETE Il monitor è... -
Page 6: Introduzione
Introduzione CONTROLLI DEL MONITOR Tornare al menu precedente, uscire dalla visualizzazione sullo schermo e visualizzare il menu sorgente. Sposta giù/riduci il valore nel menu OSD; Visualizza menu HDR Spostarsi verso l'alto/ ridurre il valore nel menu OSD; Visualizza LOS (crosshair) Accedere al menu OSD e selezionare un elemento per confermare le impostazioni Accendere e spegnere il monitor. -
Page 7: Opzioni Del Menu
OPZIONI DI MENU È possibile accedere al menu del monitor premendo il pulsante "M" sul pannello di controllo. Questo menu è suddiviso nei seguenti sottomenu: Calibrazione immagine, Impostazioni immagine, colore, Temperatura Impostazioni OSD, Ripristina e Varie opzioni, i dettagli di ogni menu sono disponibili nella sezione seguente Luminosità... -
Page 8: Impostazioni Immagine
IMPOSTAZIONI IMMAGINE POSIZIONE Orizzontale Consente la regolazione della posizione orizzontale dell'immagine di visualizzazione. Utilizzare i pulsanti "◀" e "▶ per spostare orizzontalmente l'immagine. " POSIZIONE Verticale Consente la regolazione della posizione verticale dell'immagine di visualizzazione. Utilizzare i pulsanti "◀" e "▶... - Page 9 CONFIGURAZIONE COLORE TEMP. COLORE Consente la regolazione delle impostazioni dei colori tra le seguenti opzioni: "Warm-5800-SRGB-User-Cool- 7500". ROSSO Consente la regolazione dell'elemento di colore rosso per l'immagine VERDE Consente la regolazione dell'elemento di colore verde per l'immagine Consente la regolazione dell'elemento di colore blu per l'immagine...
-
Page 10: Impostazioni Osd
IMPOSTAZIONE LINGUA Permette la selezione della lingua desiderata: "INGLESE, FRANCESE, TURCO, ITALIANO, SPAGNOLO, PORTOGHESE, CINESE, TEDESCO, GIAPPONESE, POLACCO, COREANO E OLANDESE". OSD H. POS Consente la regolazione della posizione orizzontale dell'OSD OSD V. POS Consente la regolazione della posizione verticale dell'OSD OSD TIMER Consente la regolazione della durata dell'OSD, il valore "0-60"... -
Page 11: Ripristino
RIPRISTINO REGOLAZIONE AUTOMATICA IMMAGINE Regola automaticamente l'immagine. REGOLAZIONE AUTOMATICA COLORE Regola automaticamente il colore dell'immagine. RIPRISTINO Riporta il monitor alle impostazioni predefinite di fabbrica. - Page 12 EXTRA SELEZIONE INPUT Consente all'utente di scegliere la sorgente del segnale del display "HDMI, VGA". MUTO Attivare o disattivare l'audio sorgente. VOLUME Consente la regolazione del volume del monitor da "0-100". FREE SYNC Consente l'opzione FreeSync su ON e OFF.
-
Page 13: Specifiche
SPECIFICHE Modello ITMF24T061FHD Dimensioni dello schermo 24.5” Proporzioni 16:9 Retroilluminazione Luminosità 250 cd/m² Tipo di pannello Risoluzione 1920x1080 Frequenza 60Hz Tempo di risposta OD 1ms Angolo di visualizzazione 170º/160º (CR>10) Rapporto di contrasto 1000:1 Montaggio VESA 100x100mm Colori 16.7M(8bit) AMD FreeSync Sì... - Page 14 CONTENTS Safety Information What’s Included Monitor Dimensions Connections Available on the Monitor Wall Mounting Getting Started Monitor Controls Initial Setup Menu Options Picture Settings Image Settings Colour Temperature Settings OSD Settings Reset Miscellaneous Settings Specification...
-
Page 15: Safety Information
SAFETY INFORMATION Read these instructions - All the safety and operating instructions should be read before this product • is operated. Keep these instructions - The safety and operating instructions should be retained for future • reference. Heed all warnings - All warnings on the appliance and in the operating instructions should be adhered •... - Page 16 WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or • moisture. The apparatus shall not be exposed to dripping or splashing and objects filled with liquids, such as vases, shall not be placed on the apparatus. WARNING: The wall plug socket is used as a disconnection device and should remain readily •...
-
Page 17: What's Included
WHAT’S INCLUDED CONNECTIONS AVAILABLE ON THE MONITOR 1. HDMI port: Used to connect a compatible device. Supports HDMI 1.4 & 2.0 2. VGA: Video Graphics Array 3. Audio Input Port: Used for connecting PC or other audio output equipments 4. DC12V port: Connect the supplied power supply to power the monitor WALL MOUNTING The monitor is provided with mounting holes for a VESA approved wall mounting bracket (not supplied) The VESA mounting pattern is: 100x100mm and the size of the screws is 4 x M6 x 10 (not supplied) -
Page 18: Getting Started
GETTING STARTED MONITOR CONTROLS Select signal source or Exit OSD Go Up on the Main OSD Menu increase the value of a selected item Go Down on the Main OSD Menu and decrease the value of a selected item Open the Main OSD Menu Select Submenu Turn the monitor on or off... -
Page 19: Picture Settings
PICTURE SETTINGS BRIGHTNESS Allows the adjustment of the image brightness, according to ambient light in the room. Value “0-100” CONTRAST Allows the adjustment of contrast between white and black areas of the image. Value “0-100” Allows selection of image settings between the following: STANDARD, TEXT, MOVIE, and GAME, FPS, RTS”. Allows the dynamic contrast of the picture to be turned ON and OFF... -
Page 20: Image Settings
IMAGE SETTINGS H. POSITION Allows adjustment of the horizontal position of the display image. Use the "◀" and "▶" buttons to horizontally move the image. V. POSITION Allows adjustment of the vertical position of the display image. Use the "◀" and "▶" buttons to vertically move the image. -
Page 21: Colour Temperature Settings
COLOUR TEMPERATURE SETTINGS COLOR TEMP. Allows adjustment of the colour settings between the following options: “Warm-5800-SRGB-User-Cool- 7500”. Allows adjustment of the red element of color for the image GREEN Allows adjustment of the green element of color for the image BLUE Allows adjustment of the blue element of color for the image... -
Page 22: Osd Settings
OSD SETTING LANGUAGE Allows selection of desired language: “ENGLISH, FRENCH, TURKISH, ITALIAN, SPANISH, PORTUGUESE, CHINESE, GERMAN, JAPANESE, POLISH, KOREAN AND DUTCH”. OSD H. POS Allows adjustment of the horizontal position of the OSD OSD V. POS Allows adjustment of the vertical position of the OSD OSD TIMER Allows adjustment of the duration of the OSD, value “0-60”... -
Page 23: Reset
RESET IMAGE AUTO ADJUST Auto adjusts the image. COLOR AUTO ADJUST Auto adjusts the colour of the image. RESET Returns the monitor to its factory default settings. -
Page 24: Miscellaneous Settings
MISCELLANEOUS SETTING SIGNAL SOURCE Allows user to choose the signal source of the display “HDMI, VGA”. MUTE Allows Mute to be turned ON and OFF VOLUME Allows adjustment of the volume of the monitor from “0-100”. FREE SYNC Allows FreeSync to be turned ON and OFF. -
Page 25: Specification
SPECIFICATION Model ITMF24T061FHD Screen Size 24.5” Aspect Ra o 16:9 Backlight Brightness 250 cd/m² Panel Type Resolu on 1920x1080 Refresh Rate 60Hz Response Time OD 1ms Viewing Angle 170º/160º (CR>10) Contrast Ra o 1000:1 VESA Moun ng 100x100mm Colours 16.7M(8bit)
