EB TECHNOLOGY RX2 Quick Start Manual

ricevitore bicanale in autoapprendimento,
gestisce codici standard da 12 a 64 bit e rolling hCs©
RX2_060513_VXX07_IT-GB-FR-DE-ES
IT
ricevitore

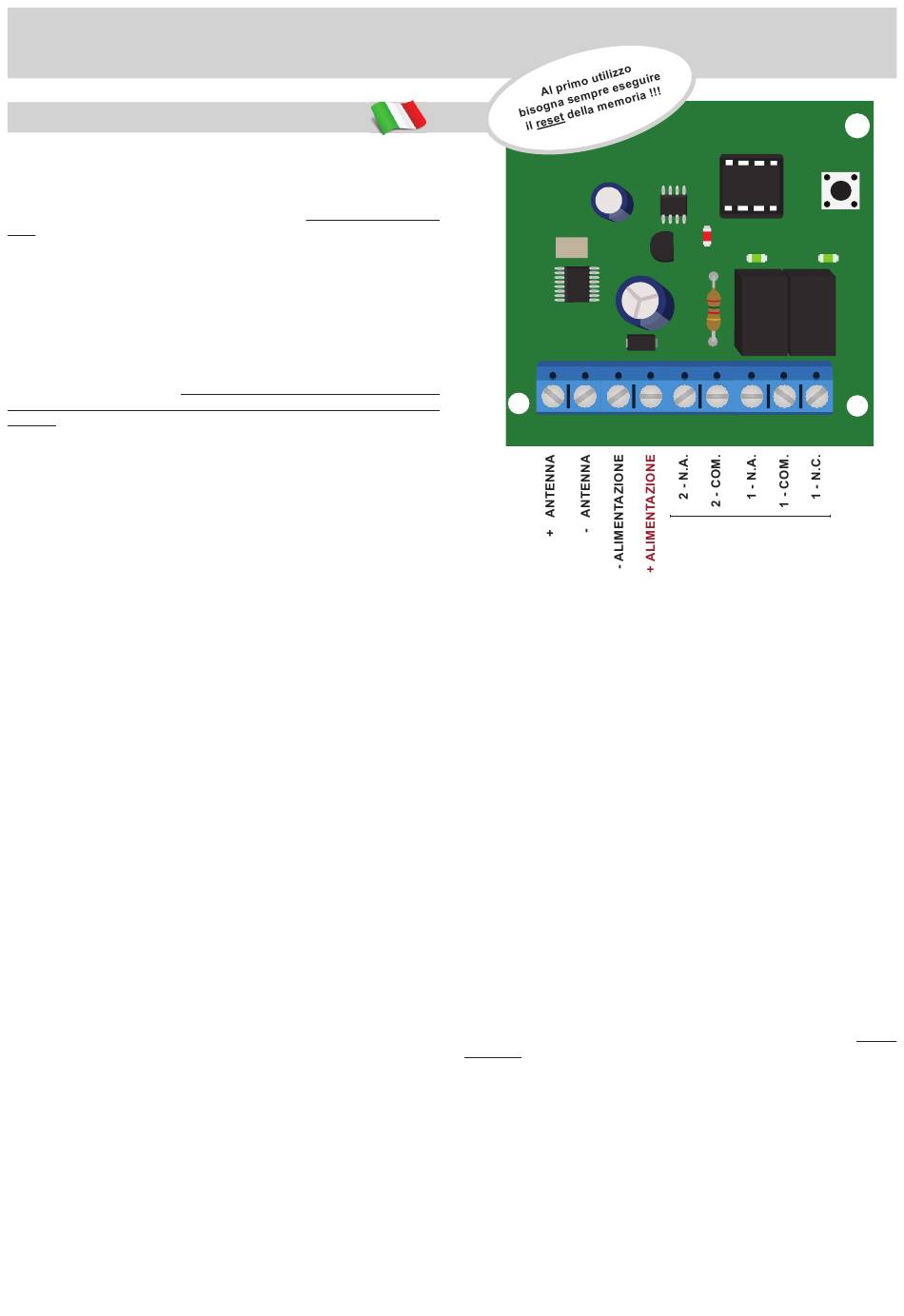

► CollEgamEnTo DEl rICEvITorE
alImEnTazIonE (3 e 4). Il ricevitore può essere alimentato da 12 a
24 volt sia in corrente continua che in corrente alternata. Se si utilizza la
corrente continua deve essere rispettata la polarità (il positivo sul morsetto
n° 4).
anTEnna (1 e 2). L'antenna deve essere collegata con il positivo (anima)
sul morsetto n° 1 e il negativo (calza) sul morsetto n° 2. Se si utilizza
solamente un fi lo (17cm per freq. 433.92 Mhz / 8,5cm per freq. 868 Mhz),
questo va collegato al morsetto n° 1.
UsCITa. (da 5 a 9). Il contatto relè Normalmente Aperto dell'uscita 1 si
trova sui morsetti n° 7 e 8 mentre il contatto Normalmente Chiuso si trova
sui morsetti n° 8 e 9. Per l'uscita 2 è presente solo il contatto normalmente
aperto sui morsetti n° 5 e 6. Si raccomanda di non collegare tali contatti
alle alte tensioni ed assicurarsi che la corrente sul contatto non superi 1
ampère.
► UTIlIzzo DEl rICEvITorE:
***AL PRIMO UTILIZZO
ESEGUIRE IL RESET DELLA MEMORIA ***
ATTENZIONE!! questa operazione cancella le impostazioni e tutti i codici
presenti in memoria riportando il ricevitore nella situazione originale. E'
necessario eseguire il reset della memoria prima di apprendere il primo
telecomando in modo che non ci siano dei codici precedentemente appresi
e non utilizzati sull'impianto:
1. Assicurarsi che l'uscita non sia attivata (contatto relè aperto).
2. Assicurarsi che il ricevitore non sia in apprendimento. Il led rosso deve
essere spento oppure deve emettere solo brevi lampeggi (se fosse
attiva la modalità rolling).
3. Tenere premuto il pulsante fi no a che il led rosso non si accende (circa
10 secondi).
4. Rilasciare il pulsante ed attendere che il led rosso ritorni spento.
CapIEnza DElla mEmorIa
La ricevente è in grado di gestire fi no a 200 trasmettitori rolling fi no a 4
tasti per trasmettitore e fi no a 200 trasmettitori con codice standard: 1 tasto
per trasmettitore.
gEsTIonE DEl TIpo DI CoDICI.
Questa ricevente è in grado di gestire i codici standard da 12 a 64 bit e i
codici rolling tipo HCS©. Il primo trasmettitore appreso determina il tipo
di codice che la ricevente deve gestire, di conseguenza i trasmettitori
successivamente appresi devono avere lo stesso tipo di codice.
Per i codici rolling è possibile attivare o disattivare il controllo delle chiavi
e del contatore rolling. Quest'ultima funzione permette cosi' di scegliere il
grado di sicurezza dell'accesso al funzionamento della ricevente.
► aTTIvazIonE / DIsaTTIvazIonE ConTrollo
rollIng.
Questa procedura serve per attivare o disattivare il controllo delle chiavi
e del contatore rolling per i codici rolling. Se si attiva questo controllo,
la ricevente accetterà solamente i codici rolling con chiave proprietaria
(chiave del produttore) e controllerà il contatore rolling in modo che il
trasmettitore non possa essere copiato.
1. Assicurarsi che il ricevitore abbia le uscite disattivate e che non sia
in apprendimento.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere ancora e rilasciare il pulsante. Il led rosso fa 4 lampeggi e
rimane acceso.
4. Premere ancora e rilasciare il pulsante. Il led rosso si spegne e rimane
spento se la funzione è stata disattivata, mentre continua ad emettere
brevi lampeggi se la funzione è stata attivata.
BISOGNA OBBLIGATORIAMENTE
1 2 3
► apprEnDImEnTo
apprEnDImEnTo DI Un TrasmETTITorE sU UsCITa 1
1. Assicurarsi che il ricevitore abbia l'uscita non attivata.
2. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
3. Premere il tasto del trasmettitore entro 10 secondi. Se il codice
viene appreso il led rosso lampeggia velocemente. Se il led rosso
lampeggia lentamente signifi ca che la memoria codici è piena. Se il
led rosso non esegue alcun lampeggio signifi ca che il trasmettitore
non è compatibile. Per apprendere altri codici sull'uscita 1 ripetere
l'operazione dal punto 1.
apprEnDImEnTo DI Un TrasmETTITorE sU UsCITa 2
1. Assicurarsi che il ricevitore abbia l'uscita non attivata.
2. Premere e rilasciare il pulsante sulla ricevente due volte lentamente,
aspettare i 4 lampeggi. Il led rosso rimane acceso.
3. Premere il tasto del trasmettitore entro 10 secondi. Se il codice
viene appreso il led rosso lampeggia velocemente. Se il led rosso
lampeggia lentamente signifi ca che la memoria codici è piena. Se il
led rosso non esegue alcun lampeggio signifi ca che il trasmettitore
non è compatibile. Per apprendere altri codici sull'uscita 2 ripetere
l'operazione dal punto 1.
► fUnzIonI
fUnzIonE UsCITa passo passo.
L'uscita del ricevitore può essere impostata per il funzionamento passo
passo (sempre attivata o sempre disattivata). Per attivare o disattivare
questo funzionamento è suffi ciente premere il pulsante quando l'uscita
è attivata. Se l'uscita era in funzionamento normale, verrà attivata la
funzione passo passo, mentre se tale funzione era già attiva, l'uscita
ritornerà al funzionamento normale.
CanCEllazIonE DI Un TrasmETTITorE.
Eseguendo la procedura di seguito descritta è possibile cancellare dalla
memoria un singolo trasmettitore.
1. Premere e rilasciare il pulsante. Il led rosso rimane acceso.
2. Premere il tasto del trasmettitore. Se questo è in memoria, il led rosso
lampeggierà per circa 4 secondi (9 lampeggi) per poi ritornare allo
stato normale. Durante questo tempo premere di nuovo il pulsante e
il codice sarà cancellato.

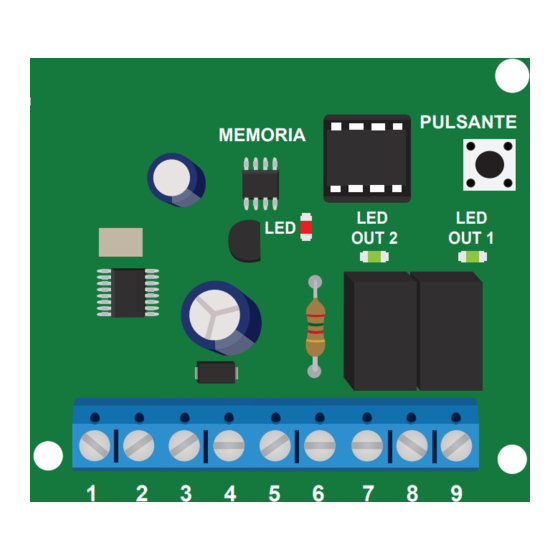

rx2
pUlsanTE
mEmorIa
lED
lED
oUT 2 oUT 1
4 5 6 7 8 9
UsCITE
lED
