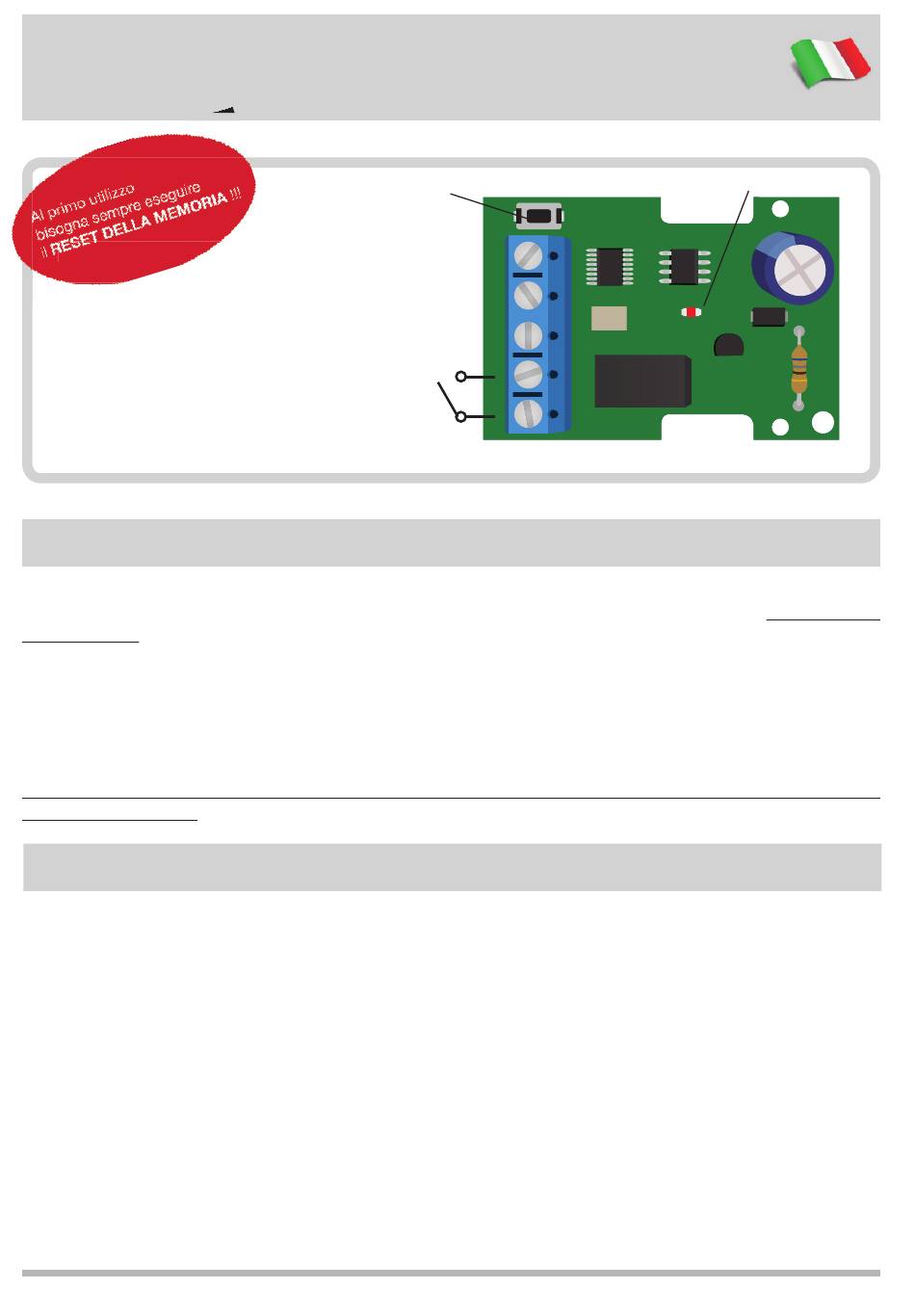

COLLEGAMENTO DEL RICEVITORE
ALIMENTAZIONE (2 e 3). Il ricevitore può essere alimentato da 12 a 24 volt sia in corrente continua che
in corrente alternata. Se si utilizza la corrente continua deve essere rispettata la polarità (il positivo sul
morsetto n° 3).
ANTENNA (1 e 2). L'antenna deve essere collegata con il positivo (anima) sul morsetto n° 1 e il negativo
(calza) sul morsetto n° 2. Se si utilizza solamente un fi lo (17cm per freq. 433.92 Mhz - 8,5 cm per freq.
868 Mhz), questo va collegato al morsetto n° 1.
USCITA. L'uscita del contatto relè normalmente aperto si trova sui morsetti 4 e 5.
Si raccomanda di non collegare tali contatti alle alte tensioni ed assicurarsi che la corrente sul contatto
non superi 1 ampère.
UTILIZZO DEL RICEVITORE
***AL PRIMO UTILIZZO BISOGNA OBBLIGATORIAMENTE ESEGUIRE IL RESET DELLA
MEMORIA ***
ATTENZIONE!! questa operazione cancella tutti i codici presenti in memoria. E' necessario eseguire
il reset della memoria prima di apprendere il primo telecomando in modo che non ci siano dei codici
precedentemente appresi e non utilizzati sull'impianto,
procedura di reset:
1.
Assicurarsi che l'uscita non sia attivata (contatto relè aperto).
2.
Assicurarsi che il ricevitore non sia in apprendimento. Il led rosso deve essere spento oppure deve
emettere solo brevi lampeggi.
3.
Tenere premuto il pulsante fi no a che il led rosso non si accende.
4.
Attendere che il led rosso ritorni spento oppure lampeggiante.

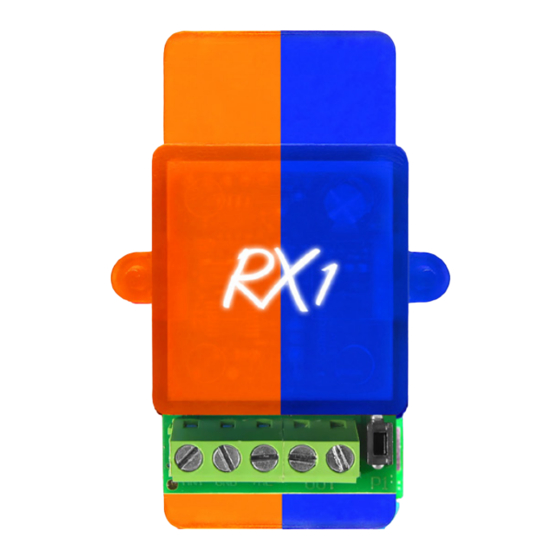

Mini ricevitore autoapprendimento,
gestisce codici standard da 12 a 64 bit
e rolling HCS©
PULSANTE
+ ANTENNA
- ANTENNA
+ ALIMENTAZIONE
USCITA RELE'
1
-
2
+
3
4
5
-1-
LED
