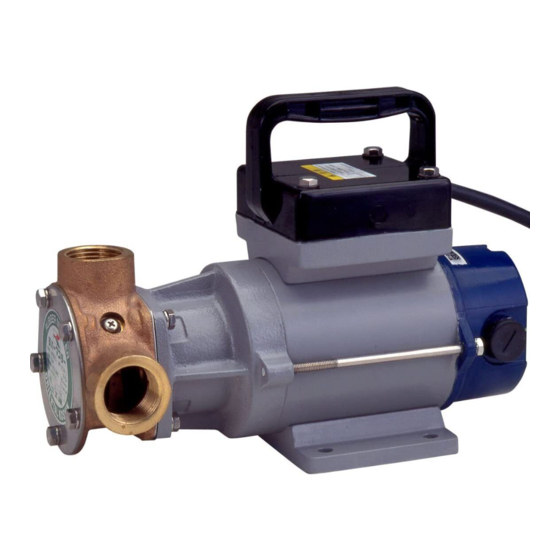

RUBBER IMPELLER PUMP
ラバーインペラポンプ
OPERATION MANUAL ・取扱説明書
Thank you for purchasing this product.
●
●
Thi s m anual is prepared for yo ur sa fety whe n o pe rati ng
pump.
Please read carefully and comprehend fully before use.
(Wrong usage could cause injury or death)
●
Please keep this manual handy for future reference.
こ の た び は、当 社 製 品 を お 買 い 上 げ い た だ き 誠 に あ り が と う
●
ございます。
この取扱説明書には、正しく安全にご使用いただくための注意
●
事項が記載されています。ご使用になる前に必ず本書をお読みに
なり、使用方法を理解してください。 （誤った使用方法は事故・
ケガの原因になります。 ）
取扱説明書は大切に保管し、いつでも見られるようにしておいて
●
ください。
故障の際は本誌裏表紙に記載の「工進修理受付窓口」へご相談
●
ください。
Please read this manual before operation.
《 MF-2524, MF-4024X 》
ご使用前に必ずお読みください。
22-08 009037615
Advertisement
Related Manuals for Koshin MF-2524
Summary of Contents for Koshin MF-2524
- Page 1 RUBBER IMPELLER PUMP ラバーインペラポンプ OPERATION MANUAL ・取扱説明書 《 MF-2524, MF-4024X 》 Thank you for purchasing this product. ● ● Thi s m anual is prepared for yo ur sa fety whe n o pe rati ng pump. Please read carefully and comprehend fully before use.
- Page 2 警告 ： この表示はその警告に従わなかった場合、人が死亡または重傷を負う可能性が 想定される項目に使用します。 注意 ： この表示はその警告に従わなかった場合、人がケガやヤケドを負う可能性が 考えられる項目に使用します。 警告 ・ If the pump breaks down, do not use the pump under conditions that may interfere with the navigation of the ship. ・ポンプが故障した時、船舶の航行に支障をきたすような条件でポンプの使用は しないでください。 注意 • Do not apply a voltage of 50V or more in the insulation resistance test, etc. on the MF-4024X.
- Page 3 取り扱い注意 CAUTION 1. DON'T RUN DRY When the pump is used for water discharging from a preserve and others, pay attention to rundry, If the pump is kept running even after completing water discharge, the rubber impeller in the pump burned in 20 to 30 second. 2.
-
Page 4: Performance Curve
インペラーは消耗品です。寿命は使用条件により異なりますが、ポンプの吸引力が低下したと 思われる場合には、フロントカバーを外し、インペラーの羽根状態を調べてください。インペ ラーの羽根部分が割れていたり、たわみ状態がひどく、羽根とポンプケース内周との密着が悪 い場合には耐久限界と考え、以下の手順に従い交換してください。 ①カバーの取付ボルト 4 カ所を取り外します。 ②プライヤー、またはペンチにて、ゴム製インペラーを引き出します。 （写真 1） ③シャフトのキーを取り外します。 （キー、シャフトは傷をつけないでください。 ） ④新しいゴム製インペラーをキーを取り付けずに挿入します。 ⑤ 完全に挿入したら、モーターファンカバーのすき間よりドライバーなどを入れ、ファン を回しながらキー溝を合わせ、キーを挿入します。キーは手で押し込めば入るようになっ ていますので、無理に叩き入れないでください。 性 能 曲 線 PERFORMANCE CURVE （U.S.G/min） Discharge volume 吐 出 量 （L/min）... -
Page 5: Overall Dimensions
仕 様 SPECIFICATIONS Model 機種名 MF-2524 MF-4024X Connection dia 吸入・吐出口径 25 mm (1") 40 mm (1 1/2") ポ Connection thread 接続部ネジ Inner Pipe Thread 管用平行ネジ ン Total head 全揚程 9 m（29.5 ft） 10 m（32.8 ft） プ Max. discharge volume 最大吐出量 80 L/min（21.1 USG/min） 130 L/min（34.3 USG/min）... -
Page 6: Spare Parts
SPARE PARTS http://www.koshinpump.com For spare parts information, visit パーツのご注文は パーツは、 必ず指定のものをご使用ください。 パーツは購入店または弊社製品お取扱店を通じてご注文いただけます。 また、 弊社公式Webサイ トにてパーツ表、 価格をご覧いただけます。 ご注文時のお願い 部品番号 （７～９桁） または機種名 ・ JAN、 名称、 必要な個数を 正しくお伝えください。 パーツ表 ・ 単価 1） http://www.koshin-ltd.co.jpへアクセス 2） トップページの 「パーツリス ト」 バナーをクリ ック... - Page 7 をお約束するものです。 保証期間内に取扱説明書、本体貼付ラベルなどの注意書きにしたがった正常なご使用 状態で故障した場合には、本記載内容に基づき無料修理いたします。商品と本書を お持ちいただき下記の「工進修理受付窓口」へ修理をご依頼ください。 保証期間経過後の修理などについても下記の 「工進修理受付窓口」 へご相談ください。 ※ 機 種 ラバーインペラポンプ お 買 い 上 げ日 年 月 日 （どちらかに〇） MF-2524, MF-4024X お買い上げより 1 年間。ただし、1 年以内でも 〒 保 証 期 間 累計使用時間 500 時間を超えるものは除く 住所 ※ お 名 前 購 店名 お...
- Page 8 キョウト の コ ー シ ン 0120-075-540 Q&A お客様 Eメール サポー トページ▶ 平日 ： ９ ： ０ ０～17:00 電 話 会社休業日 ・ 土日祝祭日を除く。 受付時間に変更がある場合は、 Eメール pump@koshin-ltd.co.jp 弊社ホームページにてご案内します。 〒617-8511 京都府長岡京市神足上八ノ坪12 http://www.koshin-ltd.co.jp www.koshinpump.com TEL.: +81-75-953-2499 FAX.: +81-75-954-6119 12 Kami-Hachinotsubo Kotari, Nagaokakyo City, Kyoto 617-8511 JAPAN 改良のため、 予告なく仕様を変更する場合がございます。...
