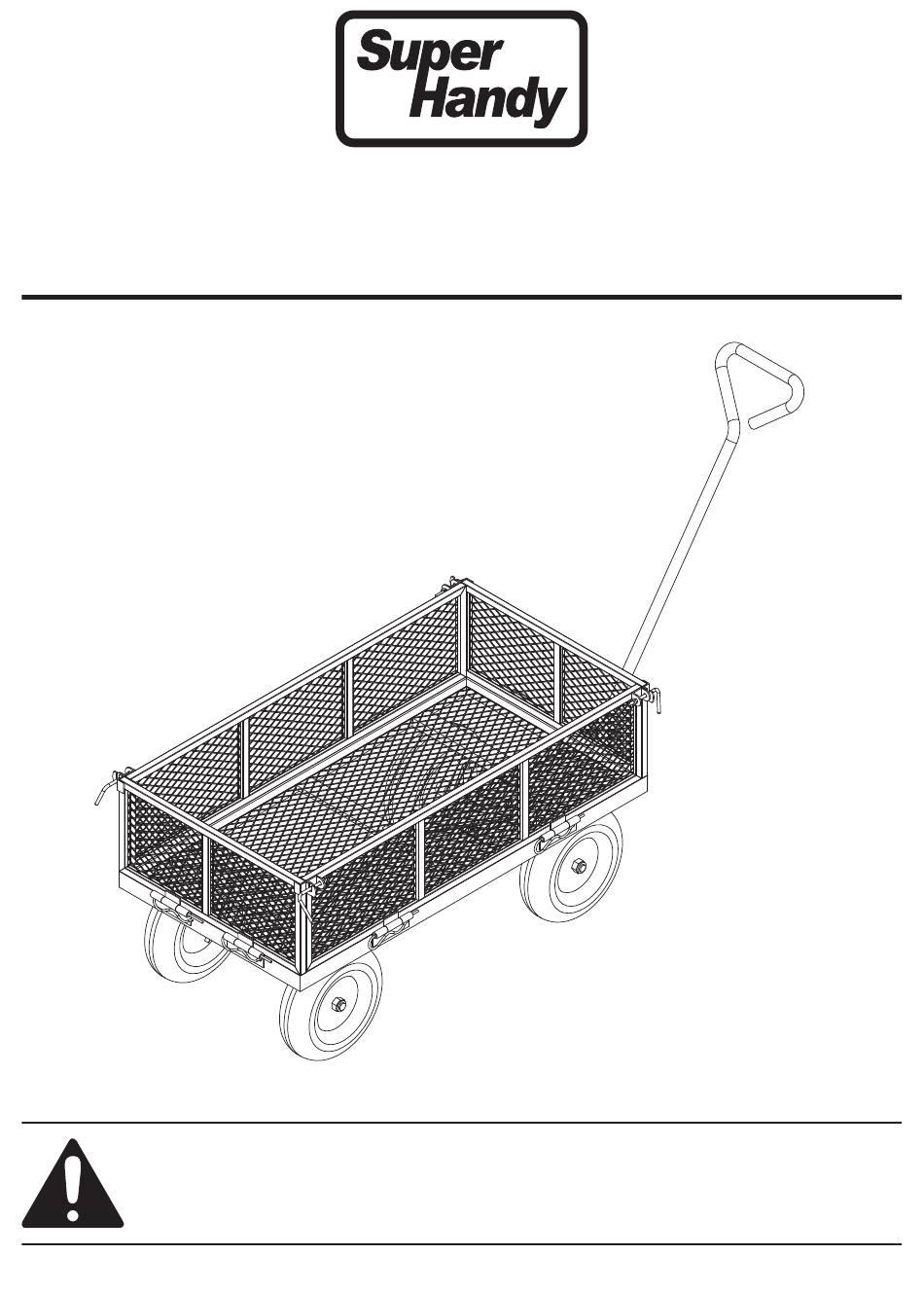

Garden Wagon
Instruction Manual
WARNING:
Read carefully and understand all INSTRUCTIONS before operating. Failure to follow the safety rules
and other basic safety precautions may result in serious personal injury.
Save these instructions in a safe place and on hand so that they can be read when required. Keep
these instructions to assist in future servicing.
REV 11/04/20
Advertisement
Table of Contents
Related Manuals for Super Handy GUT066
Summary of Contents for Super Handy GUT066
- Page 1 Garden Wagon Instruction Manual WARNING: Read carefully and understand all INSTRUCTIONS before operating. Failure to follow the safety rules and other basic safety precautions may result in serious personal injury. Save these instructions in a safe place and on hand so that they can be read when required. Keep these instructions to assist in future servicing.
-
Page 2: Safe Use Instructions
CAUTION: Take a moment to read through this manual before assembling and using this cart. SAFE USE INSTRUCTIONS • 400 lbs maximum capacity with an evenly distributed load. • DO NOT operate if any part is damaged or broken. • DO NOT operate unless all four tyres are equally inflated between 20-30 psi. •... - Page 3 D. Install Axle Support With flat end of the support resting on top of the axle, install washer(12) and nut(15) secur- ing the support to the mid bed stud.Fully tighten. E. Install the Steering Yoke:The straight leg of the yoke fits over the axle pin.The bent leg with two holes bolts to the axle and to the steering link.
- Page 4 PARTS AND HARDWARE LDENTIFICATION Back Fence(1pc) Side Fence(2pcs) Axle Support (1 each) Cotter Pin Bed (1 each) (1 each) Front fence(1pc) Small Bolt (4 each) Left lock handles 2pcs Large Bolt steering link Right lock handles (1 each) 2pcs Hinge Pin (8 pcs) Small Washer (11 each)
-
Page 5: Manuel D'instructions
CHARIOT DE JARDIN Manuel d'instructions AVERTISSEMENT: Veuillez lire et comprendre attentivement toutes les instructions avant l'utilisation. Le non-respect des règles de sécurité et des autres précautions de sécurité élémentaire peut entraîner des dégâts corporels graves. Ce manuel doit être conservé dans un endroit sûr et accessible pour une consultation à tout moment. -
Page 6: Consignes De Sécurité
MISE EN GARDE: Avant d'assembler et d'utiliser ce chariot, veuillez prendre un moment pour lire attentivement ce manuel. CONSIGNES DE SÉCURITÉ • Lorsque la charge est uniformément répartie, la charge maximale est de 400 livres. • Veillez à ne pas faire fonctionner le chariot avec des pièces endommagées ou cassées. •... - Page 7 D. Installer le support d'essieu: placer l'extrémité plate du support sur le dessus de l'essieu, installer la rondelle (12) et l'écrou (15), et fixer le support sur le goujon central du plancher de fond du chariot. Serrer complète- ment. E. Installer la fourche de direction: La jambe droite de la fourche de direction est installée au-dessus de l'axe de l'essieu.
- Page 8 IDENTIFICATION DES PIÈCES ET DE QUINCAILLERIE Clôture arrière (1 pièce) Clôture latérale (2 pièces) Support d'arbre (1 pour chacun) Goupille fendue 1 plancher de fond de chariot(1 pour chacun) (1 pour chacun) Front fence(1pc) Petits boulons (4 pour chacun) Poignée de verrouillage gauche (2 pièces) Gros boulon...
