Carel MCH200TSV0 Assembly

cod. +050002885 - rel. 1.0 - 21.04.2004
MCH200TSV0:
Opzione RS485 per MCH200T*00 / RS485 option for MCH200T*00
Dimensioni (mm)
5
Esempio di connessione
PC485KIT00
PCGATE...
MC2000T*00
Conn. RJ12/RJ12 Conn.
Linea seriale RS485 19200 baud dal supervisore
RS485 serial line 19200 baud from the supervisor
LEGGI E CONSERVA
QUESTE ISTRUZIONI
READ AND SAVE
THESE INSTRUCTIONS
31
31
75 5
85
Cavo telefonico
GND
1..
+
-
Cavo telefonico
GND
+
...n
-
(vista posteriore/rear view)
Adattatore per pin strip
Adapter for pin strip
1
MCH200TSV0
opzionale/optional)
(
Vi ringraziamo per la scelta fatta, sicuri che sarete soddisfatti del
vostro acquisto.

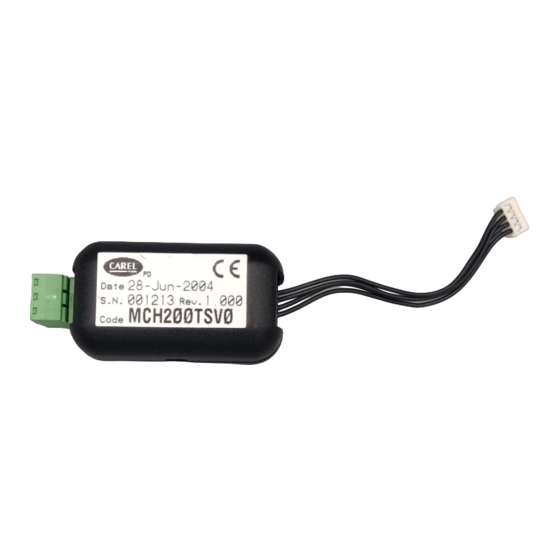

L'adattatore MCH200TSV0 permette di collegare alla rete di supervisione
un controllo µC
connessione con il terminale remoto MCH2000T*00.
Montaggio
• scollegare il cavo telefonico dal connettore RJ12 dal retro del
terminale MCH2000T*00;
• aprire la finestrella che copre il pin-strip a 15 vie, utilizzando un
tronchese appuntito (Fig. 3);
• inserire l'adattatore da pin-strip a plug 4 vie rispettando il verso
indicato in figura (il pin 1 è indicato sul terminale da un triangolo).
Fig. 1
• eseguire il collegamento della rete RS485 al convertitore ed impostare
il parametro H10 (indirizzo seriale) del µC
• inserire il cavo telefonico.
La linea seriale RS485 va terminata collegando una resistenza, da
120 Ω 1/4 W tra i morsetti + e - (vedi Fig. 2).
ATTENZIONE:
• Fissare adeguatamente l'adattatore al fine di evitare disconnessioni
accidentali.
• Effettuare i cablaggi in assenza di alimentazione.
• Tenere separati i cavi dell'adattatore da quelli di potenza (uscite relè).
Caratteristiche tecniche
Alimentazione
(fornita dal controllo)
Condizioni di stoccaggio
Condizioni di esercizio
Grado di protezione
Inquinamento ambientale
Protezione contro le scosse
elettriche
Categoria di resistenza
al calore e al fuoco
PTI dei materiali di isolamento
Morsetto 3 vie
Fig. 2 Cavo da utilizzare
Seriale non optoisolata
Velocità
Distanza massima dal
supervisore
pin strip 15 vie
15-way pin strip
Fig. 3
2 , qualora la seriale RS485 sia occupata dalla
2 al valore desiderato;
5V ± 10%
temperatura -10T70 °C;
umidità 0...80% U.R. non condensante
temperatura -10T55 °C;
umidità 20...80% U.R. non condensante
IP20
normale
Da incorporare in apparecchiature in
Classe I o II.
L'isolamento dipende dal controllo a cui
l'opzione è collegata.
D (UL94 HB)
250 V
sezione conduttori 0,15...1,5 mm
coppia di cavi intrecciati con cavo ad
una coppia intrecciata schermo
AWG20-22
19200 baud
1 km
2
