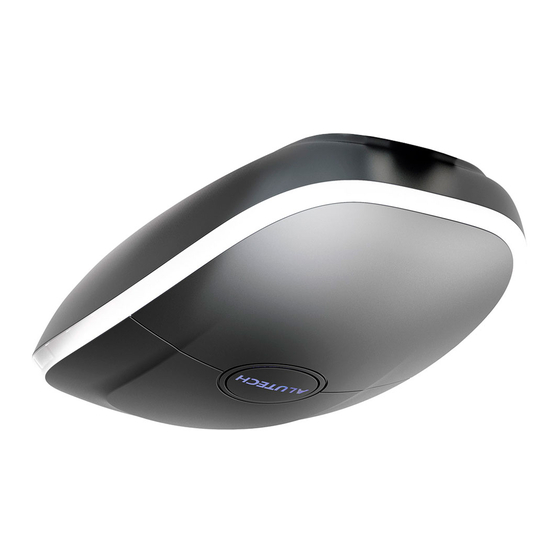

Alutech LG Series Assembly And Operation Manual

Alutech LG Series Assembly And Operation Manual

Drives for garage doors
Table of Contents
  • Русский

    • Table of Contents
    • Общие Предупреждения И Правила Безопасности
    • Описание Изделия
    • Комплект Поставки
    • Технические Характеристики
    • Подготовка К Монтажу
    • Монтаж
    • Монтаж Приводной Рейки И Привода
    • Ручная Разблокировка
    • Электрические Подключения
    • Настройка
    • Настройка Положения Ворот
    • Настройка Радиоуправления
    • Настройка Параметров Работы
    • Сброс К Заводским Настройкам
    • Проверка Работы И Ввод В Эксплуатацию
    • Эксплуатация
    • Неисправности И Рекомендации По Их Устранению
    • Хранение, Транспортировка И Утилизация
    • Гарантийные Обязательства
    • Свидетельство О Вводе В Эксплуатацию
    • Сведения О Ремонтах В Период Гарантийного Обслуживания
    • Сведения О Сертификации
  • Українська

    • Загальні Застереження Та Правила Безпеки
    • Комплект Поставки
    • Опис Виробу
    • Технічні Характеристики
    • Підготовка До Монтажу
    • Монтаж
    • Монтаж Приводної Рейки Та Привода
    • Ручне Розблокування
    • Електричні Підключення
    • Налаштування
    • Налаштування Положення Воріт
    • Налаштування Радіоуправління
    • Налаштування Параметрів Роботи
    • Перевірка Роботи Та Введення В Експлуатацію
    • Скидання До Заводських Налаштувань
    • Експлуатація
    • Несправності Та Рекомендації Щодо Їх Усунення
    • Зберігання, Транспортування Та Утилізація
    • Гарантійні Зобов'язання
    • Свідоцтво Про Введення В Експлуатацію
    • Відомості Про Ремонти В Період Гарантійного Обслуговування
    • Відомості Про Сертифікацію

Advertisement

Available languages

Available languages

  • ENGLISH, page 60
Руководство
