MONTAGGIO

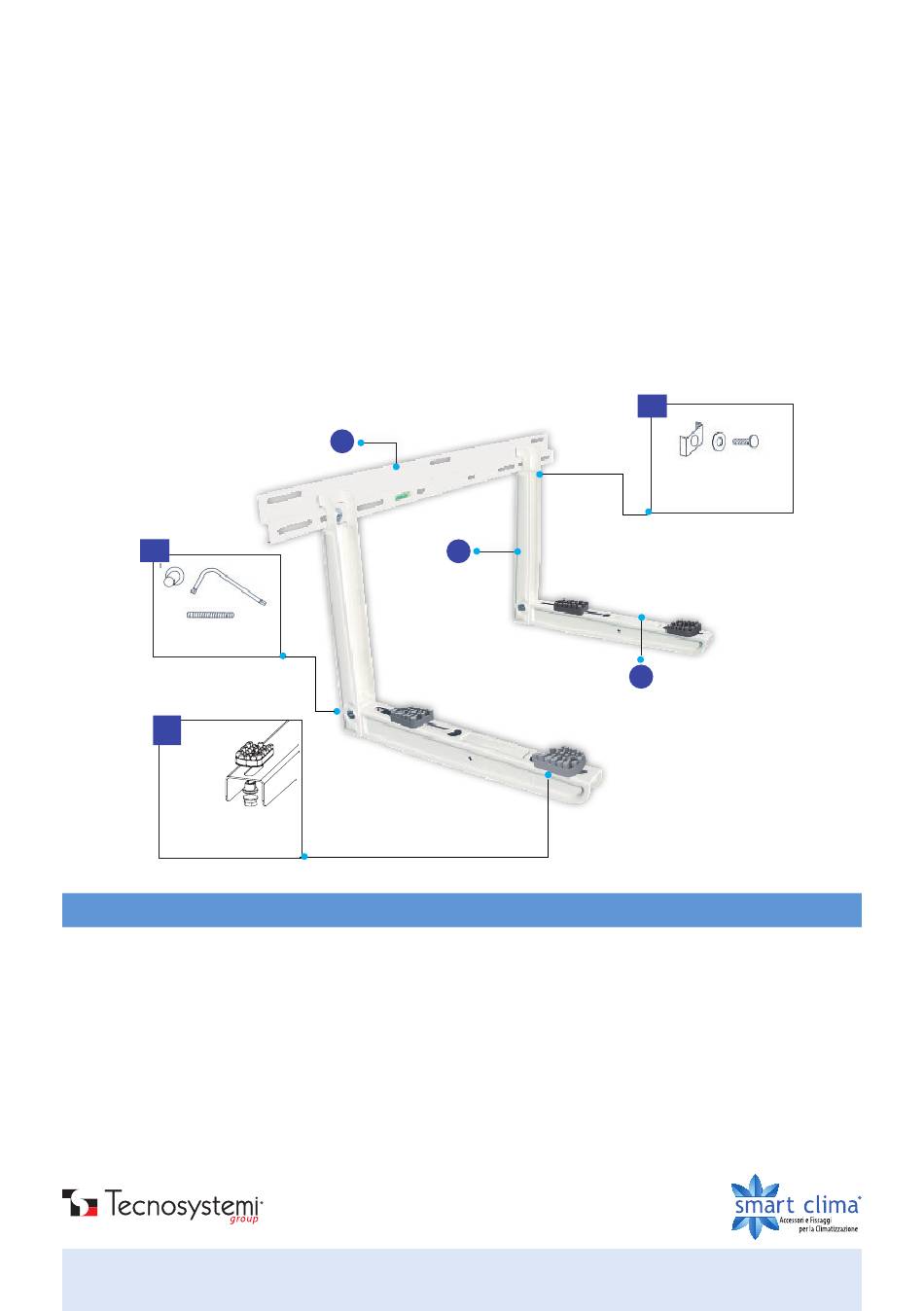

1. Per fissare il braccio (1) alla mensola (2) usare le barre filettate e gli inserti a brugola (A) in dotazione.
2. Per fissare il braccio alla barra (3) usare i bulloni 8 x 35, le piastrine e le rondelle 8 x 24 (B) in dotazione.
3. Fissare gli antivibranti (C) "SOFT" nella parte ventilatore per la portata max. di 60kg e gli antivibranti "HARD" sotto
la parte motore per una portata max. di 120 kg.
Le mensole mod. GIOTTO SG sono fornite senza barra con scanso.
1. To fix the arm (1) to the bracket (2), use the supplied threaded bars and Allen inserts (A)
2. To fix the arm to the bar (3) use the supplied 8 x 35 bolts, plates and washers 8 x 24 (B)
3. Fix the "SOFT" anti-vibration mounts (C) in the fan part for max. of 60kg and "HARD" vibration dampers under the engine
part for a max. of 120 kg
The shelves mod. GIOTTO SG are without bar with scanso.
A
INSERTI A BRUGOLA
C
ANTIVIBRANTI BULLONI
8 x 35 DADO FLANGIATO
RONDELLE 8 x 24 Pz. 4
CARATTERISTICHE / FEATURES
• LAMIERA ELETTROZINCATA
• STAFFA PREMONTATA
CON BOLLA IN DOTAZIONE
•
• PIEDINI POSTERIORI SNODATI REGOLABILI
• VERNICIATURA POLIESTERE DA ESTERNO
• PREDISPOSTA PER BACINELLA CON CAVO SCALDANTE
• ANTIVIBRANTI A SCORRIMENTO
"NO - SHOCK" IN DOTAZIONE
• TASSELLI DI FISSAGGIO
• PREDISPOSTA PER SOLLEVATORE ELETTRICO
2
/ ASSEMBLY
3
1
• ELECTRO-GALVANISED SHEET METAL
• BRACKET COMES PRE-ASSEMBLED
FITTED WITH SPIRIT LEVEL
•
• ADJUSTABLE ARTICULATED REAR FEET
• EXTERIOR-GRADE POLYESTER
• POWDER COATING
• DESIGNED TO ACCOMMODATE TRAY
• SLIDING ANTI-VIBRATION PROVIDED
• ANCHOR BOLTS
• DESIGNED TO ACCOMMODATE ELECTRIC HOIST
B
BULLONI 8x35 -
PIASTRINE - RONDELLE
8 x 24
