MANUALE D'USO STAFFE E MENSOLE
BRACKETS AND SHELVES USER MANUAL

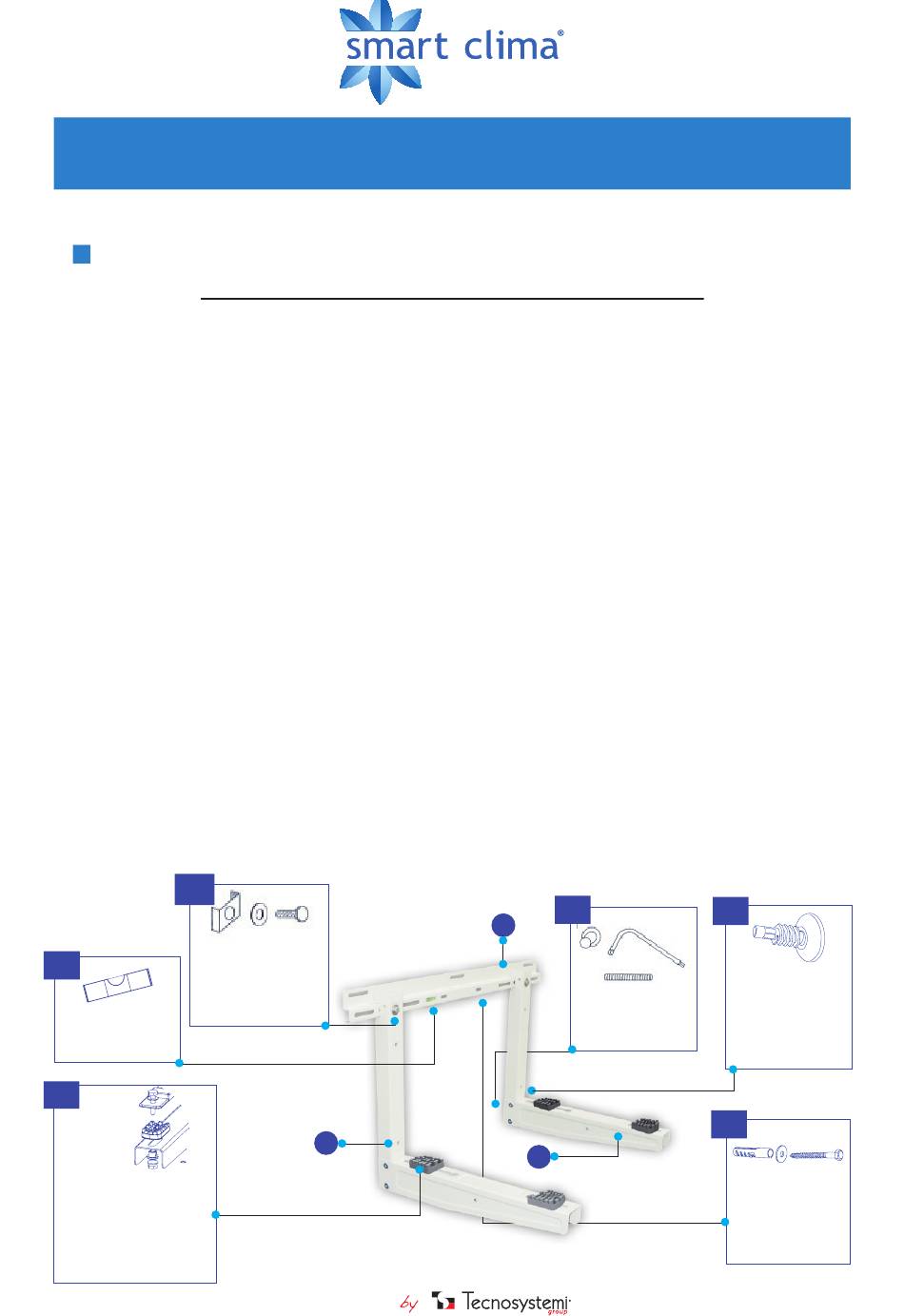

STAFFA "CLASSIC-TSMC" /
COD. 111000121 - 111000131 - 111000136
1. Fissare il braccio (1) alla mensola (2) usando le barre filettate e gli inserti a brugola (B) in
dotazione.
2. Fissare il braccio (1) alla barra (3) usando i bulloni 8x35, le piastrine e le rondelle 8x24 (D) in
dotazione
3. Fissare gli antivibranti (A) "SOFT" nella parte ventilatore per la portata max. di 60kg e gli
antivibranti "HARD" sotto la parte motore per una portata max. di 120 kg.
4. Avvitare completamente nell'apposita sede il piedino posteriore regolabile snodato (D).
5. Per il fissaggio della staffa a muro: metterla in bolla (F), fissare la barra (3) con le viti e i tasselli in
dotazione (E).
6. Ultimato il montaggio, avvitare da sotto la mensola il piedino posteriore regolabile snodato (D),
affinche' questo sia a contatto con il muro e permetta di regolare correttamente l'inclinazione
della staffa.
1. Fix the arm (1) to the shelf (2) using the threaded bars and Allen driver bits (B) supplied.
2. Fix the arm (1) to the bar (3) using the bolts 8x35, the plates and the washers 8x24 (D) supplied.
3. Fix the "SOFT" dampers (A) in the ventilator part for max. capacity of 60 kg and the "HARD" dampers
under the motor part with max. capacity of 120 kg.
4. Tighten the articulated adjustable rear foot (D)completely into the relevant seat.
5. To fix the bracket to the wall: make sure it is level (F), fix the bar (3) using the screws and plugs
supplied (E).
6. When assembly has been completed, screw the articulated adjustable rear foot (D) from under the
shelf, until it is in contact with the wall and allows to correctly adjust the inclination of the bracket.
C
BULLONI 8x35 -
F
PIASTRINE - RONDELLE
8x24
BOLTS 8x35 -
PLATES - WASHERS 8x24
2 Pz. / Pcs.
BOLLA INCORPORATA
BUILT-IN SPIRIT LEVEL
1 Pz. / Pc.
A
1
ANTIVIBRANTI BULLONI 8x35
DADO FLANGIATO
RONDELLE 8x24
DAMPERS BOLTS 8x35
FLANGED NUT WASHERS
8x24
4 Pz. / Pcs.
Accessories for
Air Conditioning
"CLASSIC-TSMC" BRACKET
Ventilation
Solutions
Accessories
For Heating
1
Air Curtains and
Accessories
Instruments &
B
3
INSERTI
A BRUGOLA
ALLEN DRIVER BITS
4 Pz. / Pcs.
2
COD. C20001033
REV. 04 / 22-07-2019
Multi - Zone
Air Control System
Tools
D
PIEDINO POSTERIORE
REGOLABILE
SNODATO
ARTICULATED
ADJUSTABLE REAR
FOOT
2 Pz. / Pcs.
E
C F
TASSELLI PER
FISSAGGIO A MURO
PLUGS FOR
FIXING TO WAL
3 Pz. / Pcs.
