MANUALE D'USO / USER MANUAL

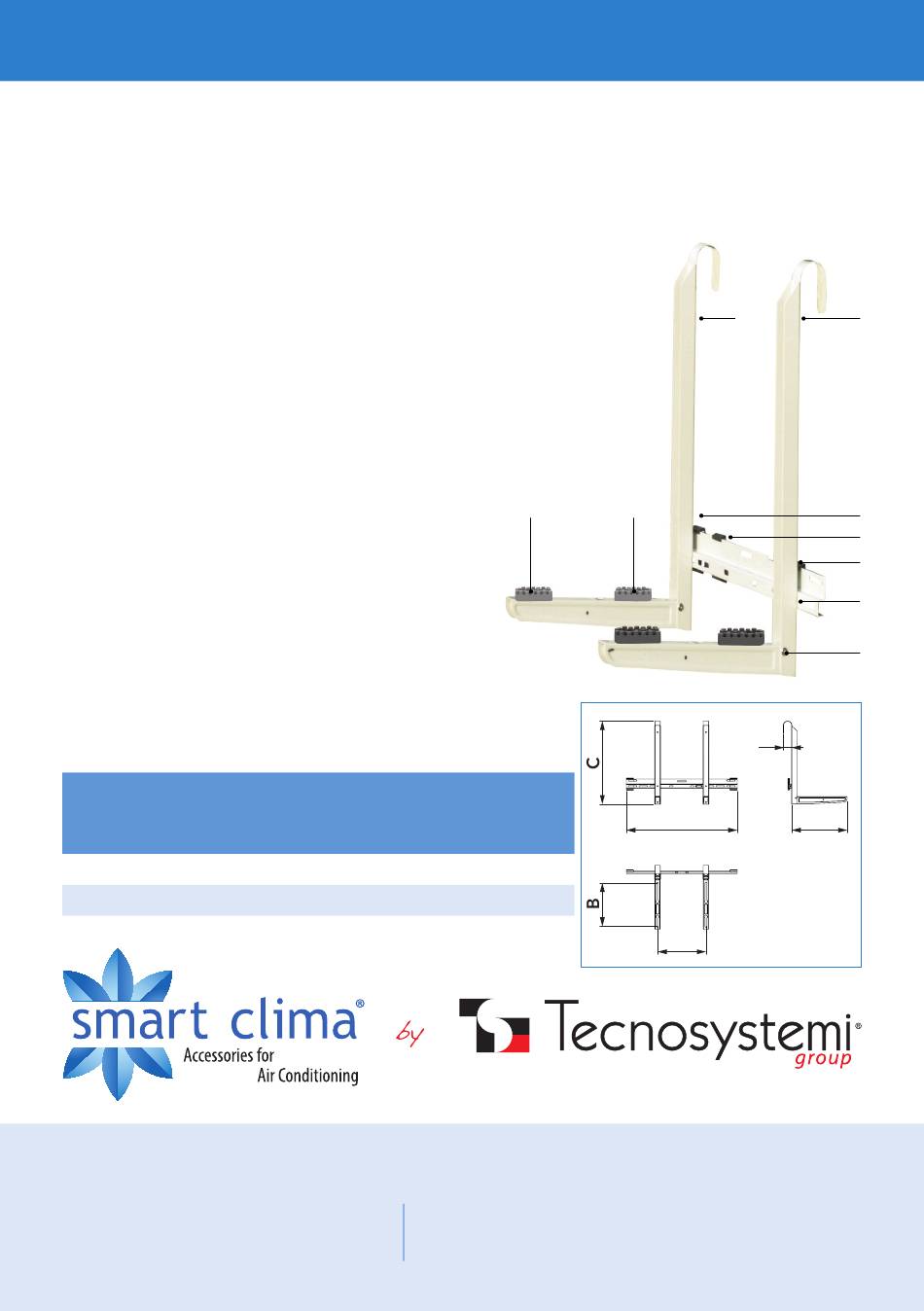

"MR" MENSOLA A RINGHIERA
"MR" RAILING BRACKET
• cod. 11100028
• cod. 11100029
1. Bullone m 8 x 35 / rondella m 8 x 24 x 2 / dado flangiato
dentellato m8 / Bolt m 8 x 35 / washer m 8 x 24 x 2 / ser-
rated flanged nut m8.
2. Inserire antivibrante 72 x 14 x 50
72 x 14 x 50.
3. Bullone m 8 x 16 / rondella m 8 x 24 x 2 / dado flangiato
m8 / Bolt m 8 x 16 / washer m 8 x 24 x 2 / flanged nut m8.
4. Inserto con vite brugola m 6 / barra filettata m 6 l = 40 mm
/ Insert with Allen screw m 6 / threaded bar m 6 l = 40 mm.
5. Bullone m 8 x 35 / dado flangiato m8 / rondella m8 / in-
serire antivibrante "no-shock" fissare gli antivibranti "soft"
nella parte ventilatore per la portata max. Di 60 kg e gli an-
tivibranti "hard" sotto la parte motore per una portata max.
di 120 kg. / Bolt m 8 x 35 / flanged nut m8 / washer m8 /
insert "no-shock" vibration damper mount the "soft" vibra-
tion dampers in the fan part for a max. capacity of 60 kg and
the "hard" vibration dampers under the motor part for a max.
capacity of 120 kg.
DIMENSIONI [mm]
CODICE
/ DIMENSIONS [mm]
/ CODE
A
11100028
350/760 150/310 600
11100029 350/760 180/380 700
Tecnosystemi S.p.A. - Società Benefit
www.tecnosystemi.com
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone +39 0438.500044 Fax +39 0438.501516
/ Insert vibration damper
B C D E
400 60
470 60
Numero Verde 800 904474
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 | Cap. Soc. € 5.000.000,00 i.v.
5
PORTATA
/ WEIGHT CAPACITY
[kg]
70
100
(only for Italy)
COD. CMU00047
REV. 04 / 19-07-2022
1
5
E
800
A
1
2
2
2
3
4
D
