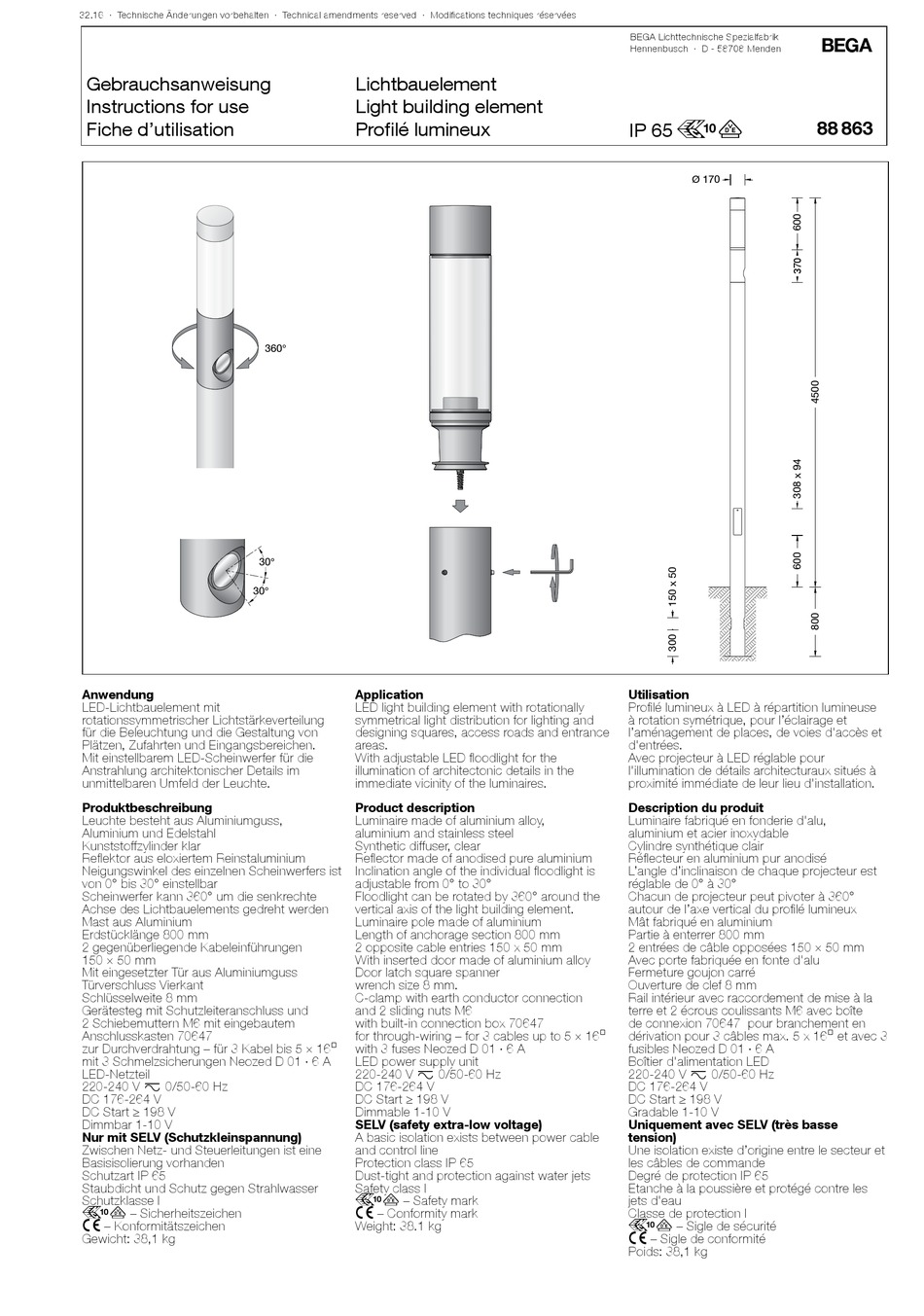

BEGA 88 863 Instructions For Use

32.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
30°
Anwendung
LED-Lichtbauelement mit
rotationssymmetrischer Lichtstärkeverteilung
für die Beleuchtung und die Gestaltung von
Plätzen, Zufahrten und Eingangsbereichen.
Mit einstellbarem LED-Scheinwerfer für die
Anstrahlung architektonischer Details im
unmittelbaren Umfeld der Leuchte.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kunststoffzylinder klar
Reflektor aus eloxiertem Reinstaluminium
Neigungswinkel des einzelnen Scheinwerfers ist
von 0° bis 30° einstellbar
Scheinwerfer kann 360° um die senkrechte
Achse des Lichtbauelements gedreht werden
Mast aus Aluminium
Erdstücklänge 800 mm
2 gegenüberliegende Kabeleinführungen
150 × 50 mm
Mit eingesetzter Tür aus Aluminiumguss
Türverschluss Vierkant
Schlüsselweite 8 mm
Gerätesteg mit Schutzleiteranschluss und
2 Schiebemuttern M6 mit eingebautem
Anschlusskasten 70647
zur Durchverdrahtung – für 3 Kabel bis 5 × 16@
mit 3 Schmelzsicherungen Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Dimmbar 1-10 V
Nur mit SELV (Schutzkleinspannung)
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schutzklasse I
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 38,1 kg
Lichtbauelement
Light building element
Profilé lumineux
360°
30°

Application

LED light building element with rotationally
symmetrical light distribution for lighting and
designing squares, access roads and entrance
areas.
With adjustable LED floodlight for the
illumination of architectonic details in the
immediate vicinity of the luminaires.

Product description

Luminaire made of aluminium alloy,
aluminium and stainless steel
Synthetic diffuser, clear
Reflector made of anodised pure aluminium
Inclination angle of the individual floodlight is
adjustable from 0° to 30°
Floodlight can be rotated by 360° around the
vertical axis of the light building element.
Luminaire pole made of aluminium
Length of anchorage section 800 mm
2 opposite cable entries 150 x 50 mm
With inserted door made of aluminium alloy
Door latch square spanner
wrench size 8 mm.
C-clamp with earth conductor connection
and 2 sliding nuts M6
with built-in connection box 70647
for through-wiring – for 3 cables up to 5 × 16@
with 3 fuses Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Dimmable 1-10 V
SELV (safety extra-low voltage)
A basic isolation exists between power cable
and control line
Protection class IP 65
Dust-tight and protection against water jets
Safety class I
r – Safety mark
c – Conformity mark
Weight: 38.1 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
r
IP 65
Ø 170
Utilisation
Profilé lumineux à LED à répartition lumineuse
à rotation symétrique, pour l'éclairage et
l'aménagement de places, de voies d'accès et
d'entrées.
Avec projecteur à LED réglable pour
l'illumination de détails architecturaux situés à
proximité immédiate de leur lieu d'installation.
Description du produit
Luminaire fabriqué en fonderie d'alu,
aluminium et acier inoxydable
Cylindre synthétique clair
Réflecteur en aluminium pur anodisé
L'angle d'inclinaison de chaque projecteur est
réglable de 0° à 30°
Chacun de projecteur peut pivoter à 360°
autour de l'axe vertical du profilé lumineux
Mât fabriqué en aluminium
Partie à enterrer 800 mm
2 entrées de câble opposées 150 × 50 mm
Avec porte fabriquée en fonte d'alu
Fermeture goujon carré
Ouverture de clef 8 mm
Rail intérieur avec raccordement de mise à la
terre et 2 écrous coulissants M6 avec boîte
de connexion 70647 pour branchement en
dérivation pour 3 câbles max. 5 x 16@ et avec 3
fusibles Neozed D 01 · 6 A
Boîtier d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
Gradable 1-10 V
Uniquement avec SELV (très basse
tension)
Une isolation existe d'origine entre le secteur et
les câbles de commande
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Classe de protection I
r – Sigle de sécurité
c – Sigle de conformité
Poids: 38,1 kg
!
88 863
