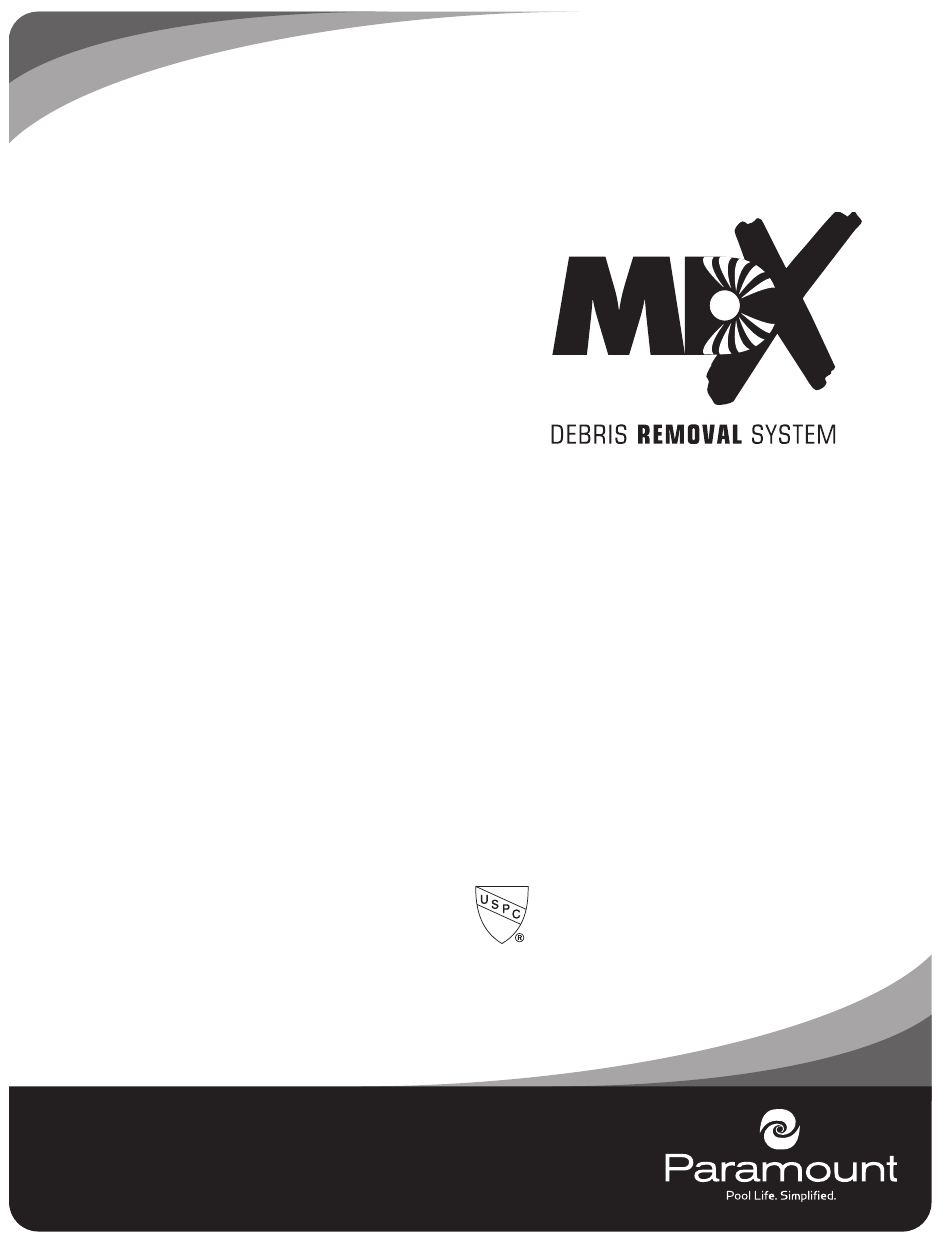

MDX DEBRIS REMOVAL SYSTEM MANUAL
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11
U.S. Patent No.: 6,810,537, 7,089,607, 7,178,179
ASME/ANSI A112.19.8M—1987 LISTED
Notice to Installers:
Read and follow these instructions. Give these instructions to
the facility owner. Follow all codes and regulations that apply
to the design, installation and use of suction outlet fittings.
MDX0804
004-027-8750-00
2/07
295 East Corporate Place • Suite 100 • Chandler, AZ 85225
T oll Free: 1.800 . 621.5886 • Phone: 480.893.7607 • Fax: 480.753.3397
paramount@1Paramount.com • www.1Paramount.com
1
