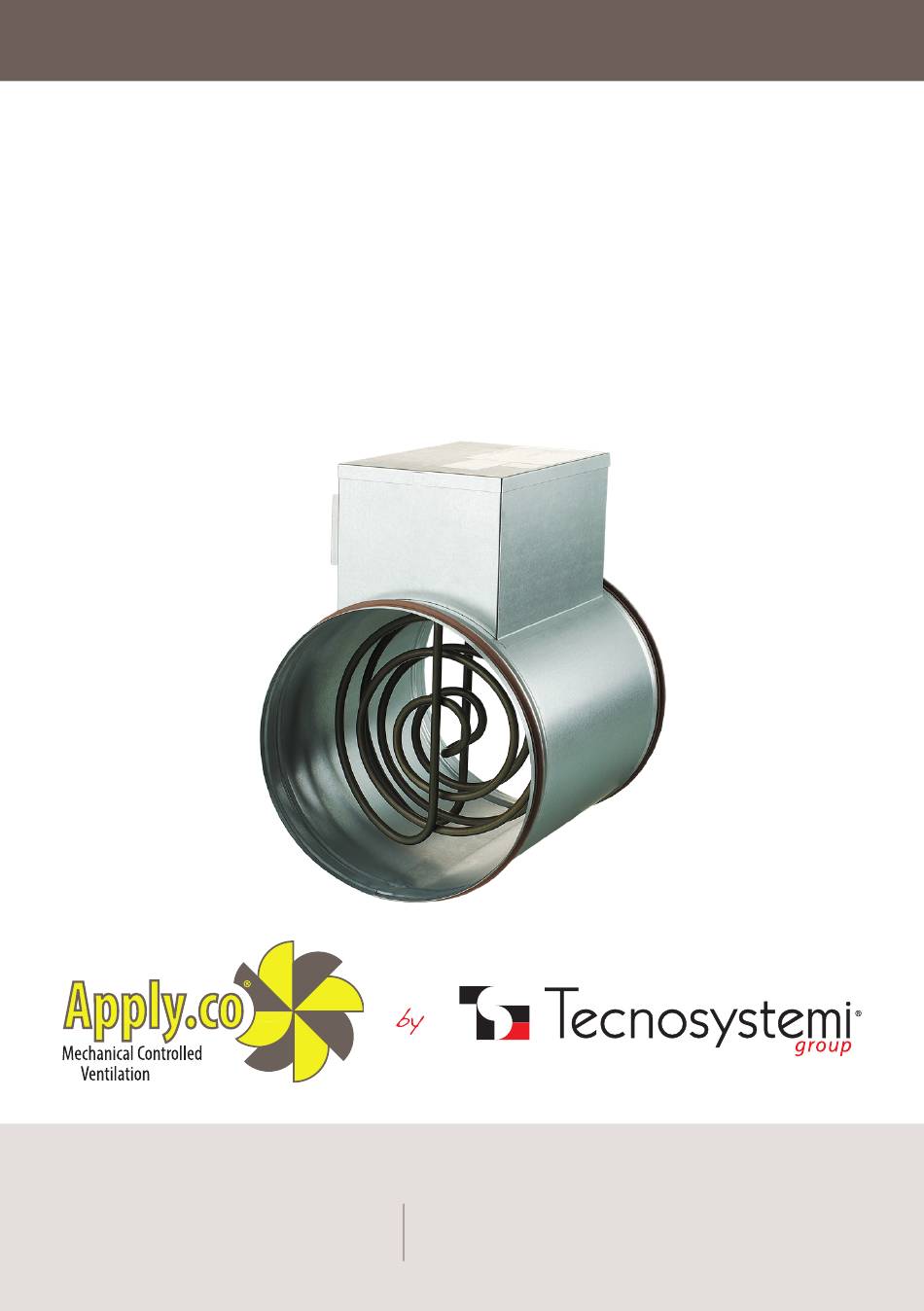

MANUALE D'USO / USER MANUAL
BATTERIA ELETTRICA CON TERMOSTATO
PER RECUPERATORE DI CALORE
DA 1000 A 4000 m
ELECTRICAL COIL WITH THERMOSTAT FOR
HEAT RECOVERY FROM 1000 TO 4000 m³/h
• cod. ACC400005 • cod. ACC400006
• cod. ACC400007 • cod. ACC400008
• cod. ACC400009
Tecnosystemi S.p.A. - Società Benefit
www.tecnosystemi.com
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italy
Phone +39 0438.500044 Fax +39 0438.501516
/h
3
Numero Verde 800 904474
email: info@tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 | Cap. Soc. € 5.000.000,00 i.v.
COD. CMU00089
REV. 01 / 05-08-2022
(only for Italy)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tecnosystemi Apply.co ACC400005
Summary of Contents for Tecnosystemi Apply.co ACC400005
- Page 1 HEAT RECOVERY FROM 1000 TO 4000 m³/h • cod. ACC400005 • cod. ACC400006 • cod. ACC400007 • cod. ACC400008 • cod. ACC400009 Tecnosystemi S.p.A. - Società Benefit www.tecnosystemi.com Numero Verde 800 904474 via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia...
-
Page 2: Caratteristiche Tecniche
DESCRIZIONE / DESCRIPTION Batteria elettrica con resistenza a filo montata su canale in lamiera zincata e completo di: • termoprotettore a riarmo automatico (55°C) e termoprotettore a riarmo manuale (85°C); • relè/teleruttore e morsettiera; • termostato da canale regolabile da -30 a +30°C La batteria è... -
Page 3: Installazione
DIMENSIONI / DIMENSIONS PESO CODICE TAGLIA / WEIGHT / CODE / MODEL [mm] [mm] [mm] [mm] [kg] ACC400005 315-3 ACC400006 315-4 ACC400007 355-6 ACC400008 400-12 ACC400009 400-16 ATTENZIONE! Si fa presente che il seguente manuale contiene avvertenze di sicurezza e informazioni importanti, leggere attentamente in ogni sua parte lo stesso. - Page 4 MONTAGGIO La batteria elettrica è predisposta per il collegamento maschio con un canale circolare dello stesso diametro nominale, il quale deve abbracciare completamente il collo del riscaldatore fino ad arrivare in battuta. Eseguendo l’installazione del riscaldatore, assicurarsi che la scatola di connessione elettrica venga collocata in una posizione favorevole, fornendo un facile accesso all’interno della scatola.
-
Page 5: Collegamento Elettrico
CONTROLLI / CONTROLS Prima di collegare l’alimentazione al riscaldatore, verificare che: • Non vi siano cavi liberi all’interno della scatola di alimentazione. Se questo è il caso connetterli seguendo lo schema a corredo del riscaldatore. In caso di dubbio, contattare il rivenditore. •... - Page 6 SICUREZZA / SECURITY AVVERTENZE GENERALI Prima di avviare il riscaldatore, controllare che l’installazione soddisfi le seguenti condizioni: • Il montaggio meccanico deve rispettare quanto indicato alla voce montaggio; • L’impianto elettrico soddisfa le condizioni alla voce collegamento elettrico; • Assicurarsi che l’impianto di distribuzione dell’aria sia in funzione; •...
- Page 7 SURRISCALDAMENTO / OVERHEATING Il surriscaldamento del riscaldatore è uno stato in cui la temperatura dell’aria nel riscaldatore supera i 55°C (±10%). Questa situazione si verifica normalmente in caso di ridotta portata d’aria o nel caso si sia utilizzato un riscaldatore troppo potente rispetto al flusso d’aria reale- Raggiunto questo primo step di temperatura, il 1°...
-
Page 8: Manutenzione
RESPONSABILITÀ / RESPONSIBILITY Il prodotto è stato progettato e costruito per l’utilizzo all’interno di un sistema di ventilazione; qualsiasi altra applicazione verrà considerata come uso improprio e potrà eventualmente danneggiare il riscaldatore o causare lesioni personali, eventualità per le quali il costruttore non potrà essere tenuto responsabile. Il costruttore non è... -
Page 9: Schema Elettrico
SCHEMA ELETTRICO / WIRING DIAGRAM I collegamenti elettrici devono essere fatti da personale autorizzato e qualificato e devono rispettar e la normativa vigente. I cavi di alimentazione devono entrare nella scatola elettrica tramite i passacavi posti sul lato. Il collegamento della batteria deve essere fatto seguendo scrupolosamente lo schema elettrico allegato The electrical connections must be made by... -
Page 10: Garanzia
GARANZIA WARRANTY La garanzia ha durata di 1 (uno) anno a decorrere dalla data di consegna indicata sul d.d.t (bolla). E’ prevista altresì l’estensione d’ufficio, a titolo gratuito, per il secondo anno (due anni complessivi di garanzia) con decorrenza sempre dalla data indicata nel d.d.t di consegna (bolla). - Page 11 NOTE NOTES...
- Page 12 Tecnosystemi S.p.A. Società Benefit www.tecnosystemi.com via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516 email: info@tecnosystemi.com 800 904474 ONLY FOR ITALY C.F. - P. IVA - R.I.TV IT02535780247 Cap.
