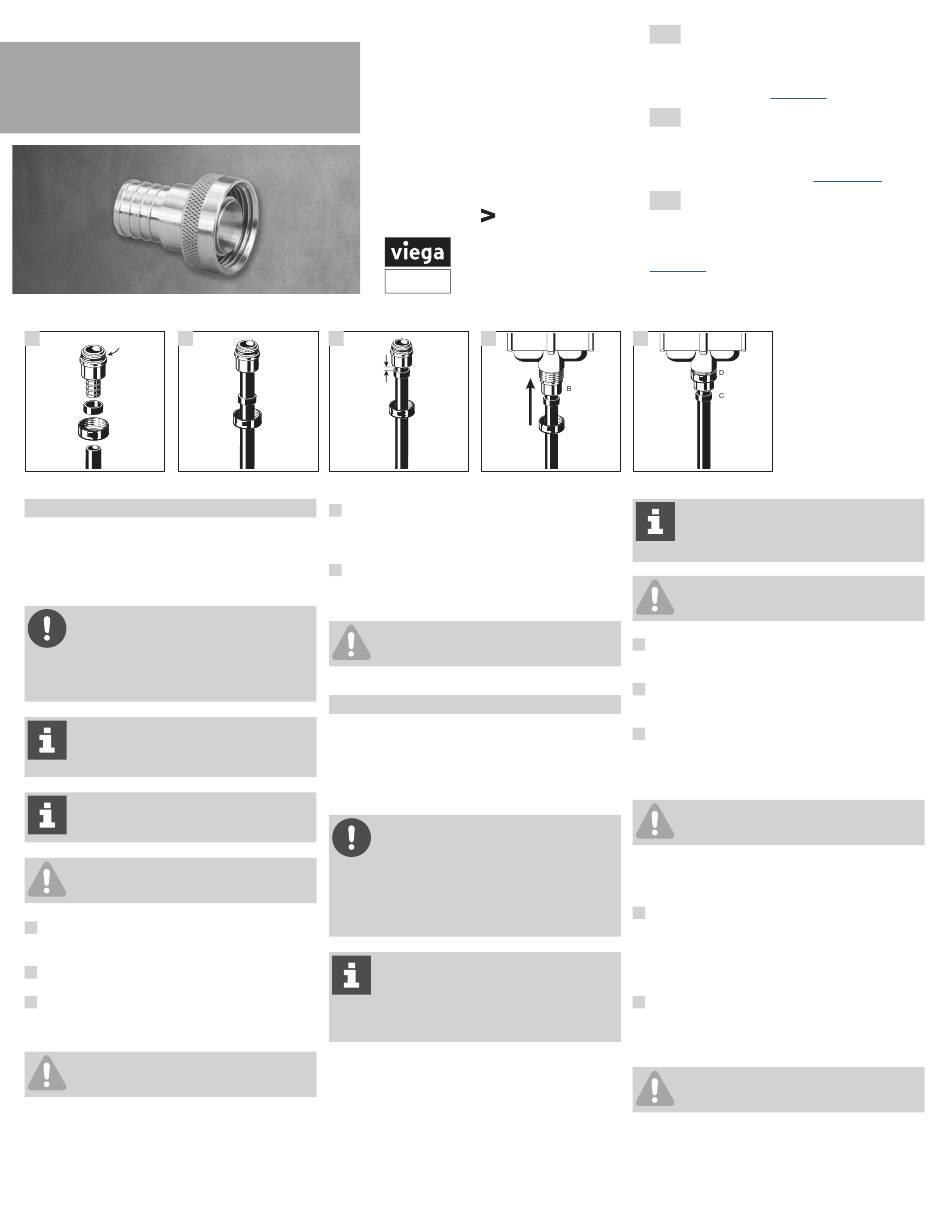

Viega PureFlow Crimp Supply Adapter Product Instructions

Product Instructions
Viega PureFlow Crimp Supply
®
Adapter
1 2
A
B
C
D
EN
Viega PureFlow Crimp Supply
Adapter
Zero Lead ManaBloc Supply Connection
®
Viega products are designed to be
installed by licensed and trained plumbing
and mechanical professionals who are
familiar with Viega products and their installation.
Installation by non-professionals may void
Viega LLC's warranty.
Zero lead identifies Viega products meeting
the lead free requirements of NSF 61-G
through testing under NSF/ANSI 372 (0.25%
or less maximum weighted average lead content).
The water supply to the ManaBloc shall be
turned off before attempting installation of
crimp supply adapters.
CAUTION!
Use only supplied sealing element
1
Slide the supplied swivel nut (D) and a crimp ring
(C) onto the tubing (threads of the nut toward the
end of the tubing).
2
Insert the barbed end of the fitting (B) fully into the
end of the tubing as shown.
3
Slide the crimp ring (C) to within ⅛" to ¼" from the
end of tube. Crimp the ring with an appropriately
sized full-circle crimp tool.
CAUTION!
Do not crimp twice.
Refer to the current Viega PureFlow Water System
Installation Manual for additional crimping information.
3
⅛"
B
to
C
¼"
4
Ensuring sealing element (A) is in place and clean
of any dirt or debris, wet sealing element with tap
water. Insert fitting (B) into desired supply port
until the fitting flange sets flush with the port.
5
Slide the swivel nut (D) over the crimped ring (C)
and thread the nut onto the ManaBloc supply
port. Hand tighten only.
CAUTION!
Do not over tighten.
Adaptador de alimentación de
engarce Viega PureFlow
Accesorio de adaptador de alimentación
Zero Lead ManaBloc
Los productos de Viega están diseñados
para ser instalados por plomeros y
mecánicos profesionales, capacitados
y con licencia, que estén familiarizados con los
productos Viega y su instalación. La instalación
realizada por personal no profesional puede
anular los términos y condiciones del producto
de Viega LLC.
ZERO LEAD identifica a los productos
Viega ® que cumplen los requisitos de
la NSF 61-G mediante la realización de
pruebas de acuerdo a NSF/ANSI 372 (contenido
de plomo promedio ponderado máximo de 0.25 %
o menos).
Viega LLC
585 Interlocken Blvd.
Broomfield, CO 80021
Phone (800) 976-9819
www.viega.us
4 5
engarce.
1
2
ES
3
®
®
4
5
EN
Product Instructions
Viega PureFlow Crimp Supply
Adapter
This document is subject to updates. For the most current Viega
technical literature please visit www.viega.us.
ES
Instrucciones del Producto
Adaptador de alimentación de
engarce Viega PureFlow
Este documento está sujeto a actualizaciones. Para consultar la más
reciente literatura técnica de Viega visitar www.viega.us/es.
Directives du Produit
FR
Adaptateur d'alimentationserti
PureFlow de Viega
Ce document est soumis à des mises à jour. Pour consulter les
manuels techniques Viega les plus récents, consultez notre site
www.viega.ca.
PI-PF 521110 0621 PureFlow Crimp Supply Adapter (EN ES FR)
Hay que cortar el suministro de agua al
ManaBloc antes de intentar la instalación
de adaptadores de alimentación de
ADVERTENCIA!
Usar solamente el elemento sellador
suministrado
Deslizar la tuerca giratoria suministrada (D) y un
anillo de engarce (C) en la tubería (roscas de la
tuerca hacia el extremo del tubo).
Insertar el extremo dentado del accesorio (B)
completamente en el extremo de la tubería como
se muestra.
Deslizar el anillo de engarce (C) hasta que esté
entre ⅛" a ¼" del extremo de la tubería. Engarzar
el anillo con una herramienta de engarce de
círculo completo del tamaño adecuado.
ADVERTENCIA!
No engarzar dos veces.
Para más información sobre el engarce consultar
el manual actual de instalación de los sistemas de
agua Viega PureFlow.
Asegurarse de que el elemento sellador (A) esté
en su lugar y limpio de suciedad o escombros,
mojar el elemento sellador con agua del
grifo. Insertar el accesorio (B) en el puerto de
alimentación deseado hasta que la brida del
accesorio esté a ras del puerto.
Deslizar la tuerca giratoria (D) sobre el anillo de
engarce (C) y enroscar la tuerca en el puerto de
alimentación del Manabloc. Apretar únicamente
a mano.
ADVERTENCIA!
No apretar en exceso.
