ELIT 140E Instruction Manual

Bruk av strømtang
Sett "powerknappen" til " on".
1.
Sett "range" knappen til ønsket måleområde:
2.
Laststrømmer: 3 0/300A （300mA v ed lave strømmer）
Lekkasjestrøm: 3 0/300mA
Åpne strømtangen med knappen på siden og plasser den rundt ønsket lerder(e)
3.
a)Måling av laststrømmer,
tangkjeft kun rundt en faseleder
b) Måling av lekkasjestrøm på jordleder
Måling av lekkasjestrøm med tangkjeft rundt alle aktive faseledere
(også N der denne er distribuert)
1-fase
Les av målt verdi
4.
Hvis du gjør målinger på et mørkt sted eller på et sted der det er
er vanskelig å se avlesningene, bruk "Data Hold" bryteren.
5. Hvis du ønsker å bruke ELIT 140E videre etter at den automatiske
avslåingsfunksjonen er aktivert, kan du enten trykke på DATA H.-
bryteren eller slå av strømbryteren og deretter slå den på igjen.
Etter bruk setter du strømbryteren til "OFF"
6.

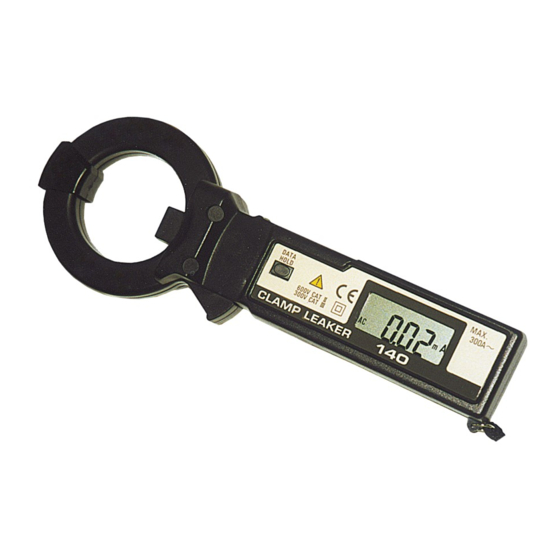

ELIT 140E lekkasjestrømtang
Brukermanual
3-fase(N skal også gjennom
Tang om den er fremført
Pass på!
Sørg for at batteri er montert inn og har tilstrekkelig nivå. Se "batteribytte" for
●
info.
Ved for lav batterispenning vil symbolet for batterinivå vises i displayet:
●
Ikke bruk instrumentet i områder ved store variasjoner i temperatur
●
Advarsel
Når du måler lekkasjestrømmen nær stor strømledning eller stort
magnetfelt, kan målingen påvirkes.
Verdi i displayet kan bli ustabil og måling ikke korrekt.
Advarsel
ELIT 140E må ikke brukes på ledere med strømtrekk over 300A, dette
kan skade tangen.
Batteribytte
● E tter a t s trømbryteren e r s att t il A 5, f jerner d u b atteridekselet p å
●
baksiden a v e nheten.
● S ett L R-44 e ller S R-44 i nn i b atterikassen, o g s ørg f or a t r iktig p olaritet
blir o bservert.
● B ytt a lltid u t b egge batterier samtidig.
Dra opp
Plasser batterier med positiv
side opp
