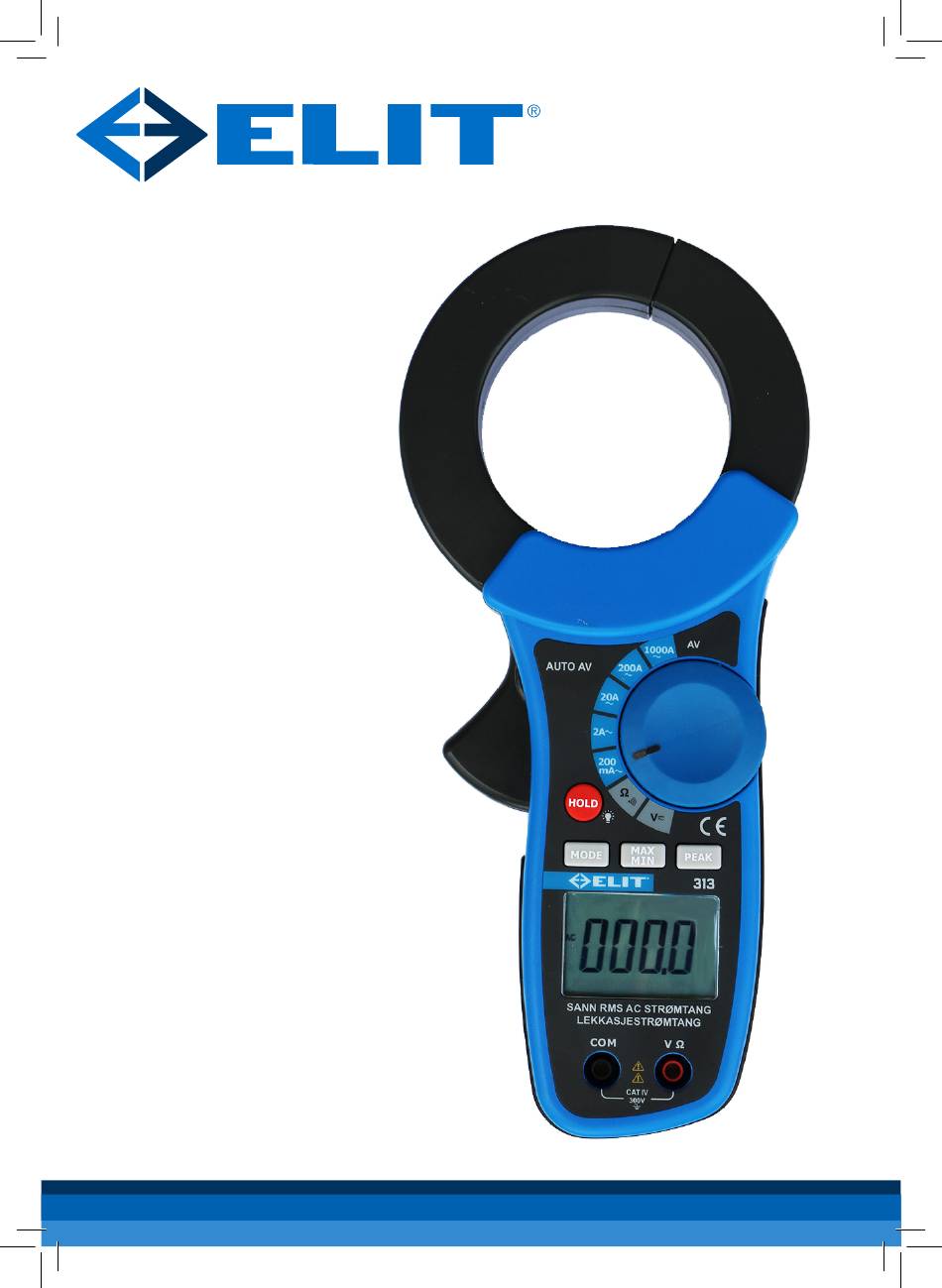

- Page 1 B R U K E R M A N U A L U s e r ma n u a l ELIT 313 LEKKASJESTRØMTANG www.elit.no...
-
Page 2: Table Of Contents
E. Toppverdimåling ........................10 F. Holding av LCD avlesing & bakgrunnsbelysning PÅ / AV ........... 10 G. Registrere MAX / MIN verdier ....................11 H. Automatisk avslåing (Auto-Power-Off)................11 IV. Spesifikasjoner ........................... 11 V. Batteribytte ...........................13 English manual page 14 elit 313 LEKKASJESTRØMTANG... -
Page 3: Funksjoner
8. Hurtig søylediagram/bargraf (reagerer 20 ganger per sekund.) For raske hendelser. 9. Kontinuitetsmåling. 10. Max / Min og Data Hold funksjoner. 11. Peak verdi måling. 12. 600V overbelastningsvern for DC / ACV, og ohm målinger. 13. Enkel dreiebryterinnstilling for hvert funksjonsvalg. elit 313 LEKKASJESTRØMTANG... -
Page 4: Panelbeskrivelse
En leder i tangkjeft ved vanlig strømmåling, og alle ledere unntatt jordleder ved lekkasjestrømsmåling. 2. Tangkjeftåpner Denne brukes til å åpne tangkjeften. 3. Funksjonsvelger Denne brukes til å velge målefunksjonen brukeren ønsker, som for eksempel AC / DCV, ACA, ohm og kontinuitet. elit 313 LEKKASJESTRØMTANG... - Page 5 Peak & Max / Min symboler er inkludert. 9. V / Ω inngangsterminal Denne terminalen blir brukt som inngang for spenning eller ohm / kontinuitets målinger. 10. COM terminal Denne terminalen blir brukt som felles referanseterminal. elit 313 LEKKASJESTRØMTANG...
- Page 6 16. Enhets symboler Når en funksjon er valgt tilsvarende enhet (V, Ω, A, eller Hz) skal det vises på LCD. 17. Hand stropp Stikk hånden inn gjennom hullet i stropp for å unngå utilsiktet misting av strømtang. elit 313 LEKKASJESTRØMTANG...
-
Page 7: Bruksanvisning
1. Lekkasjestrøm strømmer inn i jordlederen a. Sett dreiebryteren til ønsket område. b. Press inn avtrekkeren for å åpne kjeften og omslutt ledningen. Kontroller at de to halve kjevene er skikkelig lukket. c. Les av den målte verdien fra displayet. elit 313 LEKKASJESTRØMTANG... -
Page 8: Ubalansert Lekkasjestrøm
Press inn avtrekkeren for å åpne tangkjeften og omslutt alle ledningene. Enfase, to ledninger i tangkjeft. Tre fase IT-nett, tre ledninger i tangkjeft, eller ved TN-nett, alle ledninger i tangkjeft unntatt jordleder. Pass på at tangkjeften er skikkelig lukket. c. Les av den målte verdien fra displayet. elit 313 LEKKASJESTRØMTANG... -
Page 9: Bruk Av 50/60Hz Og Frekvensbredde Funksjon
B. AC Laststrømmålinger Belastningsstrøm a. Sett dreiebryteren til ønsket område. b. Trykk inn tangkjeftutløseren for å åpne tangkjeften og omslutt bare en ledning. c. Les den målte verdien fra displayet. elit 313 LEKKASJESTRØMTANG... -
Page 10: Ac / Dc Spenningsmåling
Peak Hold-funksjonen ”fanger” toppverdien (peak) til AC eller DC spenning eller vekselstrøm. Måleren kan fange negative eller positive topper så raskt som 10 millisekunder i varighet. F. Holding (”frysing”) av avlest verdi Trykk på HOLD knappen og måleverdi ”fryses” så på skjermen. elit 313 LEKKASJESTRØMTANG... -
Page 11: Registrere Max / Min Verdier
AC / DC spenning (inngangsimpedans: 10MΩ) OMRÅDE OPPLØSNING 50/60 HZ (40-1KHZ) OVERLAST- BESKYTTELSE 600V 0.1V ±1.5%±2dgts ±2.0%±4dgts AC/DC 600V Motstand (Ω) og kontinuitet: (åpen spenning 0.4V) OMRÅDE OPPLØSNING NØYAKTIGHET PIPE BESKYTTELSE 0.4-400Ω 0.1Ω ±1.5%±4dgts <38.0Ω AC/DC 600V elit 313 LEKKASJESTRØMTANG... - Page 12 85% relativ Lagringstemperatur: -20°C til 60°C Lagringsfuktighet: mindre enn 75% relativ Dimensjon: 250mm (L) x 113mm (W) × 45mm (H) Vekt: 200g (batteri inkludert) Tilbehør: Bæreveske × 1 Brukermanuell × 1 9V NEDA 1604 × 1 elit 313 LEKKASJESTRØMTANG...
-
Page 13: Batteribytte
A. Slå av instrumentet og fjern strømtang fra målearbeid. B. Fjern skruen på batterirommet. C. Fjern deksel fra batterirommet. D. Fjern de gamle batteriene. E. Sett inn ett nytt 9V NEDA 1604 eller G6F22 batteri. F. Sett deksel på batterirommet og fest skruen. elit 313 LEKKASJESTRØMTANG... - Page 14 Ⅱ.Panel Description 1.Transformer Jaw This is used to pick up current signal. To measure AC current, conductor must be enclosed by the 68 mm diameter jaw. 2.Transformer Trigger This is used to open the jaw. 3.Function Selector Switch This is used to select the function user desired, such as AC/DCV ,ACA, ohm and continuity.
- Page 15 displayed and updated during measurement. Press once, minimum value shall be displayed and updated. press again, maximum value shall be displayed and updated. Press & hold the button again (the third push ),clamp meter return to normal measurement mode. 5. Peak hold Button This button is used to enable the Peak value to be displayed and updated during measurement.
- Page 16 LCD Description: 11.Low Battery Symbol When this symbol appears, it means the battery voltage drops below the minimum required voltage. Refer to Section V for battery replacement. 12. Data Hold Symbol Once the hold button is pressed, this symbol appears on LCD. 13.Bargraph Bargraph has forty segments.
- Page 17 Ⅲ. Operation Instructions A. AC Leakage Current Measurements WARNING: Make sure that all the test leads are disconnected from the meter’s terminals for current measurement. 1. Leakage current Flowing into Ground conductor...
- Page 18 a.Set the rotary switch at desired range. b.Press the trigger to open the jaw and fully encloes the wire goes to the ground. Make sure the two half jaws are properly closed. c.Read the measured value from the LCD display. 2.
- Page 19 a. Set the rotary switch at desired range b.Press the trigger to open the jaw and fully enclose all two wires (single phase, two wires), three wires(three phases, three wires), or four wires(three phases, four wires).Make sure the two half jaws are properly closed.
- Page 20 a. Set the rotary switch at desired range. b. Press the trigger to open the jaw and fully enclose only one wire. No air gap is allowed between the two half jaws. c. Read the measured value from the LCD display. C.AC/DC Voltage Measurements WARNING: Maximum input for DC V is 600,and for AC V is 600.
- Page 21 WARNING: Before taking any in-circuit resistance measurement, remove power from the circuit being tested and discharge all the capacitors. D. Resistance and Continuity Measurement 1. Set the rotary switch at Ω 2. Insert the test leads into the input jack. 3.
- Page 22 G.Finding the MAX/MIN Value Press the MAX/MIN button to enable the maximum and minimum values to be recorded and updated during measurement. Push the button once, the maximum value shall be displayed and updated. Push again (second push ), the minimum value shall be displayed. Push again(third push), MAX/MIN function shall be disabled and return to the normal measurement mode.
- Page 23 Overload indication: left most digit blinks Power Consumption: 10mA(approx.) Low battery indication: Sampling Time: 2 times/sec.(display) 20 times/sec.(bargraph) Operating Temperature: -10℃ to 50℃ Operating Humidity: less than 85% relative Storage Temperature: -20℃ to 60℃ Storage Humidity: less than 75% relative Dimension 250mm(L) ×...
- Page 24 Ved spørsmål, service og kalibrering, kontakt: ELIT AS Hellenvegen 9 202 GJERDRUM www.elit.no firmapost@elit.no +47 63938880 www.elit.no...
