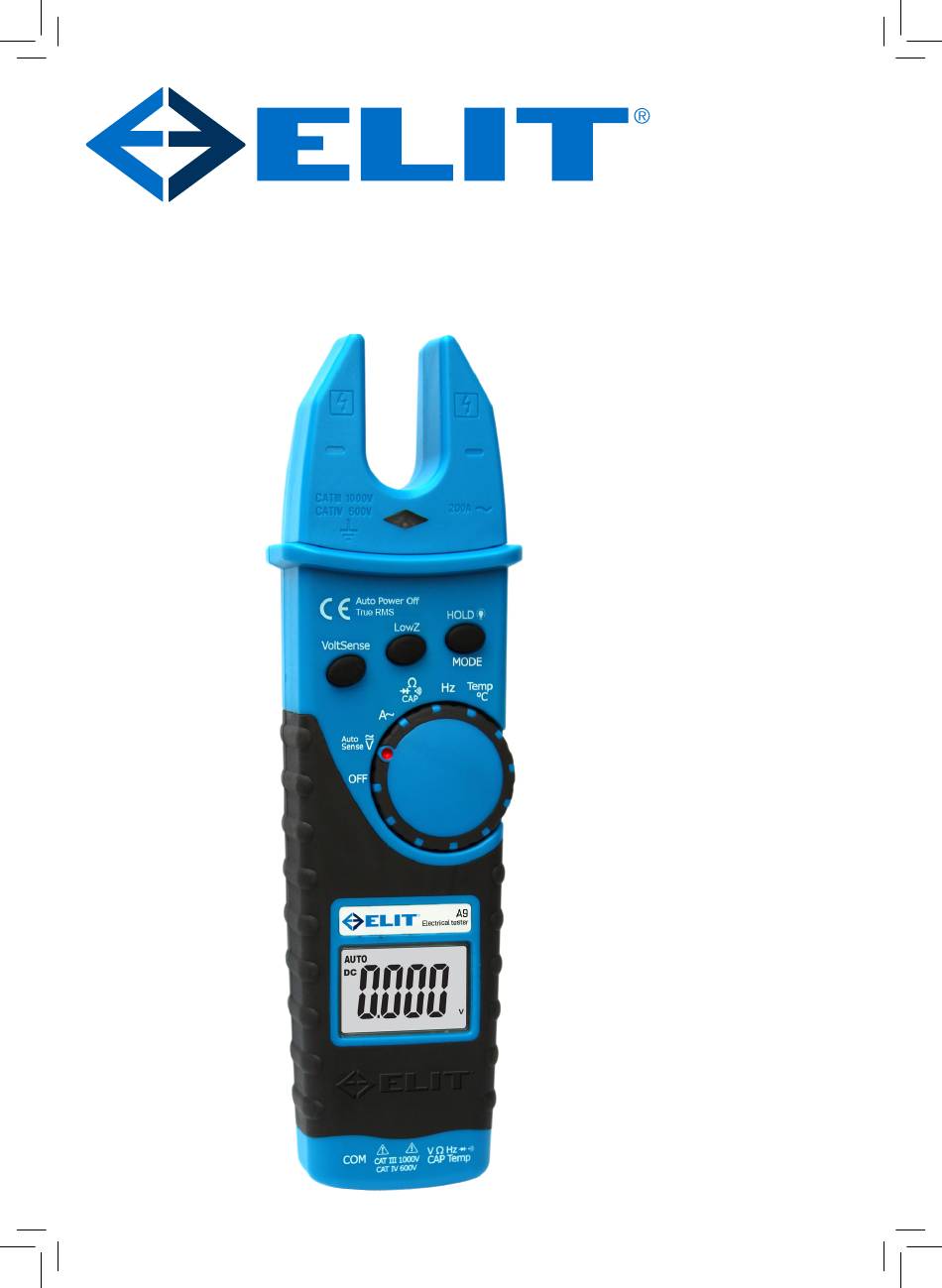

- Page 1 NÅR FAGKUNNSKAP & KOMPETANSE TELLER BRUKERMANUAL ELIT A9 ÅPEN STRØMTANG WWW.ELIT.NO...
-
Page 2: Table Of Contents
3. Beskrivelse ......................................s.4 4. Displayets Ikon Beskrivelse ................................s.5 5. Spesifikasjoner ..................................... s.5 6. Generelle spesifikasjoner ................................s.8 7. Bruk ..........................................s.8 8. Vedlikehold ......................................s.11 Dansk manual ......................................s.12 Svensk manual ....................................... s.22 Engelsk manual .......................................S.32 elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... -
Page 3: Introduksjon
INTRODUKSJON ELIT A9 er en håndholdt digital strømtang med åpen tangkjeft. Den kan bli brukt i de fleste anlegg der AC strøm- måling kreves, og hvor en trenger å komme lett og hurtig til den strømførende lederen, samt hvor en i tillegg kan måle høye strømmer nøyaktig. -
Page 4: Forsiktighet
Spenningsmåling i stikkontakter kan være vanskelig på grunn av usikkerheten i forbindelse med de innfelte elektriske kontaktene. • Hvis utstyret brukes på en måte som ikke er spesifisert av produsenten ELIT AS, kan beskyttelsen av utsty- ret bli svekket. Funksjon... -
Page 5: Displayets Ikon Beskrivelse
1V~4V ± (2% + 5d) AC SPENNING ± (1.5% + 2d) 10mV (Auto Sense) 400V ± (1.5% + 2d) 100mV TRMS 1000V ± (2% + 2d) Inngangsimpedans: 10 Mohm Overspenningsbeskyttelse: 1000Vrms Frekvensrespons: 50Hz~400Hz elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 6 ± (1.2% + 2d) 0.1Hz 4KHz ± (1.2% +2d) FREKVENS 40KHz ± (1.2% + 2d) 10Hz 400KHz ± (1.2% + 2d) 100Hz 10MHz ± (1.2% + 2d) 100Hz Inngangssensitivitet: 10mV RMS. Over område vern: 600V rms elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 7 Lederretning DCA er ca 1.5mA, Lederretningsspenningsfall på diode og i sperreretning ca. <3V DIODE <0,35mA teststrøm Summer gir en lang tone dersom mot- Kontinuitet “summer” stand er under 50ohm Over område vern: 250V RMS elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 8: Generelle Spesifikasjoner
1. Sett den sorte måleledningen i COM terminalen og den røde måleledningen i den positive • TEMP terminalen. V•Hz%•Ω•CAP• 2. Automatisk veksling mellom AC eller DC. 3. Koble måleledninger i parallell med kretsen som skal måles. 4. Les av spenningen på LCD display. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 9 OL, er dioden god. Hvis begge målingene viser OL er enheten åpen. Hvis begge målingene er svært små eller ‘0’ er enheten kortsluttet. Merk: Når denne posisjonen er valgt kan ikke Dato Hold og bakgrunnslys funksjonen brukes. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 10 For å ”fryse” måleavlesning på skjermen trykker en på HOLD knappen. Mens data hold er aktiv vil HOLD vises på LCD skjermen. Trykk på HOLD knappen igjen for å gå tilbake til normal målemodus. Merk: ved måling av motstand, kontinuitet, kapasitans og diodetest kan HOLD knappen ikke brukes. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 11: Vedlikehold
3. Erstatte 2 stk 1,5V AAA batteri. 4. Steng batterideksel. Temperaturprobebytte Ved utskifting av dårlig ledningsprobe (med banan stikkforbindere) er delenummeret TP- A9 Merk: For å bruke en type K termoelementprobe som avsluttes av en subminiatyr (flatt blad)-kontakt vil en subminiatyr-til-bananplugg adapter (delenummer TIK-4) være påkrevd. - Page 12 3. Beskrivelse ......................................s.14 4. Displayets Ikonbeskrivelse ................................s.15 5. Specifiktioner ...................................... s.15 6. Generelle specifiktioner .................................s.18 7. Brug ...........................................s.18 8. Vedligeholdelse ....................................s. 21 Dansk manual ......................................s.12 Svensk manual ......................................s.22 Engelsk manual .......................................s.32 elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 13: Introduktion
INTRODUKTION ELIT A9 er en håndholdt digital strømtang med åben tangkæbe. Den kan anvendes i de fleste anlæg, hvor der kræves AC-strømmåling, og hvor der er hurtig og nem adgang til den strømførende ledning, samt hvor man i tilgift kan måle stærke strømme nøjagtigt. -
Page 14: Forsigtig
Det kan være vanskeligt at foretage spændingsmåling i stikkontakten på grund af usikkerheden, der vedrører de enkelte kontakter. • Hvis udstyret bruges på en måde, som ikke er specificeret af producenten ELIT AS, kan beskyttelsen af udstyret svækkes. Funksjon Maksimum inn... -
Page 15: Displayets Ikonbeskrivelse
1V~4V ± (2% + 5d) AC SPÆNDING ± (1.5% + 2d) 10mV (Auto Sense) 400V ± (1.5% + 2d) 100mV TRMS 1000V ± (2% + 2d) Indgangsimpedans 10Mohm Over områdesikring: 1000Vrms Frekvensrespons: 50Hz~400Hz elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 16 ± (1.2% + 2d) 0.1Hz 4KHz ± (1.2% +2d) FREKVENS 40KHz ± (1.2% + 2d) 10Hz 400KHz ± (1.2% + 2d) 100Hz 10MHz ± (1.2% + 2d) 100Hz Indgangssensitivitet: 10mV RMS. Over områdesikring: 600V rms elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 17 TESTFORHOLD AFLÆSNING Lederretning DCA er ca. 1,5mA, Lederretningsspændingsfald på diode og i spærreretningen ca <3V DIODE Teststrøm <0,35mA Summeren afgiver en lang tone, hvis KONTINUITET modstanden er under 50ohm “SUMMER” Over områdesikring: 250V RMS elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 18 1. Sæt den sorte måleledning i COM-terminalen og den røde i den positive V•Hz%•Ω•CAP• •TEMP-terminal. 2. Automatisk skift mellem AC eller DC. 3. Slut måleledningerne til parallelt med kredsen, som skal måles. 4. Aflæs spændingen på LCD-displayet. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 19: Brug
Hvis en aflæsning viser en værdi (typisk 0.400V til 0.900V), og den anden læsning viser OL, er dioden god. Hvis begge målinger viser OL, er enheden åben. Hvis begge målingerne er meget små eller ‘0’ , er enheden kortsluttet. Bemærk: Når denne position er valgt, kan Data Hold og baggrundsbelysning ikke bruges. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 20 LCD er udstyret med baggrundsbelysning for enklere visning, specielt fordelagtig i svagt oplyste områder. Tryk på HOLD-knappen i over 1 sekund for at slå baggrundslyset til. Tryk igen i over 1 sekund for at slå baggrundslyset fra. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 21: Vedligeholdelse
Bemærk: Der kræves brug af subminiature bananstikadapter (delnr. TIK- 4) til brug af en K termoelementprobe af typen, som afsluttes af en subminiaturekontakt (med fladt blad). Service, serviceaftale eller reparation Kontakt venligst ELIT A/S for generel service/reparation eller indgåelse af serviceaftale til dette instrument eller andre instrumenter i virksomhedens instrumentportefølje. ELIT AS... - Page 22 4. Displayens Ikonbeskrivning ................................. s.25 5. Tekniska specifiktioner .................................. s.25 6. Allmänna specifiktioner ................................s.28 7. Användning ......................................s. 28 8. Underhåll .......................................s. 31 Dansk manual ......................................s.12 Svensk manual ......................................s.22 Engelsk manual ....................................... s.32 elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 23: Introduktion
INTRODUKTION ELIT A9 är en handburen digital strömtång med öppen tångkäft. Den kan användas för de flesta anläggningar där AC-strömmätning erfordras och där man enkelt och snabbt behöver komma åt den strömförande ledaren samt där man dessutom kan utföra noggrann mätning av höga strömmar. -
Page 24: Försiktighet
Spänningsmätning i stickkontakter kan vara svårt på grund av osäkerheten i samband med de infällda elektriska kontakterna. • Om utrustningen tillämpas på ett sätt som inte är specificerat av tillverkaren ELIT AS, kan skyddet av utrust- ningen försvagas. Funksjon Maksimum inn... -
Page 25: Displayens Ikonbeskrivning
± (2% + 5d) AC-SPÄNNING ± (1.5% + 2d) 10mV (Auto Sense) 400V ± (1.5% + 2d) 100mV TRMS 1000V ± (2% + 2d) Ingångsimpedans: 10 Mohm Överbelastningskydd 1000V rms Frekvensrespons: 50 Hz~400 Hz elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 26 ± (1.2% + 2d) 0.1Hz 4KHz ± (1.2% +2d) FREKVENS 40KHz ± (1.2% + 2d) 10Hz 400KHz ± (1.2% + 2d) 100Hz 10MHz ± (1.2% + 2d) 100Hz Ingångssensitivitet: 10 mV RMS. Överbelastningsskydd 600 V rms elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 27 Ledarriktning DCA är cirka 1,5 Spänningsfall i ledarriktning på diod mA och i spärriktning cirka 3V DIOD Teststöm <0,35mA Summer ger en lång ton om motståndet KONTINUITET är under 50 ohm “SUMMER” Överbelastningskydd 250 V RMS elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 28: Användning
1. Sätt den svarta mätledningen i COM-terminalen och den röda mätledningen i den positiva V•Hz%•Ω•CAP• •TEMP-terminal. 2. Automatisk växling mellan AC eller DC. 3. Koppla mätspetsarna parallellt med kretsen som skall mätas. 4. Läs av värdet på LCD-displayen. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 29 OL, är dioden bra. Om bägge mätningarna visar OL är enheten öppen. Om bägge mätnin- garna är mycket små eller ”0” är enheten kortsluten. Obs!: När denna position är vald kan inte Data Hold och bakgrundsbelysning användas. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 30 LCD är utrustad med bakgrundsbelysning för enklare visning, särskilt fördelaktig i svagt upplysta områden. Tryck på HOLD-knappen i över 1 sekund för att slå på bakgrundsbelysningen. Tryck igen i över 1 sekund för att slå av bakgrundsljuset. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 31: Underhåll
3. Ersätt 2 st 1,5 V AAA-batterier. 4. Stäng batterilocket. Byte av tempatursond Vid byte av dålig temperatursond (med bananstickkontakt) är delnumret TP- A9. Obs!: För att använda en K-typ termoelementsond som avslutas med subminiatyr kontaktdon (flatstift)-kontakt kommer subminiatyr kontaktdon till-banankontakt adapter (delnummer TIK-4) att erfordras. - Page 32 2. Safty ........................................s. 33 Cautions ........................................s.34 3. Description ......................................s.34 4. Display icons description ................................s.35 5. Spesifications ....................................s.35 6. General spesifications .................................. s. 38 7. Operation ......................................s. 38 8. Maintenance......................................s. 41 elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 33: Introduction
INTRODUCTION ELIT A9 is a handheld digital Clamp Meter. It could be used in family, school, lab and other circumstance, where high current measurement is required. The series consists of the following models. ELIT A9 measure: • AC/DC Voltage, TRMS •... -
Page 34: Cautions
3. DESCRIPTION METER DESCRIPTION Current fork NCV indicator light LI-Test button Data Hold button MODE button Backlight button VoltSense button Rotary Function swith LCD display COM input jack V ΩCAP TEMPHz jack Battery Cover elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... -
Page 35: Display Icons Description
1V ~4V ± (2% + 5d) AC-VOLTAGE ± (1.5% + 2d) 10mV (Auto Sense) 400V ± (1.5% + 2d) 100mV TRMS 1000V ± (2% + 2d) Input Impedance: 10 Mohm Over rang protection:1000Vrms Frequency Response:50Hz~400Hz elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 36 ± (1.2% + 2d) 0.1Hz 4KHz ± (1.2% +2d) FREQUENCY 40KHz ± (1.2% + 2d) 10Hz 400KHz ± (1.2% + 2d) 100Hz 10MHz ± (1.2% + 2d) 100Hz Input sensitivity:10mV rms. Over rang protection: 600V rms elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 37 Forward DCA is Forward voltage drop of Diode approx.1.5mA,backward Voltage DIODE is approx. <3V Open voltage is appprox.0.5V Buzzer makes a long sound, While CONTINUITY resistance is less than 50 ohm Over rang protection:250V rms elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 38: Operation
V•Hz%• •CAP• •TEMP terminal. 2. Automatically change between AC or DC. 3. Connect the test leads in parallel to the circuit under test. 4. Read the voltage measurement on the LCD display. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT... - Page 39 If both readings display OL the device is open. • If both readings are very small or ‘0’ , the device is shorted. Note: when set this position , Date Hold and black light function cannot used. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 40 The LCD is equipped with backlighting for easier viewing, especially in dimly lit areas. Press the HOLD button for over 1 second to turn the backlight on. Press again for over 1 second to turn the backlight off. elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
-
Page 41: Maintenance
4. Secure the battery compartment Temperature Probe Replacement The replacement bead wire probe (with banana plug connectors) is Part Number TP-A9. Note: To use a Type K thermocouple probe that is terminated by a subminiature (flat blade) connector, a subminiature-to-banana plug adaptor (Part Number Tik-4 is required). - Page 42 NOTATER elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 43 NOTATER elit A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT...
- Page 44 ELIT AS Hellenvegen 9 2022 GJERDRUM NORWAY ELIT AS www.elit.no Telephone : +47 63 93 88 80 E-mail: firmapost@elit.no Innhold i denne manual kan forandres uten forvarsel Vi tar forbehold om eventuelle trykkfeil...
