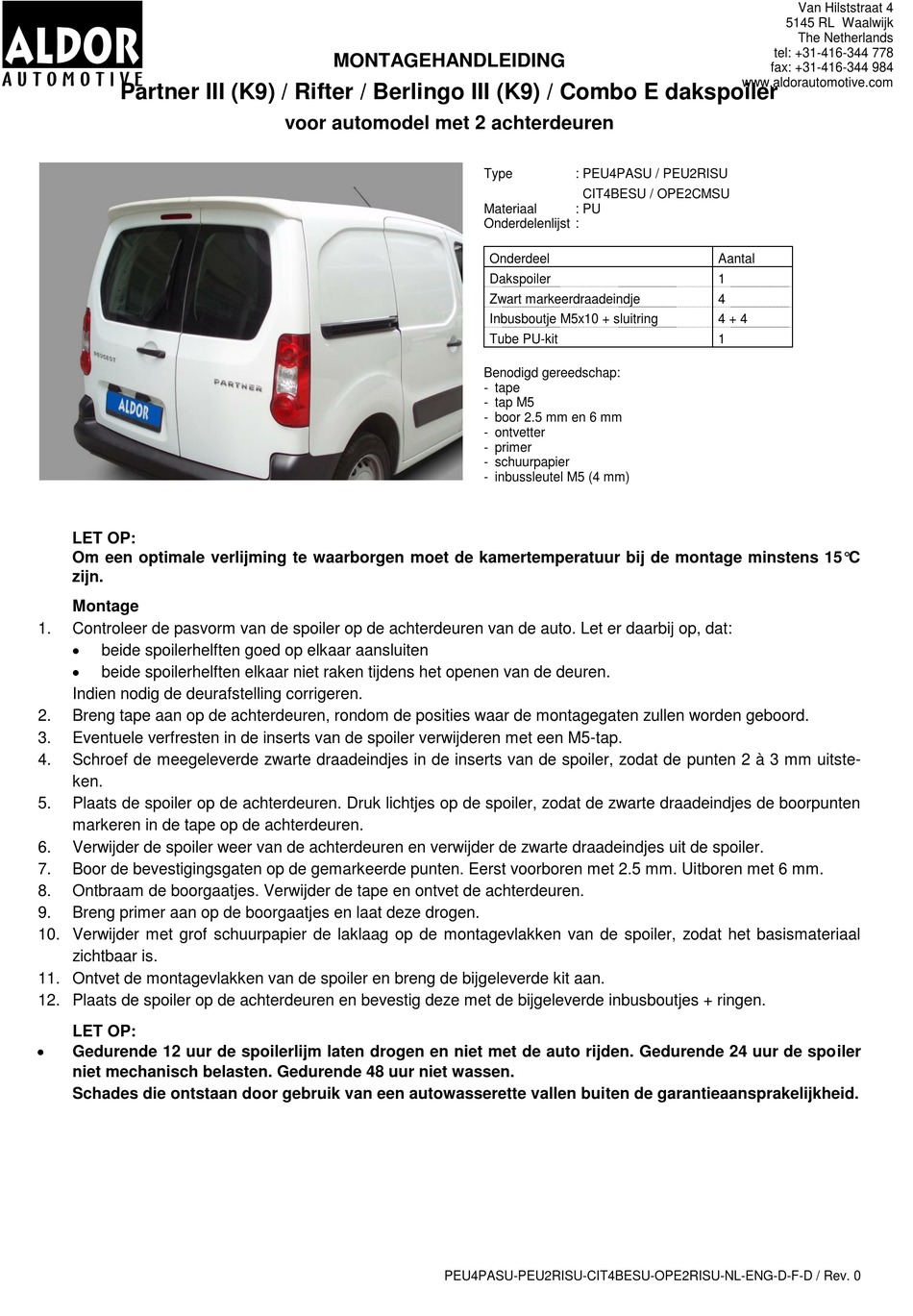

Aldor Automotive PEU4PASU Assembly Instructions

Partner III (K9) / Rifter / Berlingo III (K9) / Combo E dakspoiler
LET OP:
Om een optimale verlijming te waarborgen moet de kamertemperatuur bij de montage minstens 15°C
zijn.
Montage
1. Controleer de pasvorm van de spoiler op de achterdeuren van de auto. Let er daarbij op, dat:

beide spoilerhelften goed op elkaar aansluiten

beide spoilerhelften elkaar niet raken tijdens het openen van de deuren.
Indien nodig de deurafstelling corrigeren.
2. Breng tape aan op de achterdeuren, rondom de posities waar de montagegaten zullen worden geboord.
3. Eventuele verfresten in de inserts van de spoiler verwijderen met een M5-tap.
4. Schroef de meegeleverde zwarte draadeindjes in de inserts van de spoiler, zodat de punten 2 à 3 mm uitste-
ken.
5. Plaats de spoiler op de achterdeuren. Druk lichtjes op de spoiler, zodat de zwarte draadeindjes de boorpunten
markeren in de tape op de achterdeuren.
6. Verwijder de spoiler weer van de achterdeuren en verwijder de zwarte draadeindjes uit de spoiler.
7. Boor de bevestigingsgaten op de gemarkeerde punten. Eerst voorboren met 2.5 mm. Uitboren met 6 mm.
8. Ontbraam de boorgaatjes. Verwijder de tape en ontvet de achterdeuren.
9. Breng primer aan op de boorgaatjes en laat deze drogen.
10. Verwijder met grof schuurpapier de laklaag op de montagevlakken van de spoiler, zodat het basismateriaal
zichtbaar is.
11. Ontvet de montagevlakken van de spoiler en breng de bijgeleverde kit aan.
12. Plaats de spoiler op de achterdeuren en bevestig deze met de bijgeleverde inbusboutjes + ringen.
LET OP:

Gedurende 12 uur de spoilerlijm laten drogen en niet met de auto rijden. Gedurende 24 uur de spoiler
niet mechanisch belasten. Gedurende 48 uur niet wassen.
Schades die ontstaan door gebruik van een autowasserette vallen buiten de garantieaansprakelijkheid.
MONTAGEHANDLEIDING
voor automodel met 2 achterdeuren
PEU4PASU-PEU2RISU-CIT4BESU-OPE2RISU-NL-ENG-D-F-D / Rev. 0
Type : PEU4PASU / PEU2RISU
CIT4BESU / OPE2CMSU
Materiaal : PU
Onderdelenlijst :
Onderdeel
Dakspoiler
Zwart markeerdraadeindje
Inbusboutje M5x10 + sluitring
Tube PU-kit
Benodigd gereedschap:
- tape
- tap M5
- boor 2.5 mm en 6 mm
- ontvetter
- primer
- schuurpapier
- inbussleutel M5 (4 mm)
Van Hilststraat 4
5145 RL Waalwijk
The Netherlands
tel: +31-416-344 778
fax: +31-416-344 984
www.aldorautomotive.com
Aantal
1
4
4 + 4
1
