Leviton 47616-DSB Instructions For Use

DSL Filter Board
Filtre de signaux DSL
Tarjeta Filtro DSL
1
2
LEVITON
LINE
CUT
IN OUT
FILTERED
LEVITON
LINE
IN
3 OUT
FILTERED
For Technical Assistance Call:
1-800-824-3005 (U.S.A. Only)
www.leviton-lin.com
Instructions for Use
DSL Filter Board
DESCRIPTION
Use Leviton's whole-house DSL Filter Expansion Board or DSL Filter Stand-alone
Module to filter the DSL signal from any 4-pair telephone line before distribution
throughout the home or office. This eliminates the need to install DSL filters at each
wallplate. For use with Leviton's Structured Media ™ System.
INSTALLATION
NOTE: To be installed inside a listed demarcation device only, by qualified service
personnel who are those that have the knowledge, training, and or
certification(s) sufficient to understanding the requirement for installing and
servicing the equipment and comply with all local/regional/national codes.
Refer to Table A, page 2.
DSL Filter Module (47616-DSF)

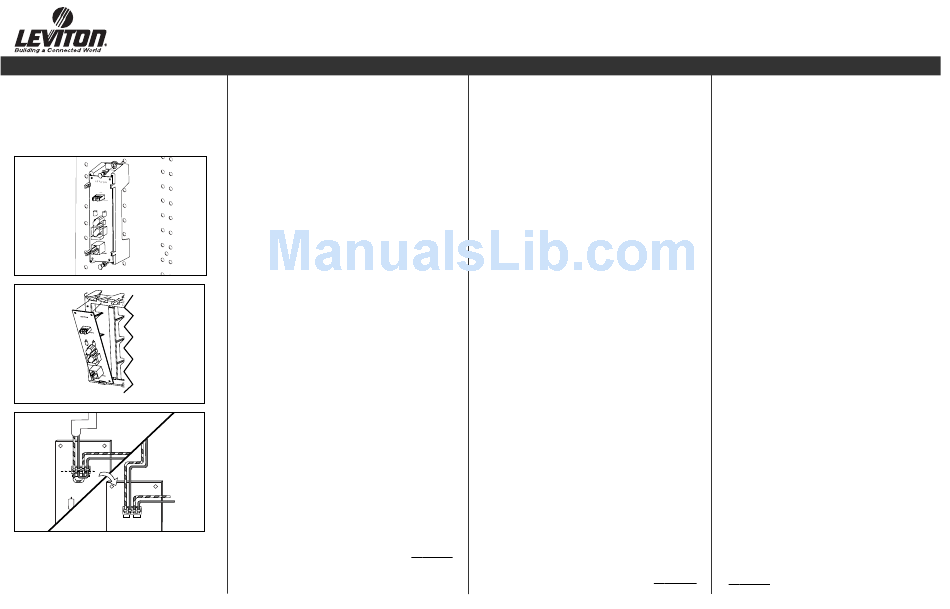

Align the mounting pins with the grid holes on the back of the Structured Media
Enclosure. The stand-alone module may be mounted horizontally or vertically. With
mounting pin plungers in the "out" position, press the unit into the grid in the desired
location. Secure by pushing the plungers in. (Figure 1)
DSL Filter Expansion Board (47616-DSB)
Align the board with the desired empty slot on any plastic Leviton Pre-configured
Structured Cabling Panel. Lifting the tabs on the top slightly, slide the board into the
open slot. Release the tabs and lock the board into place. (Figure 2)
WIRING THE DSL FILTER BOARD
1. Locate the incoming 4-pair telephone service at your telephone demarcation
point. Measure enough cable to route the service, via 4-pair UTP cable, to your
Structured Media Enclosure, to the DSL Filter, then to the Telephone Distribution
Module.
2. Strip just enough cable jacket to expose the wires for the entire termination
(through the DSL Filter and on to the Telephone Distribution Module). It's
important to retain as much cable jacket as possible before punchdown.
3. Identify the wire pair that carries your DSL signal. You may need to contact your
telephone company for this information.
4. Route the identified pair of wires down between the IDC punchdown blocks
marked, then loop them back up through the IDC punchdown blocks marked LINE
OUT. (Figure 3)
5. Next, route the wire pair to the LINE IN blocks on your preferred telephone
distribution device. Route the other three wire pairs directly to this device as per
its instructions. (Figure 4)
6. Using an industry standard punchdown tool, firmly punch down and trim the wires
on the "line in" IDC blocks. Repeat for the "line out" blocks and the punchdowns
on your preferred telephone distribution device. (Figure 4)
WARNING: PUNCHING DOWN AND CUTTING THE LINE IN AND LINE OUT WIRES WILL
SEVER THE DIRECT WIRE CONNECTION. THIS CONNECTION MUST BE
SEVERED, AND ROUTED THROUGH THE CIRCUIT BOARD, IN ORDER FOR
THE BOARD TO FUNCTION PROPERLY. (Figure 3)
7. Connect your DSL modem (from a port likely labeled "LINE" or "PHONE") to the
8P8C jack at the bottom of the DSL filter board. This provides unfiltered DSL
service to the modem. (Figure 5)
To view pictures, descriptions, specifications, or instruction sheets for the parts
described in this instruction sheet, please visit our web site at: www.leviton.com.
Follow links to Leviton Integrated Networks.
Directives d'utilisation
Filtre de signaux DSL
DESCRIPTION
Les antiparasites de Leviton en module autonome ou sur carte d'extension pour toute
la maison servent à filtrer les signaux DSL de lignes téléphoniques à quatre paires
avant qu'ils soient répartis dans la demeure ou le petit bureau de l'utilisateur. En les
installant, on évite d'avoir à utiliser un dispositif semblable à tous les points de
sortie. Ces filtres sont conçus pour les centres médias structurés (CMS, Structured
Media MC ) de Leviton.
INSTALLATION
REMARQUE : ce type de filtre ne peut être installé que dans des dispositifs de
démarcation homologués et ce, par un technicien qualifié possédant les
connaissances, la formation ou les certifications requises pour
comprendre les exigences d'installation et de maintenance de
l'équipement, conformément à tous les
locaux/régionaux/nationaux. Se reporter au tableau A de la page 2.
Filtre de signaux DSL en module autonome (47616-DSF)
Aligner les dispositifs de retenue avec les trous correspondants à l'arrière du
logement d'un CMS. Le module peut être installé à la verticale ou à l'horizontale. En
s'assurant que les plongeurs des dispositifs de retenue soient bien ressortis, appuyer
le module contre la partition à l'endroit voulu; assujettir le tout en enfonçant les
plongeurs (figure 1).
Filtre de signaux DSL sur carte d'extension (47616-DSB)
Aligner la carte sur une des ouvertures vides d'un panneau de câblage structuré
préconfiguré en plastique de Leviton. Glisser la carte dans l'ouverture en soulevant
légèrement les pattes du dessus. Relâcher les pattes pour enclencher la carte
(figure 2).
CÂBLAGE DU FILTRE DE SIGNAUX DSL
1. Localiser le fil entrant (4 paires) au point de branchement du service
téléphonique. Mesurer une longueur de câble à 4 PTNB (UTP) suffisante pour
relier le logement du CMS, au filtre, puis au distributeur téléphonique utilisé.
2. Dégainer juste assez de câble pour pouvoir effectuer l'ensemble des terminaisons
(du filtre au distributeur). Il est important de garder le plus de gainage possible
jusqu'au point de percussion.
3. Déterminer quelle paire transporte le signal DSL (il pourrait s'avérer nécessaire
de communiquer avec la compagnie de téléphone).
4. Acheminer cette paire vers le bas, jusqu'aux contacts dénudants (IDC) LINE IN,
pour la ramener ensuite vers le haut sur les contacts LINE OUT (figure 3).
5. Acheminer ensuite la paire « DSL » sur les contacts LINE IN du distributeur
téléphonique. Amener les trois autres paires au distributeur, et les raccorder
conformément aux directives accompagnant ce dernier (figure 4).
6. Au moyen d'un percuteur aux normes de l'industrie, enfoncer fermement et
couper les fils sur les bornes IDC LINE IN du filtre. Procéder de la même manière
pour les bornes LINE OUT du filtre et celles du distributeur (figure 4).
AVERTISSEMENT : EN SECTIONNANT AINSI LES FILS AUX BORNES LINE IN ET LINE
OUT, ON COUPE LA LIGNE DIRECTE, CE QUI DOIT ÊTRE FAIT,
PUISQUE CETTE DERNIÈRE DOIT TRAVERSER LA CARTE POUR QUE
CELLE-CI FONCTIONNE (figure 3).
7. Raccorder le modem DSL (d'un point de connexion portant habituellement la
mention " LINE " ou " PHONE ") au jack 8P8C situé au bas du filtre, ce qui aura
pour effet d'assurer une transmission DSL non filtrée au modem (figure 5).
Pour voir les images, descriptions, caractéristiques techniques et directives relatives
aux dispositifs décrits aux présentes, on peut visiter le site Web www.leviton.com.
Suivez les liens vers les réseaux intégrés de Leviton.
Instrucciones de uso
Tarjeta Filtro DSL
DESCRIPCIÓN
Utilice la Tarjeta Filtro DSL de Expansión de Leviton para todo su hogar o el Módulo
Filtro DSL Individual para filtrar la señal DSL que llega desde cualquier línea
telefónica de 4 pares antes de distribuirla a todo su hogar. Esto elimina la necesidad
de instalar filtros de DSL en cada roseta de pared. Se utiliza con el Sistema
Structured Media de Leviton.
INSTALACIÓN
AVISO: Para ser instalado sólo dentro de un artefacto autorizado por personal
calificado que posea conocimiento, entrenamiento y/o certificación con el
entendimiento de lo requerido para instalar y reparar el equipo y cumplir con
todas las normas y códigos locales y nacionales. Vea la Tabla A en la
página 2.
codes
Módulo Filtro DSL (47616-DSF)
Alinee las clavijas de montaje con los agujeros en la parte posterior de la caja
Structured Media. Este módulo individual puede ser instalado de manera vertical u
horizontal. Con los botones de montaje hacia fuera, presione la unidad contra el
panel posterior de la caja en la posición deseada. Empuje los botones para fijarla.
(Ilustración 1)
Tarjeta Filtro DSL de Expansión (47616-DSB)
Alinee la tarjeta con la ranura vacía en cualquier Panel Configurado de Cableado
Estructurado de Leviton en donde desea instalarla. Levante levemente las lengüetas
que se encuentran en la parte superior, deslice la tarjeta en la ranura deseada.
Suelte las lengüetas y asegure la tarjeta en su lugar. (Ilustración 2)
CABLEADO DE LA TARJETA FILTRO DSL
1. Localice el punto de entrada de la línea telefónica de 4 pares. Mida suficiente
cable para instalar servicio, de cable UTP de 4 pares, a su Caja Structured
Media, al Filtro DSL y luego al Módulo de Distribución de Servicio Telefónico.
2. Pele el aislamiento del cable hasta exponer los pares. Necesita los suficiente
para llegar al Módulo DSL y al Módulo de Distribución. Es importante mantener
lo mas que pueda de aislamiento antes de conectar el cable.
3. Identifique el par de cables que poseen la señal DSL. Si necesita asistencia
llame a su proveedor de servicio telefónico.
4. Dirija el par de cables identificado entre los bloques de IDC marcados, y
enlácelos a través de los bloques IDC marcados "LINE OUT". (Ilustración 3)
5. Lleve el par de cables a los bloques "LINE IN" de su artefacto de distribución de
servicio telefónico. Dirija los otros tres pares de cables directamente a este
artefacto siguiendo sus instrucciones. (Ilustración 4)
6. Utilice una herramienta de impacto estándar para conectar y cortar los cables
en los bloques IDC "LINE IN". Repita para conectar los bloques "LINE OUT" en
su artefacto de distribución. (Ilustración 4)
ADVERTENCIA: AL CONECTAR Y CORTAR LOS CABLES EN "LINE IN" Y "LINE OUT"
INTERRUMPIRÁ LA CONEXIÓN DIRECTA DEL CABLE. ESTA CONEXIÓN
DEBE SER INTERRUMPIDA Y CONECTADA A TRAVÉS DE LA TARJETA
IMPRESA PARA QUE ESTA FUNCIONE CORRECTAMENTE.
(Ilustración 3)
7. Conecte el módem DSL (desde un puerto probablemente identificado como
"LINE" o "PHONE") al conector 8P8C en la parte inferior de la tarjeta filtro DSL.
Esto provee servicio DSL sin filtrar al módem. (Ilustración 5)
Para observar ilustraciones, descripciones, especificaciones o instrucciones para
las partes descriptas en esta hoja, por favor visite nuestra página de internet:
www.leviton.com. Siga los enlaces en la red Integrada de Leviton.
47616-DSF
47616-DSB
PK-93154-10-02-0C
