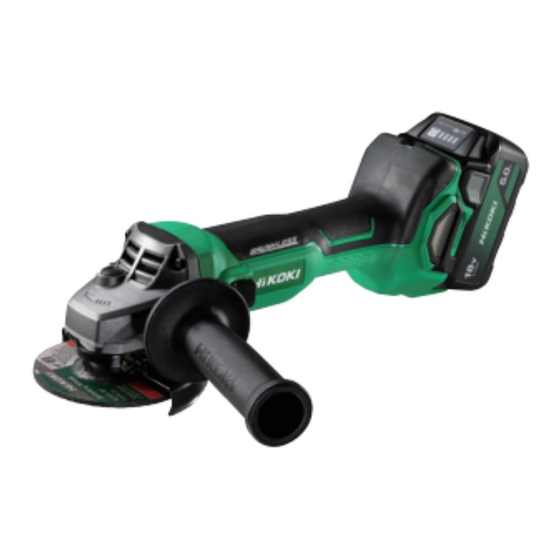

- Page 1 G1810DA • G1813DA G1813DA Handling instructions 使用說明書...
- Page 3 ∅16 ∅20 G1810DA G1813DA...
- Page 4 ∅16 ∅20 G1810DA G1813DA ∅16 ∅20 G1810DA G1813DA...
- Page 5 15°–30°...
- Page 6 English c) Prevent unintentional starting. Ensure the GENERAL POWER TOOL SAFETY switch is in the off position before connecting to WARNINGS power source and/or battery pack, picking up or carrying the tool. WARNING Carrying power tools with your fi nger on the switch Read all safety warnings and all instructions.
- Page 7 English b) Use power tools only with specifi cally g) Do not use a damaged accessory. Before each use designated battery packs. inspect the accessory such as abrasive wheels for Use of any other battery packs may create a risk of chips and cracks, backing pad for cracks, tear or injury and fi...
- Page 8 English toward or away from the operator, depending on direction of ADDITIONAL SAFETY WARNINGS the wheel’s movement at the point of pinching. SPECIFIC FOR ABRASIVE CUTTING- Abrasive wheels may also break under these conditions. Kickback is the result of power tool misuse and/or incorrect OFF OPERATIONS operating procedures or conditions and can be avoided by taking proper precautions as given below.
- Page 9 English – Check that the work piece is properly supported; PRECAUTIONS FOR BATTERY AND – Do not use cutting off wheel for side grinding; CHARGER – Ensure that sparks resulting from use do not create a hazard e.g. do not hit persons, or ignite fl ammable 1.
- Page 10 If a conductive foreign matter enters in the terminal of lithium ion battery, the battery may be shorted, causing fi re. When G1810DA / G1813DA: Cordless Disc Grinder storing the lithium ion battery, obey surely the rules of following contents.
- Page 11 Recharge the battery soonest possible. NOTE Blinks ; Due to HiKOKI’s continuing program of research and Output suspended due to high temperature. development, the specifi cations herein are subject to Remove the battery from the tool and allow it to change without prior notice.
- Page 12 fi rst and second time. This is a temporary ○ If the cooling fan is not operating, contact a HiKOKI phenomenon, and normal time required for recharging Authorized Service Center for repairs.
- Page 13 MAINTENANCE AND INSPECTION Important notice on the batteries for the HiKOKI WARNING cordless power tools Be sure to turned off the switch and remove the battery Please always use one of our designated genuine before maintenance and inspection.
- Page 14 中國語 b) 使用個人防護裝備，經常配戴安全眼鏡。 一般安全規則 配戴防塵口罩、防滑安全鞋、硬帽等防護裝 備，或在適當情況下使用聽覺防護，可減少人 警告 員傷害。 閱讀所有安全警告說明 c) 防止意外發生。在連接電源或電池組、拿起 未遵守警告與說明可能導致電擊、火災或其他嚴重 或攜帶工具前，請確認開關是在「off」（關 傷害。 閉）的位置。 以手指放在開關握持電動工具，或在電動工具 請妥善保存本使用說明書，以供未來參考之用。 的開關於“on”的狀況下插上插頭，都會導致 意外發生。 「電動工具」一詞在警告中，係指電源操作（有線） d) 在電動工具啟動前，先卸下任何調整用鑰匙或 之電動工具或電池操作（無線）之電動工具。 扳手。 1) 工作場所安全 扳手或鑰匙遺留在電動工具的轉動部位時，可 a) 保持工作場所清潔及明亮。 能導致人員傷害。 雜亂或昏暗的區域容易發生意外。 e) 身體勿過度伸張，任何時間要保持站穩及平 b) 勿在易產生爆炸之環境中操作，譬如有易燃液 衡。 體、瓦斯或粉塵存在之處。 以便在不預期的狀態下，能對電動工具有較好 電動工具產生火花會引燃粉塵或煙氣。 的控制。 c) 當操作電動工具時，確保兒童及過往人員遠...
- Page 15 中國語 g) 按照說明書使用電動工具、配件及刀具時，必 d) 砂輪片的額定速度，必須至少等於電動工具上標 須考量工作條件及所執行之工作。 出的最大速度。 若未依照這些使用說明操作電動工具時，可能 砂輪片在比額定速度大的速度運轉時，會發生爆 造成相關之危害情況。 裂和飛濺。 e) 砂輪片的外徑和厚度，必須在電動工具額定能力 5） 充電式工具的使用及注意事項 範圍之內。 a) 需再充電時，僅能使用製造商指定的充電器。 不正確的砂輪片尺寸，不能得到充分防護或控制。 因充電器僅適合同一型式的電池組，若使用任 f) 安裝配件的螺紋必須與砂輪機主軸螺紋相配。對 何其它電池組時，將導致起火的危險。 於以法蘭安裝的配件，配件的軸孔必須符合法蘭 b) 使用電動工具時，僅能使用按照其特性設計的 的定位直徑。 電池組。 與電動工具的安裝硬體不相配的配件會失去平 因使用其它任何電池組時，將導致人員傷害及 衡，劇烈振動，並可能導致失去控制。 起火的危險。 g) 不要使用損壞的砂輪片。在每次使用前要檢查砂 c) 當電池組不在使用時，需保存遠離其它的金屬 輪片，例如砂輪片是否有碎片和裂縫，靠背墊是 物件，例如：迴紋針、錢幣、鑰匙、圖釘、螺 否有裂縫、撕裂或過度磨損，鋼絲刷是否鬆動或 釘，或類似能造成端子與端子間連接的其它較 金屬絲是否斷裂。如果電動工具或砂輪片跌落了，...
- Page 16 中國語 e) 要經常為砂輪片選用未損壞的、有恰當規格和形 反衝和相關警告 狀的砂輪法蘭盤。 合適的砂輪法蘭盤支承砂輪片可以減小砂輪片破 反衝是因卡住或纏繞住的旋轉砂輪片、靠背墊、鋼 裂的可能性。切割砂輪片的法蘭盤可以不同於砂 絲刷或其他附件而產生的突然反作用力。卡住或纏 輪法蘭盤。 繞會引起旋轉砂輪片的迅速堵轉，隨之使失控的電 f) 不要使用從大規格電動工具上用剩的磨損砂輪片。 動工具在卡住點產生與砂輪片旋轉方向相反的運動。 用於大規格電動工具上的砂輪片，不適於較小規 例如，如果砂輪片被工件纏繞或卡住，伸入卡住點 格工具的高速工況並可能會爆裂。 的砂輪片邊緣可能會進入材料表面而引起砂輪片飛 出或反彈。砂輪片可能飛向或飛離操作者，這取決 對砂輪切割操作的附加專用 於砂輪在卡住點的運動方向。 在此條件下砂輪片也可能碎裂。 安全警告 反衝是電動工具誤用或不正確操作工序或條件的結 果，但透過採取以下適當的預防措施得以避免。 a) 不要“夾”住砂輪片或施加過大的壓力。不要試 圖做過深的切割。 a) 保持緊握電動工具，使你的身體和手臂處於正確 給砂輪片施加過大的應力，會增加砂輪片在切割 狀態以抵抗反彈力。如有輔助手柄，則要一直使 時的負載，容易纏繞或卡住，增加了反衝或砂輪 用，以便最大限度控制住起動時的反彈力或反力 片爆裂的可能性。 矩。 b) 身體不要對著旋轉砂輪片，也不要站在其後。 如採取適當的預防措施，操作者就可以控制反力 當把砂輪片從操作者身邊的操作點移開時，可能 矩或反彈力。...
- Page 17 中國語 — 在使用前確保已正確安裝並鎖緊砂輪片，並在安 8. 保持工具的端子（電池座）沒有削屑和灰塵。 全場所的空載狀態下運轉 30 秒鐘，若有較大的 ○ 使用前請確認端子區域沒有堆積削屑和灰塵。 振動或察覺到其他缺陷，則應立即停止運轉。遇 ○ 使用過程中盡量避免工具上的削屑或灰塵掉落在 此情況時，檢查電動工具以究明原因； 電池上。 — 若電動工具配備保護裝置，切勿在未使用此保護 ○ 暫停操作或使用後，請勿將工具留在可能暴露於 裝置時使用電動工具； 有掉落削屑或灰塵的區域。 — 使用砂輪片切割時，務必先拆下屬於標準配件的 否則可能會造成短路，從而導致冒煙或起火。 砂輪護罩，再裝上附帶側邊護板的砂輪護罩 ( 需 電池和充電器的注意事項 另購） （圖 7） ； — 請勿使用單獨的異徑軸套或接頭，來適應大孔砂 1. 請務必在 -10–40℃的溫度環境下進行電池的充 輪片； 電。溫度低於 -10℃會導致充電過度，非常危險。 —...
- Page 18 2. 若液體滲漏至您的皮膚或衣物，請立即以自來水 砂輪護罩 金剛石砂輪片 （另售） 等清水沖洗。 電池剩餘量指示燈 上述情況可能會使皮膚受到刺激。 開關 開關 3. 若初次使用電池時發現生銹、異味、過熱、褪色、 機殼 電池剩餘量指示燈 變形及其他異常情況時，請勿使用並將該電池退 還給供應商或廠商。 篩孔 過濾器 警告 軟刷 電池 若具有導電性的異物進入鋰離子電池的端子，可能 會造成短路，進而引發火災。請在存放電池時遵循 符號 以下事項。 ○ 請勿將導電物品，如鐵釘、鐵絲等金屬絲，銅線 警告 和電線放入儲存箱內。 以下為使用於本電動工具的符號。請確保您在使 ○ 為了防止發生短路，將電池裝入工具內或確實壓 用前明白其意義。 下電池蓋儲存電池，直至遮住通風孔為止。 G1810DA / G1813DA: 圓盤電磨機 使用前請詳讀使用說明書 全程佩戴防護眼鏡...
- Page 19 中國語 用 途 額定電壓 轉速 ○ 用於去除鑄品毛刺，飛邊等物及拋光各種型號的 空載旋轉速度 鋼，青銅，鋁及鑄造品。 /min 每分鐘轉數或往復數 ○ 研磨焊接部分或研磨用焊接切割的部分。 ○ 合成樹脂、石板、磚塊、大理石等的研磨。 砂輪外徑 ○ 合成混凝土、石頭、磚塊、大理石和類似材料的 砂輪孔徑 切割。 砂輪厚度 規 格 圓周速度 1. 電動工具 重量 * 本機器的規格列於第 23 頁的表中。 開關 ON 電子控制 ○ 緩啟動 開關 OFF 管理啟動期間的旋轉次數，以減少對操作者的反 作用力。 取出電池...
- Page 20 溫暖的地方（例如室內）為電池充電。 當 電 池 完 全 充 電 時， 充 電 信 號 燈 會 亮 起 綠 燈。 ○ 請勿堵塞通風口。否則內部會過熱，降低充電器 ( 見表 1) 的性能。 (1) 充電信號燈指示 ○ 如果冷卻風扇不運作，請聯繫 HiKOKI 授權服務 依據充電器或充電池的狀態，充電信號燈會有不 中心進行維修。 同的指示，如表 1 所示。 (2) 關於充電電池的溫度和充電 表 1 溫度和充電時間如表...
- Page 21 中國語 維護和檢查 使用新電池或其他電池，產生電量較弱的問題時 由於新電池及長時間未使用之電池的內部化學物 警告 質未活化，因此初次及第二次使用時的電量會較 進行維修和檢查之前，請務必要關閉開關，並取 弱。此為暫時現象；在充電 2 至 3 次後，電量 出電池。 就會恢復正常。 1. 檢查砂輪片 怎樣讓電池使用時間更長 檢查砂輪片確實無破裂和表面缺陷。 2. 檢查安裝螺絲 (1) 在電池電量完全耗盡之前給電池充電。 要經常檢查安裝螺絲是否緊固鎖緊。若發現螺絲 在感覺工具的動力變弱時，停止使用工具並為電 鬆了，應立即重新鎖緊，否則會導致嚴重的事故。 池充電。如果繼續使用工具消耗電流，可能會造 3. 清潔和檢查過濾器（圖 12） 成對電池的損壞，電池使用壽命會縮短。 警告 (2) 避免在高溫下充電 用吹氣槍清潔過濾器時，請佩戴防護眼鏡和防塵 充電電池在剛使用後會發熱。如果在電池剛使用 口罩。 後為電池充電，電池的內部化學物質的性能會下 否則可能會導致碎屑或灰塵進入眼睛，或眼睛暴 降，電池使用壽命會縮短。請先將電池放置一會 露於碎屑或灰塵中。 兒，待電池冷卻後再進行充電。...
- Page 22 中國語 注意 在操作和維修電動工具中，必須遵守各國的安全 規則和標準規定。 HiKOKI 充電式工具電池重要注意事項 請務必使用本公司所指定的原廠電池。 若未使用本 公司所指定的電池，或使用經拆解及改裝的電池 （例如，拆解後更換電池芯或其他內部零件 )，則 本公司無法保證充電式工具的性能及操作安全。 註 : 為求改進，本說明書所載規格可能不預先通告而 徑予更改。...
- Page 23 G1810DA G1813DA 18 V 8000 /min 100 mm 125 mm 16 mm 22.23 mm 6 mm 72 m/s 80 m/s 2.4 kg (BSL1850MA) 2.6 kg (BSL1850MA) 2.8 kg (BSL36B18) 2.9 kg (BSL36B18)
- Page 24 G1810DA G1813DA (2XC) (NN) (2XC) (NN) – – BSL1850MA – – UC18YSL3 – – – –...
- Page 25 100 mm : 313933 125 mm : 938332Z 100 mm : 379562 125 mm : 379564 100 mm : 372737 125 mm : 379592 378279 100 mm : 316820 (A36Q) 125 mm : 316822 (A36Q) 100 mm : 339578 125 mm : 373779 100 mm : 302099 125 mm : 332788 BSL36..18...
- Page 28 Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan Code No. C99747251 G Printed in China...
