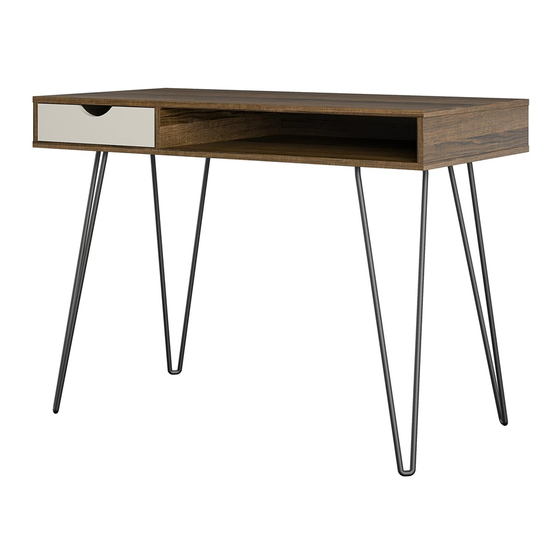

2421322COM
Desk
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
‐ Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall (if instructed to).
‐ Do Not allow children to climb on unit.
‐ Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
B342421322COM0
Tough
Advertisement
Related Manuals for Novogratz 2421322COM
Summary of Contents for Novogratz 2421322COM
- Page 1 2421322COM Desk B342421322COM0 Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com Easy Tough Assembly Difficulty Meter WARNING Follow Ameriwood Home ‐ Unit can tip over causing severe injury or death. ‐ Anchor unit to stud in wall (if instructed to). ‐ Do Not allow children to climb on unit. Tube ‐ Put heavy items on lower shelves or drawers.
-
Page 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ESTIMATED ASSEMBLY TIME: 1 HOUR ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com... -
Page 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3 ameriwoodhome.com... -
Page 4: Board Identification
Board Identification Not actual size Right Panel Left Panel Partition 32421322020 32421322010 32421322030 32421322040 Drawer Front 32421319060 Back Bottom 32421322070 32421322050 LEFT RIGHT BACK SIDE SIDE Right Drawer Side Drawer Bottom Left Drawer Side Drawer Back 39991340031810D 39991070346020L 39991070346020R 39991070030740B 4 ameriwoodhome.com... - Page 5 Board Identification Not actual size RIGHT BACK SIDE LEFT SIDE 5 ameriwoodhome.com...
-
Page 6: Part List
Part List Actual Size (x6) (x8) (x8) (x8) (x10) #A23030 #A22610 #A22620 #A21670 #A11080 confirmat screw cam bolt cam lock wood dowel 7/16" screw (x6) (x1) (x4) (x16) (x16) #A12120 #A53510 #A21970 #A20360 #A19705 angle bracket 7/16" screw drive fastener propel nut propel nut 6 ameriwoodhome.com... - Page 7 Part List Not Actual Size (x2) (x1) (x1) #A54203 #A23100 #A23110 4mm hex key 6mm hex key drawer bracket left cabinet member right cabinet member left drawer member right drawer member (x1) #A56770 (x4) drawer slide kit #A44820 7 ameriwoodhome.com...
- Page 8 STEP 1 marked with "L" left cabinet member (x1) (x2) (x2) (x3) (x1) #A22610 #A22620 #A11080 #A21670 #A56770 Quick Assembly Proper orientation of CAM LOCK 8 ameriwoodhome.com...
- Page 9 STEP 2 Quick Assembly (x2) (x1) (x2) #A22620 Proper orientation of CAM LOCK #A22610 #A21670 9 ameriwoodhome.com...
- Page 10 STEP 3 marked with "R" right cabinet member (x1) (x2) (x3) (x2) #A56770 #A22620 #A21670 #A11080 Quick Assembly Proper orientation of CAM LOCK side 2 side 1 finished edge 10 ameriwoodhome.com...
- Page 11 STEP 4 Quick Assembly (x2) (x2) Proper orientation of CAM LOCK #A22620 #A21670 11 ameriwoodhome.com...
- Page 12 STEP 5 (x6) #A22610 12 ameriwoodhome.com...
- Page 13 STEP 6 13 ameriwoodhome.com...
- Page 14 STEP 7 Small pilot hole will be along this edge. 14 ameriwoodhome.com...
- Page 15 STEP 8 (x2) (x1) #A12120 #A53510 After partition (C) is attached to the top (D), fasten the partition (C) and back (G) together with screws (6) and angle bracket (8) finished edge 15 ameriwoodhome.com...
- Page 16 STEP 9 (x6) #A23030 Note: There is a small pilot hole in this surface that will be located along the front edge 16 ameriwoodhome.com...
- Page 17 STEP 10 (x1) (x16) #A23110 #A20360 17 ameriwoodhome.com...
- Page 18 STEP 11 (x16) (x1) #A19705 (x4) #A23100 #A44820 18 ameriwoodhome.com...
- Page 19 STEP 12 (x2) #A54203 RIGHT SIDE LEFT SIDE 19 ameriwoodhome.com...
- Page 20 STEP 13 (x4) #A12120 RIGHT SIDE LEFT SIDE 20 ameriwoodhome.com...
- Page 21 STEP 14 finished surface RIGHT SIDE LEFT SIDE 21 ameriwoodhome.com...
- Page 22 STEP 15 (x4) #A21970 You will need to tap the drive fasteners (8) lightly with a hammer to secure the drawer back to the drawer sides. BACK RIGHT SIDE LEFT SIDE 22 ameriwoodhome.com...
- Page 23 STEP 16 left drawer member right drawer member (x4) #A11080 (x2) #A56770 RIGHT SIDE LEFT SIDE 23 ameriwoodhome.com...
- Page 24 STEP 17 Note: The drawer bracket holes are slotted. Drawer front can be adjusted by loosening screws, making needed adjustments and retightening screws. roller cabinet member drawer runner roller 24 ameriwoodhome.com...
- Page 25 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. 75 lbs 34.1 kg 15 lbs 6.8 kg 10 lbs 4.5 kg Warning: Risk of injury to persons ‐ do not place a television on this furniture. This furniture is not approved for use with a television. Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc. 410 East First Street South Wright City, MO 63390 636‐745‐3351 4. Site of Manufacture: Tiffin OH 5. See front page of instruction manual for date of manufacture. 25 ameriwoodhome.com...
- Page 26 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 26 ameriwoodhome.com...
- Page 27 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble. ...
- Page 28 Español Página 14 Habrá un pequeño agujero guía a lo largo de este borde. Página 15 Después de unir el separador (C) a la parte superior (D), fije el separador (C) y la parte posterior (G) con los tornillos (6) y el soporte angular (8). Página 16 Nota: Hay un pequeño agujero guía en esta superficie ubicado a lo largo del borde frontal. Página 22 Deberá golpear ligeramente los remaches (8) con un martillo para asegurar el cajón nuevamente a los costados. Página 24 Nota: Los orificios del soporte del cajón están ranurados. El frente del cajón se puede ajustar aflojando los tornillos, haciendo los ajustes necesarios y volviendo a apretar los tornillos. Página 25 CARGA MAXIMA Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. ADVERTENCIA: Riesgo de lesiones a las personas ‐ no coloque un televisor sobre muebles. Este mueble no está aprobado para su uso con un televisor. Página 26 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios! Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 28 ameriwoodhome.com...
- Page 29 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage 29 ameriwoodhome.com...
- Page 30 Français Page 14 Un petit trou pilote se trouvera le long de ce bord. Page 15 Après avoir fixé la partition (C) au sommet (D), fixez la partition (C) et l'arrière (G) ensemble à l'aide de vis (6) et d'une équerre (8). Page 16 Remarque : il y a un petit trou pilote dans cette surface qui sera situé le long du bord avant. Page 22 Vous devrez taper légèrement sur les attaches du lecteur (8) avec un marteau pour fixer le tiroir sur ses côtés. Page 24 Remarque : Les trous de support de tiroir sont insérés. L’avant du tiroir peut être ajusté en desserrant les vis, en faisant les ajustements nécessaires et en resserrant les vis. Page 25 CHARGES MAXIMALES Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves. AVERTISSEMENT : Risque de blessure corporelle ‐ ne pas placer une télévision sur ce meuble. Ce meuble n'est pas approuvé pour une utilisation avec une télévision. Page 26 Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 30 ameriwoodhome.com...
