READ CAREFULLY
Check entire box and all packing
materials for parts. Before beginning
assembly, read the instructions and
identify parts using the figures and
parts listed in this document.
It is critical that all parts be carefully
inspected prior to installation. If any
damage occurred in transit, Aqua Creek
Products, LLC must be notified within
three days of receipt of unit.
Proper installation cannot be
overstressed, as an improper
installation voids Aqua Creek's warranty
and may affect the safety of the user.

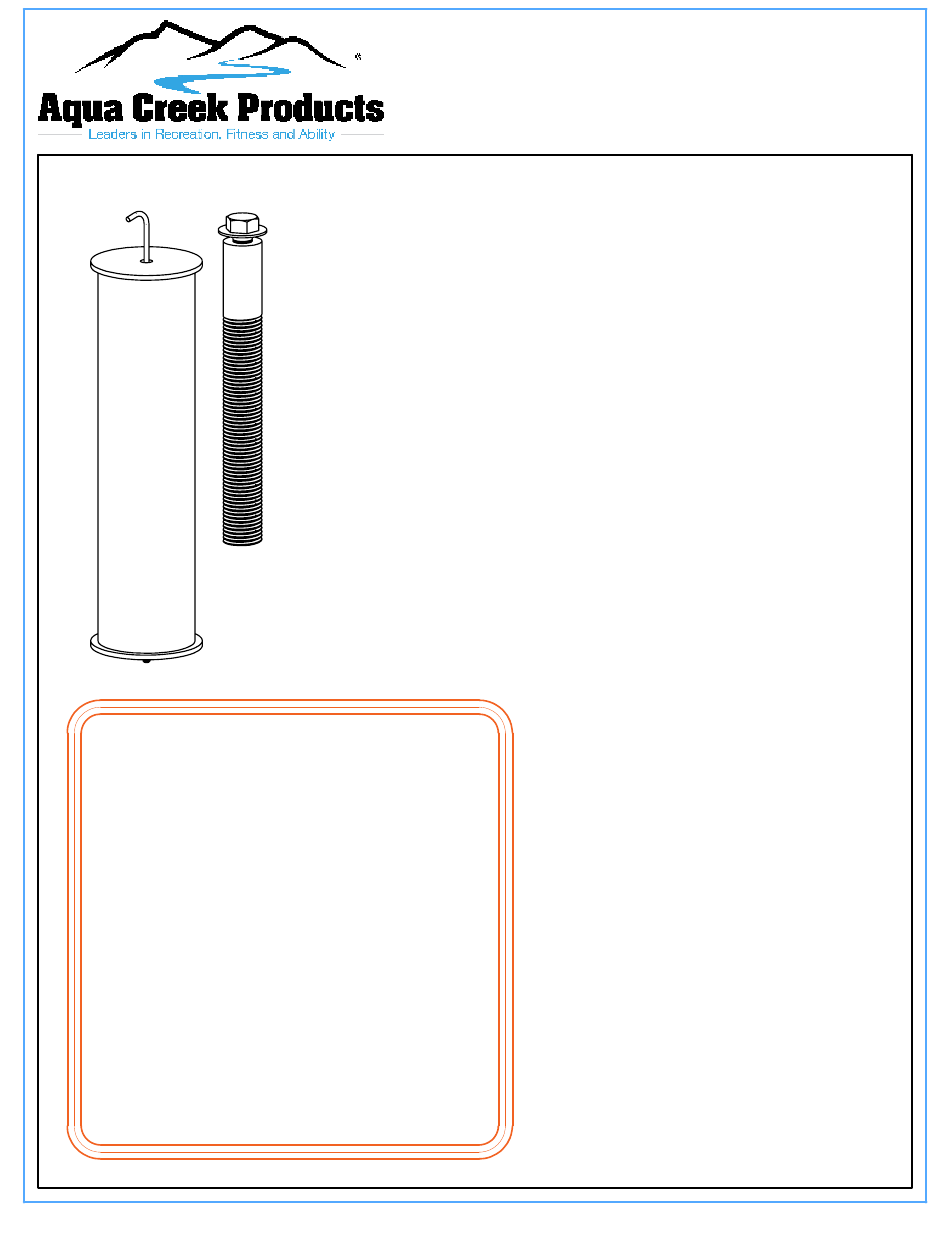

ANCHOR - 1.90"X10.00" - W/KIT
CATALOG NO. F-808SA-10
USE THIS MANUAL FOR PART #'s:
F-MTY400 / F-MTY600 / F-SCTXL
LEAVE THIS MANUAL WITH OWNER
Read and follow all instructions.
Lift safety can only be ensured if the lift is
installed and operated according to these
• FOR SAFETY REASONS
• NEVER
swim alone
• NEVER
use the lift with a dry pool
• NEVER
apply direct water pressure to the electronics
• NEVER
permit children to play on or around the lift
• DO NOT
allow children to use the lift without adult
supervision
MANDATORY
instructions.
Aqua Creek Products, LLC
9889 Garrymore Lane
Missoula, MT 59808
Toll Free: (888) 687-3552
Local/Intnl: (406) 549-0769
www.aquacreek.com
7/12/2022 11:05:06 AM PAGE - 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the ANCHOR F-808SA-10 and is the answer not in the manual?

Questions and answers

Summary of Contents for aqua greek products ANCHOR F-808SA-10

  • Page 1 ANCHOR - 1.90"X10.00" - W/KIT CATALOG NO. F-808SA-10 USE THIS MANUAL FOR PART #’s: F-MTY400 / F-MTY600 / F-SCTXL MANDATORY LEAVE THIS MANUAL WITH OWNER Read and follow all instructions. Lift safety can only be ensured if the lift is installed and operated according to these instructions.
  • Page 2 Aqua Creek Products IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USING WARNING - To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
  • Page 3 Aqua Creek Products TABLE OF CONTENTS PAGE PRODUCT ASSEMBLY PAGE PRODUCT DOCUMENTS MIGHTY 600 - DECK SECTION COVER SHEET IMPORTANT SAFETY SCOUT EXCEL INSTRUCTIONS TABLE OF CONTENTS SCOUT EXCEL - DECK SECTION ADA REQUIREMENTS (COMMERCIAL ONLY) CORE-DRILL RETRO-FIT CORE-DRILL RETRO-FIT (CONTINUED) SAW-CUT RETRO-FIT NEW CONSTRUCTION...
  • Page 4 Aqua Creek Products ADA REQUIREMENTS (COMMERCIAL APPLICATIONS) AQUA CREEK PRODUCT'S LIFTS ARE COMPLETELY ADA COMPLIANT WHEN INSTALLED CORRECTLY. THE INSTALLATION MUST MEET THE FOLLOWING REQUIREMENTS: • CLEAR DECK SPACE DIMENSIONS (SEE FIGURE 01) INSTALL LIFT A MINIMUM OF 16 INCH SEAT C L FROM THE POOL EDGE (NON-ROTATIONAL) •...
  • Page 5 CORE-DRILL RETRO FIT CATALOG NO. F-808SA-10 NOTE: YOUR LOCAL CODES MAY REQUIRE ONE OR MORE PERMITS. CHECK WITH YOUR LOCAL BUILDING CODES FOR THE PROPER PERMIT REQUIREMENTS. TOOLS REQUIRED: CORE DRILL, MARKING PEN, 3” CORE DRILL BIT, AIR NOZZLE & PUMP/COMP., 1 1/2” CORE DRILL BIT, HEAT GUN (OPTIONAL), EPOXY (ANCHOR ADHESIVE), MASKING TAPE 1.
  • Page 6 CORE-DRILL RETRO FIT CATALOG NO. F-808SA-10 USE HILTI RE-500-SD ADHESIVE 8.89cm ANCHOR OR SIMPSON SET-XP ANCHOR " ADHESIVE OR EQUIVALENT ANCHOR MUST BE BONDED ACCORDING TO LOCAL REQUIREMENTS 3.81cm 7.62cm " 3" MIGHTY 400 INSTALL YOUR DECK MUST HAVE: • MINIMUM FOOTING SIZE: 4’ - 0” x 4’ - 0” x 10” THICK •...
  • Page 7 SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 1. INSTALL REBAR IN THE SECTION OF THE DECK THAT WILL BE THICKENED TO 10". SEE SAW-CUT RETRO-FIT/NEW CONSTRUCTION FOR YOUR SPECIFIC LIFT. 2. SET THE STAINLESS STEEL ANCHOR SLEEVE IN PLACE. MAKE SURE THE CENTER OF THE ANCHOR SLEEVE IS NO MORE THAN 44"...
  • Page 8 MIGHTY 400 SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 121.92cm 48" SQUARE - (N) SLAB 12.70cm 7.62cm 5" MIN. 25.40cm 3" EPOXY REBAR INTO 10" CLR. TYP. (E) SLAB MIN. #4 U-BAR @ TOP 2'-0" 1'-1" 2'-0" MTY400 MTY400 [111.76cm] 8.89cm 1/2"...
  • Page 9 MIGHTY 400 SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 [111.76cm] 44" MAX. C L 25.40cm (N) 4'-0" SQR. X 10" THICK 10" (E) SLAB SLAB W/ (4) #4'S EW MIN. C L -MIN. 4" [10.16cm] TOP AND BOTTOM THICK -SEE MTY400 PAVERS COMPACTED GROUND 5.08cm...
  • Page 10 MIGHTY 600 SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 137.16cm 54" SQUARE - (N) SLAB 12.70cm 7.62cm 5" 25.40cm 3" EPOXY REBAR INTO 10" CLR. TYP. (E) SLAB #4 U-BAR @ TOP 2'-0" 1'-1" 2'-0" MTY600 MTY600 1/2" [1.27cm] [111.76cm] 8.89cm EXPANSION MATERIAL 44"...
  • Page 11 MIGHTY 600 SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 [111.76cm] 44" MAX. C L 25.40cm 10" (N) 4'-6" SQR. X 10" THICK MIN. C L (E) SLAB SLAB W/ (4) #4'S EW -MIN. 4" [10.16cm] TOP AND BOTTOM THICK -SEE MTY600 PAVERS COMPACTED GROUND SECTION MTY600-MTY600...
  • Page 12 SCOUT EXCEL SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. F-808SA-10 106.68cm 42" SQUARE - (N) SLAB 12.70cm 7.62cm 17.78cm 5" MIN. 3" 7" EPOXY REBAR INTO CLR. TYP. MIN. (E) SLAB #4 U-BAR @ TOP 2'-0" 1'-1" 2'-0" SCTXL SCTXL [111.76cm] 1/2"...
  • Page 13 SCOUT EXCEL SAW-CUT RETRO FIT/NEW CONSTRUCTION CATALOG NO. [111.76cm] 44" MAX. C L 17.78cm 7" (N) 3'-6" SQR. X 10" THICK MIN. C L (E) SLAB SLAB W/ (4) #5'S EW -MIN. 4" [10.16cm] TOP AND BOTTOM THICK -SEE SCTXL PAVERS COMPACTED GROUND SECTION SCTXL-SCTXL...
