Kinedo Easy Shower Plus 352-A Pre-Installation

COLONNA
Per i dati tecnici e la procedura
di installazione del piatto
consultare le relative
istruzioni.
L'immagine rappresenta l'installazione SINISTRA.
L'installazione DESTRA è speculare.
Picture represents left installation.
RIGHT istallation is mirror-like.
Dati tecnici
Tensione
Frequenza
Potenza assorbita totale
Corrente massima
Allaccio acqua fred. e calda
(1)
Scarico
Cavo alimentazione
Cavo equipotenziale
Pressione di rete
(2)
Portata acqua
Portata pompa
Pressione dinamica
Peso netto
(±5 kg)
Temperatura acqua fredda
Temperatura acqua calda
(3)
Serbatoio pompa
Prevedere due tubi flessibili
(1)
Per pressioni superiori a 5 bar installare un riduttore di pressione a
(2)
monte della tubatura.
Per garantire il corretto funzionamento la temperatura dell'acqua
(3)
deve essere di 50°C
Scheda tecnica di "Pre-Installazione"
"Pre-Installation" technical sheet

Technical data

Voltage
Frequency
Total power absorption
Max current
Cold and hot water fittings
(1)
Waste trap
Power cable
Equipotent. cable
Operatin pressure
(2)
Water delivery
Pump delivery
Dynamic pressure
Net weigth
(±5 kg)
Cold water temperature
Hotd water temperature
(3)
Water volume

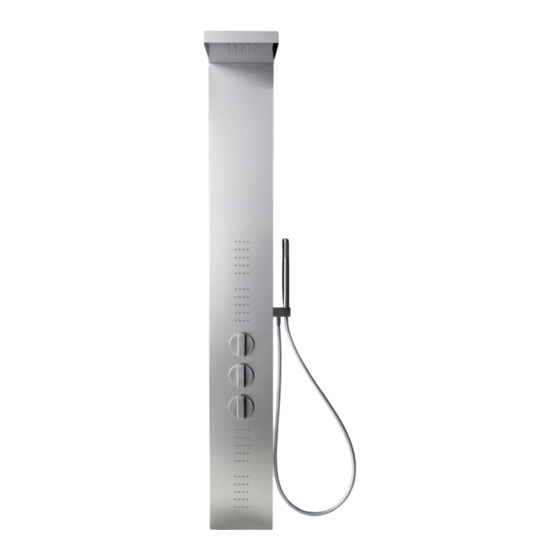

Easy Shower Plus
Dimensioni "cm"
tolleranza ±5mm
V~
--
Hz
--
W
--
A
--
1/2"
ø mm
--
--
mt
--
atm
2,5÷5
l/min
8÷13
l/min
--
bar
2
kg
°C
5÷25
°C
50÷80
l
--
To foresse two flexible pipes.
(1)
If the water pressure exceeds 5 bars, a pressure reducer should be
(2)
fitted upstream from the feed pipe.
To ensure proper operation, minimum water temperature shouldbe
(3)
set to 50°C.
ICONIK 01
352-A
Nr.
Ed. 04/2020
Ed. 01- 07/2021
Dimensions "cm"
tolerance ±5mm
*
*
Altezza indicativa
Vedere nota nella pagina dietro
