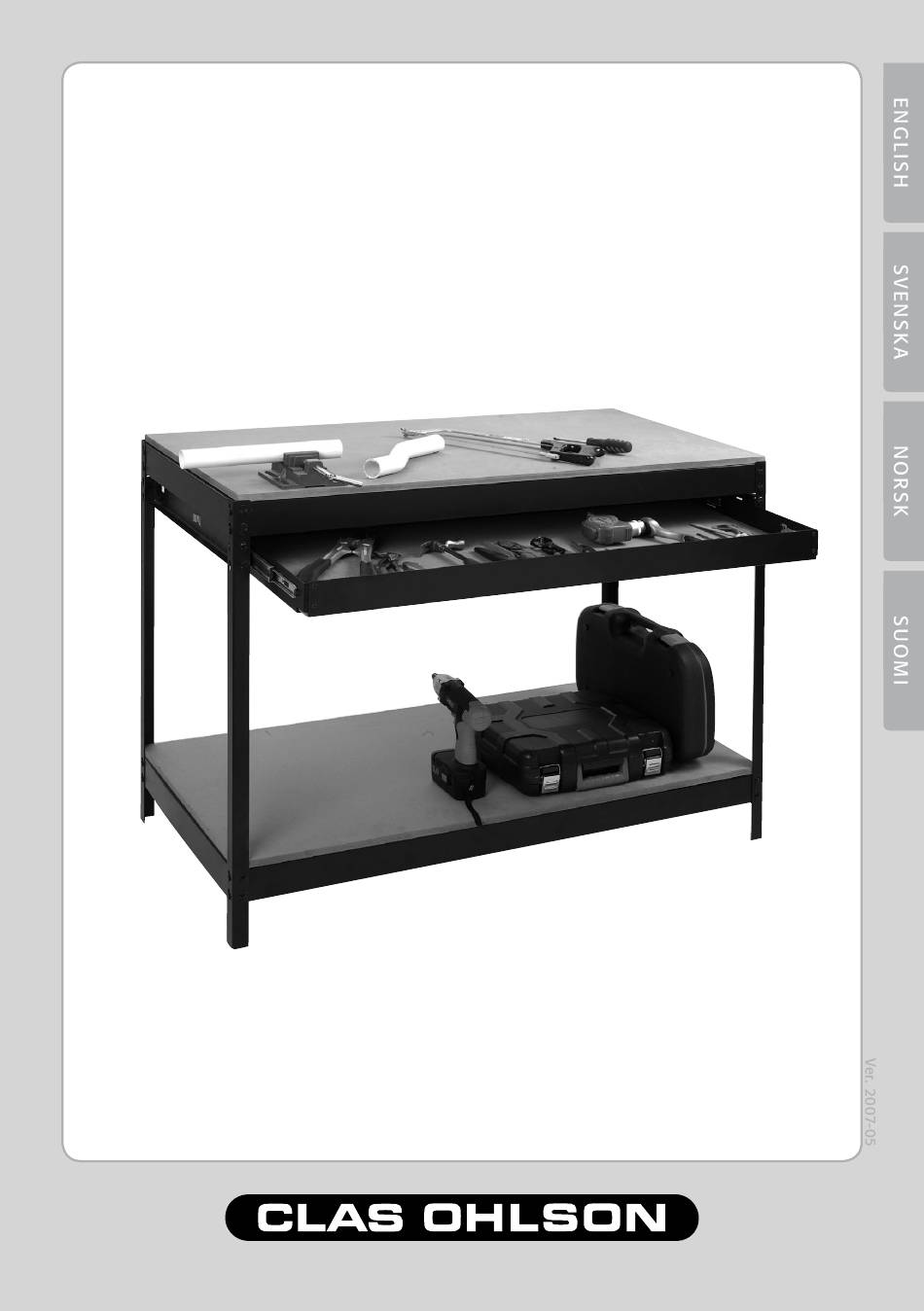

- Page 1 31-4433 Work Bench Arbetsbänk Arbeidsbenk Työtaso www.clasohlson.com...
-
Page 2: Work Bench
Work Bench Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data. If you have any questions concerning technical problems please contact our Cus- tomer Service Department (see address on reverse.) Product Description • Work bench in metal construction... - Page 3 Assembly 1. Start by attaching the mounting plates (2) to the legs (1). Turn the mounting plates inwards like as shown in picture, use the 2 lower holes (of the 4 upper holes). 2. Mount the short side panel (3). Turn the panel’s short side upward/inward as shown in picture.
- Page 4 3. Mount the long side panel (4). Turn the panel’s short side upward/inward like the short ones. 4. Mount the front side panel (4). Turn the panel’s short side upward/inward like the short ones.
- Page 5 5. Put together the pull out drawer’s side panels (6) and the longer panels (5) for front and back plate. 6. Mount the expansion fittings (7) (8) on the pull out drawer, see pictures!
- Page 6 7. Mount the pull out drawer on the stand, see pictures.
- Page 7 8. The work bench is now assembled and ready for use.
- Page 8 Arbetsbänk Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress- uppgifter på baksidan). Produktbeskrivning •...
- Page 9 Montering 1. Börja med att sätta fast fästprofilerna (2) i benen (1), vänd fästprofilerna inåt som bilden visar, använd de 2 nedre hålen (av de 4 hålen i benens övre ände). 2. Montera de korta sidoprofilerna (3), vänd profilens korta del uppåt/inåt som bilden visar.
- Page 10 3. Montera de bakre långa sidoprofilerna (4), vänd profilens korta del uppåt/inåt lika som de korta. 4. Montera de främre långa sidoprofilerna (4), vänd profilens korta del uppåt/inåt lika som de korta.
- Page 11 5. Sätt ihop utdragslådans sidoprofiler (6) och de längre profilerna (5) för fram/ baksidan. 6. Montera expansionsbeslagen (7) (8) på utdragslådan, se bilderna!
- Page 12 7. Montera utdragslådan i stativet, se bilderna.
- Page 13 8. Arbetsbänken är nu färdigmonterad och klar för användning.
- Page 14 Arbeidsbenk Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). Produktbeskrivelse •...
- Page 15 Montering 1. Start med å feste festeprofilene (2) på benene (1). Vend festeprofilene innover som vist på bildet. Bruk de 2 nederste hullene (av de 4 hullene i benenes øverste ende). 2. Monter så de korte sideprofilene (3). Vend profilenes korte del oppover/ innover, som vist på...
- Page 16 3. Monter de lange bakerste sideprofilene (4). Vend profilenes korte del oppover/ innover, som du gjorde på de korte. 4. Monter så de lange framre sideprofilene (4). Vend profilenes korte del oppover/ innover, som du gjorde på de korte.
- Page 17 5. Monter uttrekksskuffens profiler (5) og (6). 6. Monter ekspansjonsbeslagene (7) og (8) på uttrekksskuffen, se bildene!
- Page 18 7. Monter uttrekksskuffen i stativet, se bildene.
- Page 19 8. Arbeidsbenken er nå ferdigmontert og klar til bruk.
- Page 20 Työtaso Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Tuotekuvaus • Metallinen työtaso •...
- Page 21 Asennus 1. Kiinnitä ensin kiinnitysprofiilit (2) jalkoihin (1). Käännä kiinnitysprofiilit sisäänpäin kuvan osoittamalla tavalla. Käytä kahta alinta reikää (jalan yläpään neljästä reiästä). 2. Asenna lyhyet sivuprofiilit (3), käännä profiilin lyhyt osa ylöspäin/sisäänpäin kuvan osoittamalla tavalla. Asenna ensin ylempi sivuprofiili kumpaankin jalkapariin ja asenna sen jälkeen alemmat sivuprofiilit.
- Page 22 3. Asenna taaemmat pitkät sivuprofiilit (4), käännä profiilin lyhyt osa ylöspäin/ sisäänpäin samalla tavoin kuin lyhyiden sivuprofiilien kanssa. 4. Asenna etummaiset pitkät sivuprofiilit (4), käännä profiilin lyhyt osa ylöspäin/ sisäänpäin samalla tavoin kuin lyhyiden sivuprofiilien kanssa.
- Page 23 5. Laita yhteen vetolaatikon sivuprofiilit (6) ja etupuolen/takapuolen pidemmät profiilit (5). 6. Asenna vetolaatikkohelat (7) (8) vetolaatikkoon kuvien osoittamalla tavalla!
- Page 24 7. Asenna vetolaatikko telineeseen kuvien osoittamalla tavalla.
- Page 25 8. Työtaso on nyt asennettu ja käyttövalmis.
-
