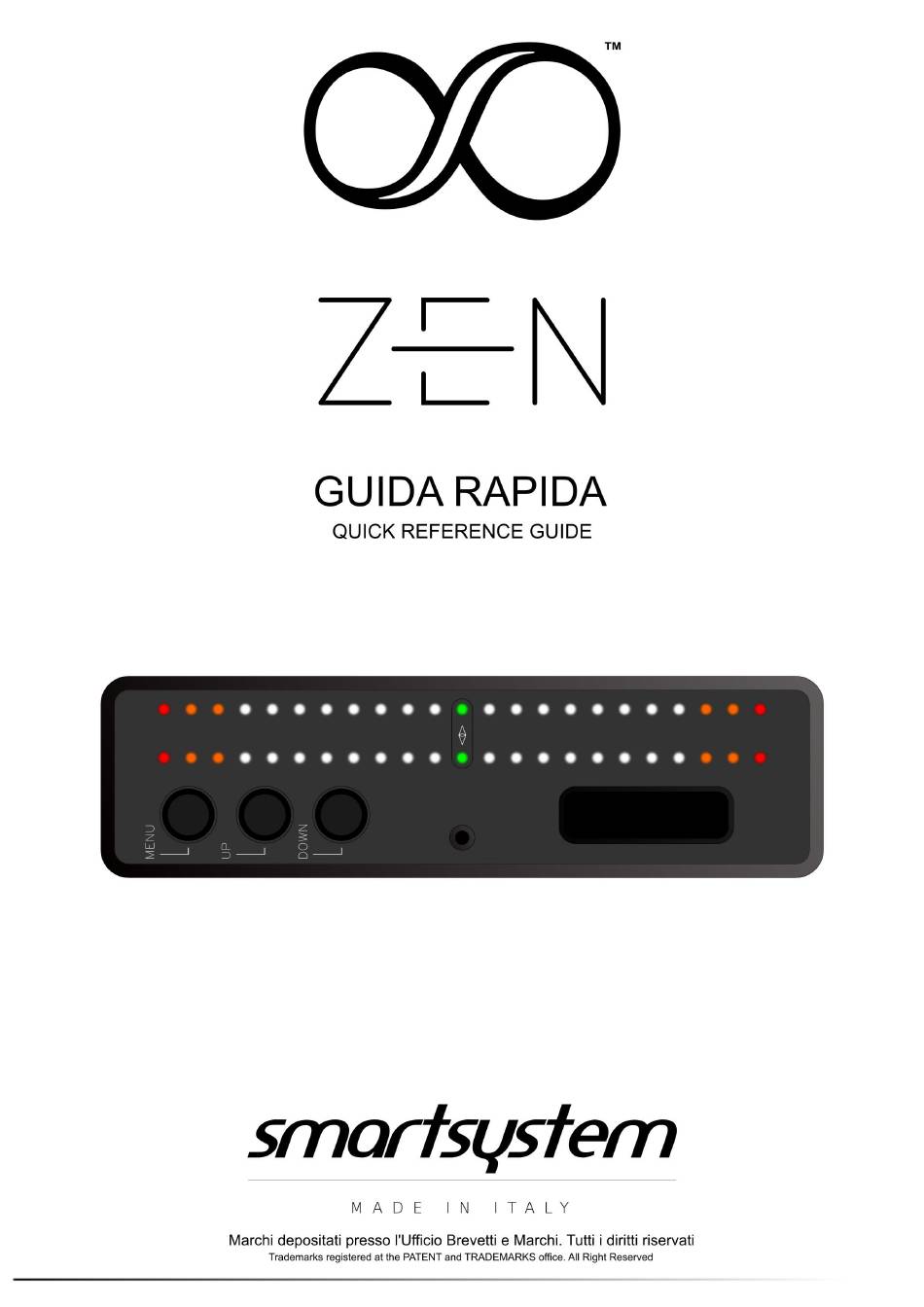

- Page 1 v. 1.3...
-
Page 2: Table Of Contents
Indice generale Sicurezza..............................3 Contenuti:..............................5 Specifiche:..............................5 SmartCAM Zen Overview.......................... 6 Visualizzazione tramite barra LED......................6 Display principale e modalità operative...................... 7 Tasti funzione............................. 8 Tasto Menu............................8 Tasto UP............................8 Tasto DOWN............................8 Menu overview............................9 Zero Set............................. 9 8.1.1 Execute............................ - Page 3 General Index Safety................................ 17 In the box:..............................18 Specifications:............................18 SmartCAM Zen Overview........................19 LED Bars visualization..........................19 Main Display and Operational Modes...................... 20 Function Buttons............................21 Menu Button............................ 21 Up Button ............................21 Down Button............................ 21 Menu overview............................22 Zero Set............................
-
Page 4: Sicurezza
Sicurezza SmartCAM Zen è stato progettato tenendo in considerazione tutte le normative tecniche di prodotto. Si prega, comunque, di seguire scrupolosamente le seguenti istruzioni volte a garantire la Vostra sicurezza e la sicurezza delle Vostre attrezzature: Proteggete l'attrezzatura da ambienti umidi. -
Page 5: Contenuti
• Protetto contro inversioni di polarità • Range di Temperatura : -10°C +45°C IN CASO DI MALFUNZIONAMENTO, CONTATTARE IMMEDIATAMENTE UN TECNICO AUTORIZZATO SMARTSYSTEM. NON APRIRE SMARTCAM ZEN PER EFFETTUARE RIPARAZIONI DI FORTUNA O PER DIAGNOSTICARE UN GUASTO SE NON ESPRESSAMENTE AUTORIZZATO DA SMARTSYSTEM SRL. -
Page 6: Smartcam Zen Overview
SmartCAM Zen Overview Visualizzazione tramite barra LED Le due barre led di SmartCAM Zen permettono la visualizzazione immediata dell'asse prescelto. Il range di funzionamento è proporzionale a quanto impostato per lo specifico asse. Per ogni barra LED sono presenti 23 emettitori che permettono quindi di suddividere l'angolo massimo prescelto in 11 suddivisioni. -
Page 7: Display Principale E Modalità Operative
Si prega di aggiornare SmartCAM Zen all'ultime versione disponibile tramite il relativo software Burner come specificato al capitolo 9. La modalità operativa in cui si trova SmartCAM Zen all'accensione è definita come SLEEP MODE. In questa modalità, SmartCAM Zen mantiene attiva tutta la componente di sensoristica e di processo dei segnali senza però... -
Page 8: Tasti Funzione
Tasti funzione I tasti funzione di SmartCAM ZEN, oltre a permettere una navigazione intuitiva delle impostazioni di sistema, permettono anche di eseguire delle funzionalità avanzate. Ogni tasto funzione può eseguire funzioni diverse in base alla durata della pressione dello stesso. Gli stati possibili per ogni pulsante sono: SINGLE CLICK •... -
Page 9: Menu Overview
La pressione del pulsante menu abilita o disabilità la funzione indicata Zero Set Permette di azzerare SmartCAM Zen in qualunque posizione. 8.1.1 Execute Esegue l'azzeramento degli assi nella posizione corrente. Gli assi che vengono azzerati sono solo quelli correntemente visualizzati. -
Page 10: Set Countdown
8.1.2 Set Countdown Permette di definire il tempo necessario ad effettuare l'azzeramento di SmartCAM Zen quando questo viene effettuato tramite funzione Execute. Si ricorda che il tempo per l'azzeramento rapido eseguito tramite mantentimento del pulsante up premuto in modalità standard non viene modificato da questo parametro. -
Page 11: Axis Manager
• TILT • • e combinazioni di essi. Oltre a questi è possibile visualizzare anche l'accelerazione laterale a cui SmartCAM Zen è sottoposta: Side To Side (STS) • La tabella seguente permette una rapida ed esaustiva lista delle possibili combinazioni. -
Page 12: Response Speed
LED. Questa modifica non interviene nella rapresentazione numerica nel display. Display Setup E' possibile configurare lo stile di visualizzazione per quanto riguarda le barre LED superiore ed inferiore di SmartCAM Zen. 8.3.1 Display Style Indipendentemente se la visualizzazione è singolo o doppio asse, è possibile visualizzare l'angolo selezionato in modalità... -
Page 13: Led Deadband
E' possibile variare la luminosità delle due barre LED in modo da ottimizzare l'intensità luminosa in base all'ambiente di lavoro. Grazie al sensore di luminosità integrato in SmartCAM Zen, è possibile non solo definire una luminosità fissa, ma soprattutto definire un range di luminosità minimo e massimo. -
Page 14: Zen Upside Down
8.4.1.2 Zen Upside Down Permette di ruotare completamente SmartCAM Zen di 180° in modo tale che il Display LED sia verso il basso. Questo risulta molto comodo per avvicinare quanto più possibile la visualizzazione LED al monitor LCD di terze parti. -
Page 15: Aggiornamento Firmware
Come ogni altro prodotto SmartSystem, anche SmartCAM Zen può essere aggiornato all'ultima release firmware tramite il software Burner disponibile per PC e MAC. E' sufficiente avviare il programma Burner e collegare SmartCAM Zen al PC o MAC tramite cavo USB-C. -
Page 16: Garanzia
Garanzia La ditta SmartSystem Srl Unipersonale, con sede in Via del Commercio, 22F, 61032 FANO (PU) - ITALY - Proprietaria del marchio SmartSystem e dei brand ad essa collegati, accorda una garanzia limitata territorialmente di 24 mesi sui prodotti a partire dal giorno di consegna al cliente finale (compratore). -
Page 17: Safety
• Do not use a power supply different from the one provided with the product. • In case of failure, the SmartCAM Zen must be repaired only by qualified staff, • authorized by SmartSystem Srl. Use SmartCAM Zen just for its own function. -
Page 18: In The Box
• Temperature range: -10 ° C + 45 ° C IN CASE OF MALFUNCTIONING, IMMEDIATELY CONTACT AN AUTHORIZED SMARTSYSTEM TECHNICIAN. DO NOT OPEN THE SMARTCAM ZEN TO PERFORM LUCKY REPAIRS OR TO DIAGNOSTICATE A FAULT UNLESS EXPRESSLY AUTHORIZED BY SMARTSYSTEM SRL. -
Page 19: Smartcam Zen Overview
SmartCAM Zen Overview LED Bars visualization The two LED bars of SmartCAM Zen allow immediate viewing of the chosen axis. The operating range is proportional to what is set for the specific axis. For each LED bar there are 23 emitters which therefore make it possible to divide the maximum selected angle into 11 subdivisions. -
Page 20: Main Display And Operational Modes
This manual refers to firmware version 1.5.6.3 and subsequent updates. Please update SmartCAM Zen to the latest version available through its Burner software as specified in chapter 9. The operating mode SmartCAM Zen is in when it is turned on is defined as SLEEP MODE. -
Page 21: Function Buttons
Function Buttons The SmartCAM ZEN function buttons, in addition to allowing intuitive navigation of the system settings, also allow you to perform advanced functions. Each button can perform different functions based on how long it is pressed. The possible states for each button are: SINGLE CLICK •... -
Page 22: Menu Overview
It is possible to perform a quick reset by simply holding the UP button down for more than 2 seconds as previously reported 8.1.2 Set Countdown It allows you to define the time needed to reset SmartCAM Zen when this is done using the Execute function. -
Page 23: Gestures (Experimental)
Cancels the Zero previously setted up and restores the factory values used in the system calibration phase. Axis Manager The Axis Mode menu allows you to select which axis or axis to display on SmartCAM ZEN. The following table allows a quick and exhaustive list of possible combinations. -
Page 24: Axis Selection
8.2.1 Axis Selection SmartCAM Zen allows you to view the aviation standard angles of rotation defined as: ROLL • TILT • • and combinations of them. In addition to these, it is also possible to view the lateral acceleration to which SmartCAM... -
Page 25: Response Speed
The unit of measurement is °. Only for the Side To Side, the possible choices are expressed in G. 8.2.3 Response Speed It is possible to filter the response time of the sensors in order to make the display more similar to the operator's needs. -
Page 26: Led Deadband
It is possible to vary the brightness of the two LED bars in order to optimize the light intensity according to the working environment. Thanks to the brightness sensor integrated in SmartCAM Zen, it is possible not only to define a fixed brightness but, above all, to define a minimum and maximum brightness range. -
Page 27: Zen Upside Down
8.4.1.2 Zen Upside Down It allows you to completely rotate SmartCAM Zen by 180 ° so that the LED display is facing downwards. This is very convenient for bringing the LED display as close as possible to the third-party LCD monitor. -
Page 28: Firmware Update
Like any other SmartSystem product, SmartCAM Zen can also be updated to the latest firmware release through the Burner software available for PC and MAC. Just start the Burner program and connect SmartCAM Zen to your PC or MAC via USB-C cable. -
Page 29: Warranty
Warranty SmartSystem Unipersonale Srl headquarter is located in Via del Commercio, 22F, 61032 FANO(PU), ITALY. Smartsystem main brand and all the other brands associated with it are property of Smart-System Srl Unipersonale. Your SmartSystem equipment is guaranteed against any manufacturing or material defects for 24 months from the date of delivery to the customer.
