Summary of Contents for Smart system SMARTCAM HORIZON

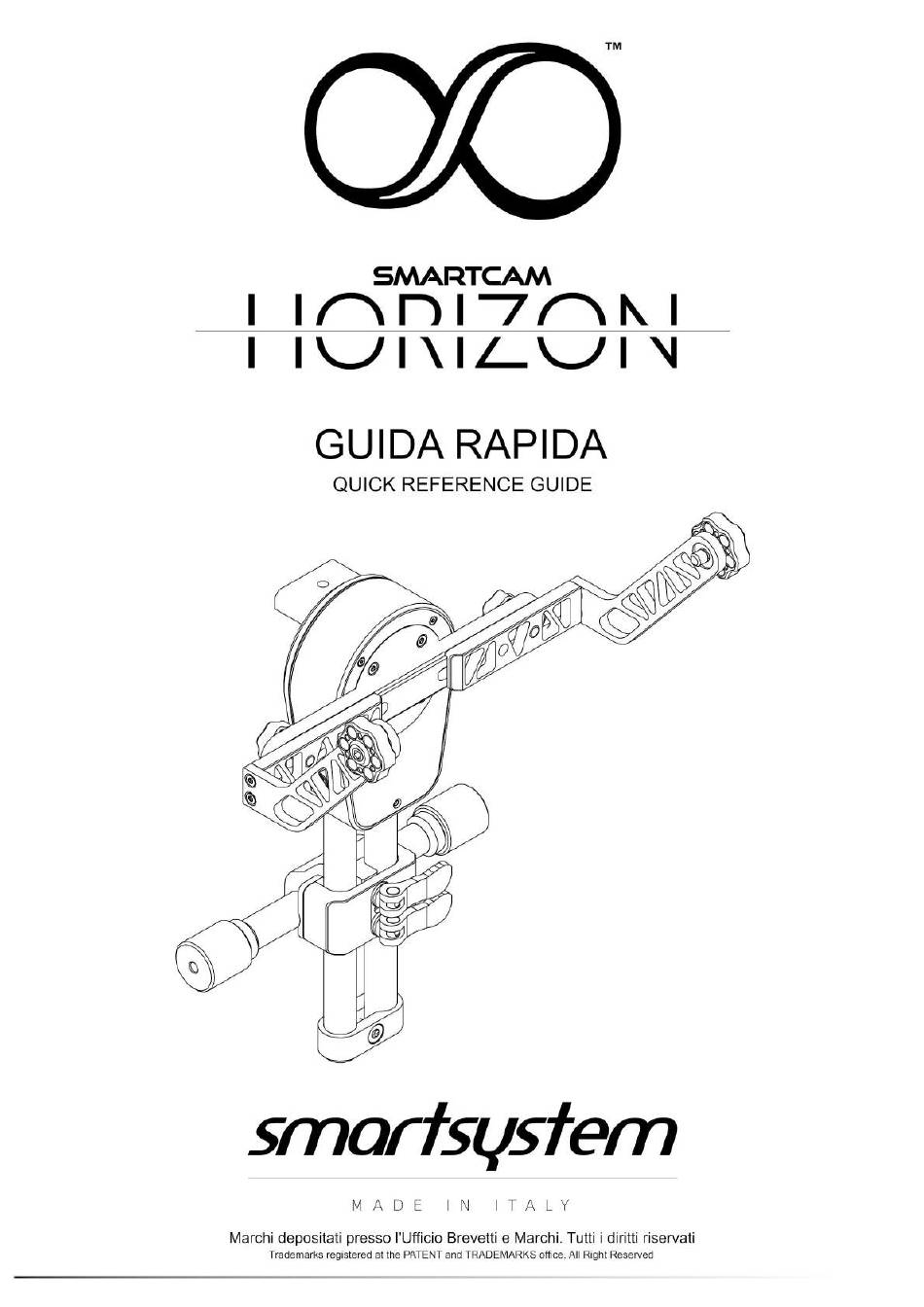

- Page 1 v. 1.2...
-
Page 2: Table Of Contents
Indice generale Sicurezza..............................2 Contenuto della confezione........................3 Specifiche..............................4 SmartCAM Horizon Overview........................4 Prima di accendere SmartCAM Horizon....................5 Pulsante multifunzione..........................7 Abilitazione/Disabilitazione Motore....................7 Setup modalità Angle......................... 7 Setup Modalità Horizontal........................8 AutoTUNE............................9 6.4.1 Soluzione problemi AutoTUNE....................10 Stato Batteria............................ -
Page 3: Sicurezza
Sicurezza SmartCAM Horizon è stato progettato tenendo in considerazione tutte le normative tecniche di prodotto. Si prega, comunque, di seguire scrupolosamente le seguenti istruzioni volte a garantire la Vostra sicurezza e la sicurezza delle Vostre attrezzature: Proteggete l'attrezzatura da ambienti umidi. -
Page 4: Contenuto Della Confezione
• Ampio range di alimentazione : da 10VDC a 16.8VDC • Massimo consumo di corrente : 0.6A IN CASO DI MALFUNZIONAMENTO, CONTATTARE IMMEDIATAMENTE UN TECNICO AUTORIZZATO SMARTSYSTEM. NON APRIRE SMARTCAM HORIZON PER EFFETTUARE RIPARAZIONI DI FORTUNA O PER DIAGNOSTICARE UN GUASTO SE NON ESPRESSAMENTE AUTORIZZATO DA SMARTSYSTEM SRL. -
Page 5: Smartcam Horizon Overview
SmartCAM Horizon Overview... -
Page 6: Prima Di Accendere Smartcam Horizon
Prima di accendere SmartCAM Horizon Prima di alimentare SmartCAM Horizon, accertarsi di aver correttamente installato il sistema sul vostro Sled attraverso il fissaggio universale da ¼ presente sul retro del prodotto. Horizon è stato progettato con una piastra esclusiva capace di poter ospitare una... -
Page 7: Pulsante Multifunzione
Dopo aver collegato il sistema all'alimentazione fornita dal vostro Sled, SmartCAM Horizon vi avvertirà con un segnale acustico del corretto avvio del sistema e di essere pronto ad essere attivato. Per passare all'attivazione di Horizon, è sufficiente rilasciare il Pin di parcheggio (tirando il pomello del PIN e ruotarlo di 90°). -
Page 8: Setup Modalità Angle
Setup modalità Angle A volte, potrebbe essere necessario posizionare il monitor in un angolo “non convenzionale” e si desidera che il sistema mantenga quella posizione indipendentemente dall'inclinazione dello sled. Per ottenere ciò, è sufficiente premere il pulsante di comando tre volte. A dimostrazione della corretta ricezione del comando, il sistema avviserà l'ingresso in "Setup modalità... -
Page 9: Setup Modalità Horizontal
TERMINE DELLA PROCEDURA AutoTUNE SmartCAM Horizon è stato programmato in fabbrica con parametri PID che garantiscono una corretta stabilizzazione di una vasta gamma di monitor e cablaggi. Questi parametri potrebbero non adattarsi alla tua configurazione. Per questo motivo, è possibile eseguire un AutoTUNE del sistema. -
Page 10: Soluzione Problemi Autotune
4. Assicurarsi che l'alimentazione elettrica sia sufficiente per lo scopo (cioè non avviare una procedura AutoTUNE con una batteria Vlock scarica) Dopo aver ricontrollato le regole precedenti, per avviare una procedura AutoTUNE, è sufficiente premere il pulsante cinque volte. Dopodiché, il sistema inizierà a muoversi autonomamente per trovare i parametri migliori per la tua configurazione. -
Page 11: Stato Batteria
A. Horizon ha una "procedura sicura" che consente all'utente di ripristinare le impostazioni originali di fabbrica. Basta seguire il paragrafo 8.0 Stato Batteria SmartCAM Horizon monitora costantemente la tensione della batteria e informa l'utente della batteria scarica tramite il LED principale. Indipendentemente dalla modalità operativa corrente, raggiunta la tensione critica, il LED del pulsante inizierà... -
Page 12: Restore Di Sicurezza - Disaster Recovery
Restore di sicurezza – Disaster Recovery SmartCAM Horizon ha un profilo di backup interno che può essere richiamato in caso di Disaster Recovery. Questa procedura potrebbe ripristinare tutti i parametri di fabbrica eliminando tutte le impostazioni dell'utente come "angolo predefinito" o "calibrazione automatica". -
Page 13: Garanzia
Il nostro ufficio tecnico è a Vostra completa disposizione in caso di dubbi o chiarimenti in merito allo smaltimento del Vostro SmartCAM Horizon. Garanzia La ditta SmartSystem Srl Unipersonale, con sede in Via del Commercio, 22F, 61032 FANO... -
Page 14: Safety
• Avoid any contact with water or other liquids. • Never use in case of accidental introduction of liquids into the SmartCAM Horizon. • Our technical department is at your disposal for any information about it. Clean only with a dry cloth. -
Page 15: Specs
Contents • 1x SmartCAM Horizon • 4x Counterweights (100gr / 0,22lbs) • 1x Hard case Specs • Full Digital Brushless Monitor Stabilizer • Tool free operation with counterbalance system to fit a huge range of monitors • 2 pole Push-Pull connectors for a quick daisy chain connection from Sled to monitor •... -
Page 16: Smartcam Horizon Overview
SmartCAM Horizon Overview... -
Page 17: Start-Up Of Smartcam Horizon
Start-up of SmartCAM Horizon Before powering on the SmartCAM Horizon, make sure you have correctly installed it on your system via the dedicated ¼ UNC threaded hole. Horizon system has an Universal attachment plate designed to be compatible with a growing list of adapters that let you attach Horizon in a native way to your Sled (Tiffen Shadow, 3A or standard 15mm rods with 60mm center-to-centre distance). -
Page 18: Multi-Function Button
From now on, Horizon will keep maintaining and start balancing your monitor independently by the angle of your sled in respect to azimuth. Multi-function Button The use of SmartCAM Horizon is extremely straight forward. The multifunction button, located on the side of the Horizon, let you execute various commands. -
Page 19: Angle Mode Setup
Angle Mode Setup Sometimes, you could need to position the monitor to weird angle and you want that the system will maintain that position regardless of the inclination of the sled. To achieve this, just press the command button three times. After that, the system will alert you to be entered in "Angle Mode Setup"... -
Page 20: Horizontal Mode Setup
SmartCAM Horizon and that every component has no play on their position. DO NOT START an AutoTUNE procedure if the monitor is not correctly balanced. -
Page 21: Autotune Troubleshooting
After double checked the rules above, to start an AutoTUNE procedure, just push the button five times. After that, the system will start moving autonomously in order to find the best parameters for your setup. Please be patient and wait the end of the automatic procedure. Please note that during the AutoTUNE, the system could emit strange noises like buzzing and humming. -
Page 22: Battery Status
Battery voltage is at 5% (About 14,0VDC) BLINK Fail Safe Restore – Disaster Recovery SmartCAM Horizon has an internal backup profile that can be recalled in case of Disaster Recovery. This procedure could restore all the factory parameters deleting all the user settings like "predefined angle"... -
Page 23: Maintenance
Horizon Maintenance Do not use alcohol of other solvents nor detergents to clean your SmartCAM Horizon. To clean metal components, we recommend you to use a paper towel lightly soaked in distilled water. Make sure no water drops reaches the inside components of SmartCAM Horizon. -
Page 24: Warranty
Warranty SmartSystem Unipersonale Srl headquarter is located in Via del Commercio, 22F, 61032 FANO(PU), ITALY. Smartsystem main brand and all the other brands associated with it are property of Smart-System Srl Unipersonale. Your SmartSystem equipment is guaranteed against any manufacturing or material defects for 12 months from the date of delivery to the customer.
