Smart system DigiDRIVE Portable Quick Reference Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
v. 2.1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DigiDRIVE Portable and is the answer not in the manual?

Questions and answers

Related Manuals for Smart system DigiDRIVE Portable

Summary of Contents for Smart system DigiDRIVE Portable

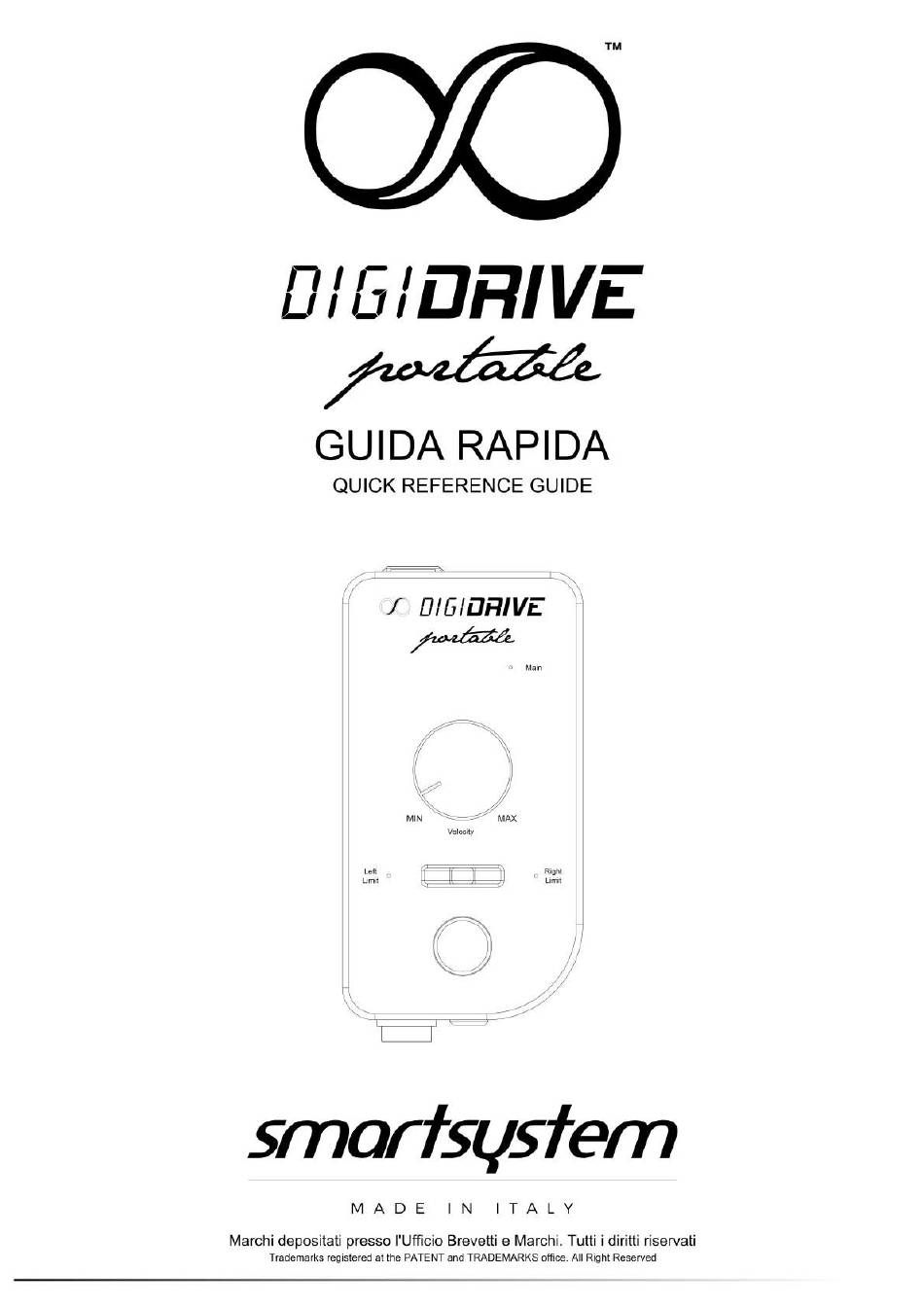

  • Page 1 v. 2.1...

  • Page 2: Table Of Contents

    Contenuti:..............................4 Specifiche:..............................4 DigiDRIVE Portable Overview........................5 Tabella Riepilogativa Stato dei Led ......................7 Messa in servizio del sistema DigiDRIVE Portable..................8 Emergenza – Arresto Controllato....................... 9 Modalità operative............................9 Modalità Live............................ 10 8.1.1 Velocity Control........................... 10 8.1.2 Impostazione Finecorsa Virtuali....................11 Modalità...
  • Page 3 Safety............................... 22 Contents..............................23 Specs............................... 23 DigiDRIVE Portable Overview......................... 24 Led Status Table ............................ 25 Start-up of DigiDRIVE Portable........................ 26 Emergency – Controlled Shutdown......................27 Operating Modes............................. 27 Live Mode............................28 8.1.1 Velocity Control........................... 28 8.1.2 Setting the Virtual Limits......................29 AutoLoop Mode..........................

  • Page 4: Sicurezza

    Sicurezza DigiDRIVE Portable è stato progettato tenendo in considerazione tutte le normative tecniche di prodotto. Si prega, comunque, di seguire scrupolosamente le seguenti istruzioni volte a garantire la Vostra sicurezza e la sicurezza delle Vostre attrezzature: Proteggete l'attrezzatura da ambienti umidi.

  • Page 5: Contenuti

    Contenuti: • 1 sistema d'azionamento DigiDRIVE Portable • 1 alimentatore/caricabatteria AC-DC • 1 adattatore LapseLINK™ Specifiche: • Sistema di azionamento Full Digital • Connessione USB a PC e MAC • Progettato per movimentare un solo motore della linea DigiMOTOR • Alimentazione a batteria 14.8V DC - Li ION integrata non sostituibile •...

  • Page 6: Digidrive Portable Overview

    DigiDRIVE Portable Overview...

  • Page 7: Tabella Riepilogativa Stato Dei Led

    Tabella Riepilogativa Stato dei Led Stato BLINK PULSE Descrizione Acceso Spento Lampeggio Digitale Lampeggio Dimmerato DigiDRIVE Portable Descrizione Joystick Stato Abilitato MAIN LED Condizione Normale. Nessun finecorsa virtuale impostato SX LIMIT / DX LIMIT OFF / OFF MAIN LED Condizione Normale. Finecorsa virtuale...

  • Page 8: Messa In Servizio Del Sistema Digidrive Portable

    Messa in servizio del sistema DigiDRIVE Portable Prima di procedere al collegamento degli elementi del DigiDRIVE Portable, • accertarsi di aver correttamente installato il sistema motore DigiMOTOR. Premere l'interruttore di accensione / spegnimento, posto sul retro della scatola del •...

  • Page 9: Modalità Live

    La principale modalità di funzionamento del sistema DigiDRIVE Portable è rappresentata dalla modalità Live. Il controllo proporzionale offerto dal joystick del DigiDRIVE Portable permette all'utente di movimentare l'elemento mobile del vostro prodotto (SmartSLIDER, Smart3, etc...) con estrema precisione ed intuitività.

  • Page 10: Velocity Control

    8.1.1 Velocity Control Questo controllo permette di limitare la velocità massima raggiungibile dal sistema. Il controllo agisce in modo proporzionale ed in realtime. 8.1.2 Impostazione Finecorsa Virtuali Tramite la funzione di finecorsa virtuale, è possibile limitare in modo veloce e pratico la corsa dell'elemento mobile del proprio prodotto (SmartSLIDER PRO, Smart3, etc..).

  • Page 11: Modalità Autoloop

    Per rimuovere un limite virtuale precedentemente impostato : Attendere il completo arresto dell'elemento mobile • Premere il pulsante presente nel Vostro DigiDRIVE Portable e muovere il joystick • verso destra o sinistra in caso vogliate disattivare un finecorsa di destra o sinistra Il DigiDRIVE Portable segnalerà...

  • Page 12: Variazione Della Velocità

    In questa modalità, il joystick viene disabilitato. E' comunque possibile variare la velocità di movimentazione del prodotto semplicemente agendo sulla manopola di regolazione della velocità presente sul Vostro DigiDRIVE Portable. Il valore minimo è direttamente dipendente dal tipo di DigiMOTOR connesso al DigiDRIVE Portable.

  • Page 13: Modalità Timelapse

    Modalità TimeLapse A partire dalla release firmware v2.0, DigiDRIVE Portable è in grado di effettuare timelapse usufruendo della tecnica dello Shoot – Move – Shoot. E' possibile verificare la versione firmware installata sul vostro DigiDRIVE Portable tramite software TUNER liberamente...

  • Page 14: 8.3.2.1 Tuner Mode

    In entrambe le modalità il sistema effettuerà un movimento con accelerazione e decelerazione in prossimità dei limiti virtuali. Le rampe di cui sopra hanno un profilo preimpostato, non modificabile, ottimizzato in fase di progetto per abbracciare i più disparati scenari. 8.3.2.1 Tuner Mode La modalità...

  • Page 15: 8.3.2.2 Easylapse

    Avvio del TimeLapse Prima di avviare la sessione di TimeLapse, accertarsi di aver collegato la vostra fotocamera al sistema di scatto del DigiDRIVE Portable tramite l'accessorio LapseLINK™. Una volta scelta la modalità operativa (Tuner o EasyLAPSE™), il sistema attenderà che...

  • Page 16: Arresto Ed Uscita Dalla Modalità Timelapse

    DX LIMIT Batteria Durata DigiDRIVE Portable è dotato di batterie al litio ad alta capacità. La durata di funzionamento standard del sistema è di 8 ore. Tale performance è stata verificata movimentando un motore della linea DigiMOTOR in modalità AutoLoop alla massima velocità...

  • Page 17: Ricarica

    • carico applicato sull'elemento mobile • frequenza di utilizzo • Ricarica DigiDRIVE Portable viene fornito con un alimentatore appositamente progettato dotato anch'esso d LED di controllo bicolore. Procedura di Ricarica Connession Descrizione Led di controllo Connessione al...

  • Page 18: Aggiornamento Firmware

    Come ogni altro prodotto SmartSystem, anche DigiDRIVE Portable può essere aggiornato all'ultima release firmware tramite il software Burner disponibile per PC e MAC. Per poter essere aggiornato, è necessario che DigiDRIVE Portable venga avviato in modalità BootLoader. E' possibile accedere a questa modalità semplicemente accendendo il vostro DigiDRIVE mantenendo premuto il pulsante di controllo.

  • Page 19: Manutenzione

    Manutenzione Non utilizzare solventi alcoolici o prodotti detergenti per la pulizia del Vostro DigiDRIVE Portable. In caso di macchie di grasso sulla superficie esterna, consigliamo l'utilizzo di carta assorbente lievemente intrisa di acqua distillata facendo attenzione a non far entrare liquidi all'interno del drive.

  • Page 20: Garanzia

    Garanzia La ditta SmartSystem Srl Unipersonale, con sede in Via del Commercio, 22E, 61032 FANO (PU) - ITALY - Proprietaria del marchio SmartSystem e dei brand ad essa collegati, accorda una garanzia limitata territorialmente di 24 mesi sui prodotti a partire dal giorno di consegna al cliente finale (compratore).

  • Page 21: Safety

    • Avoid any contact with water or other liquids. • Never use in case of accidental introduction of liquids into the DigiDRIVE portable. • Our technical department is at your disposal for any information about it. Clean only with a dry cloth.

  • Page 22: Specs

    Contents • 1 DigiDRIVE Portable • 1 AC-DC Li-ION Battery Charger • 1 LapseLINK™ adapter cable Specs • Full Digital drive system • USB connection to PC and MAC • Designed to handle a single DigiMOTOR • 14.8V DC Internal Li-ION Battery •...

  • Page 23: Digidrive Portable Overview

    DigiDRIVE Portable Overview...

  • Page 24: Led Status Table

    Led Status Table Status BLINK PULSE Description Digital Blinking Dimmered Blinking DigiDRIVE Portable Description Joystick Status Enabled MAIN LED Normal Status. No Virtual Limit configured SX LIMIT / DX LIMIT OFF / OFF MAIN LED Normal Status. Left Virtual Limit configured...

  • Page 25: Start-Up Of Digidrive Portable

    DigiDRIVE Portable. Operating Modes It is possible to switch between the various DigiDRIVE Portable operational modes simply by maintaining pressed for at least 2 seconds the control button of your DigiDRIVE Portable.

  • Page 26: Live Mode

    Live Mode The DigiDRIVE main mode is the Live Mode. The proportional control offered by the joystick of the DigiDRIVE Portable allows the user to move the movable element of your product (SmartSLIDER, SMART3, etc..) with extreme accuracy and intuitiveness.

  • Page 27: Velocity Control

    • Wait for the moving element to stop completely • Keep pressed the button on your DigiDRIVE Portable while you drag the joystick • lever on the side you want to set the limit for. The DigiDRIVE Portable will display the end of the procedure by activating the •...

  • Page 28: Autoloop Mode

    Keep pressed the button on your DigiDRIVE Portable while you drag the joystick • lever on the side you want to remove the limit for. The DigiDRIVE Portable will display the end of the procedure by turning off the • corresponding solid LED light.

  • Page 29: Change Moving Velocity

    After the user verified that the working area was clear and without obstacles, simply press the control button of your DigiDRIVE Portable in order to start the AutoLoop Mode The moving element of your product will be moved accordingly to this table:...

  • Page 30: Starting Point Definition

    TimeLapse Mode From firmware v2.0, DigiDRIVE Portable has the ability to make TimeLapses using the Shoot – Move – Shoot technique. You can verify the firmware version of you DigiDRIVE Portable via TUNER Software, freely downloadable from our website www.smartsystem.it.

  • Page 31: 8.3.2.1 Tuner Mode

    related to the “EasyLAPSE™” mode, as shown in the figure below. In both modes, DigiDRIVE will move the carriage using acceleration and deceleration ramps near Virtual Limits. This ramps are optimized in order to give the best results with minimal efforts. 8.3.2.1 Tuner Mode As described in the previous chapter, simply rotating the velocity knob to its minimum (0 position) will activate the “Tuner Mode”...

  • Page 32: 8.3.2.2 Easylapse

    After you choose the right TimeLapse mode (Tuner o EasyLAPSE™), the system will wait the user, after checking that no obstacles will stops the carriage moving, start the TimeLapse execution simply pressing and maintain pressed for at least 2 seconds, the control button of your DigiDRIVE Portable.

  • Page 33: Battery

    13kgs. Monitoring DigiDRIVE Portable constatly monitors the Battery voltage and inform the user of low battery via the Main LED, as previously described. Indipendently of the current operational mode, reached the critical voltage for the battery...

  • Page 34: Battery Charging

    As for every SmartSystem products, DigiDRIVE Portable can be updated to the latest firmware available via the dedicated “Burner” software (PC or MAC version available). In order to be updated, it is mandatory to start up your DigiDRIVE Portable in Bootloader Mode.

  • Page 35: Maintenance

    In this mode, you can connect the DigiDRIVE Portable with a standard USB cable to PC or MAC, start up the Burner software and follow the standard procedure for updating the firmware. During firmware updating, never shut down or disconnect the product before the end of the procedure.

  • Page 36: Warranty

    Warranty SmartSystem Unipersonale Srl headquarter is located in Via del Commercio, 22E, 61032 FANO(PU), ITALY. Smartsystem main brand and all the other brands associated with it are property of Smart-System Srl Unipersonale. Your SmartSystem equipment is guaranteed against any manufacturing or material defects for 24 months from the date of delivery to the customer.
