Summary of Contents for Smart system SMARTCAM HORIZON LITE

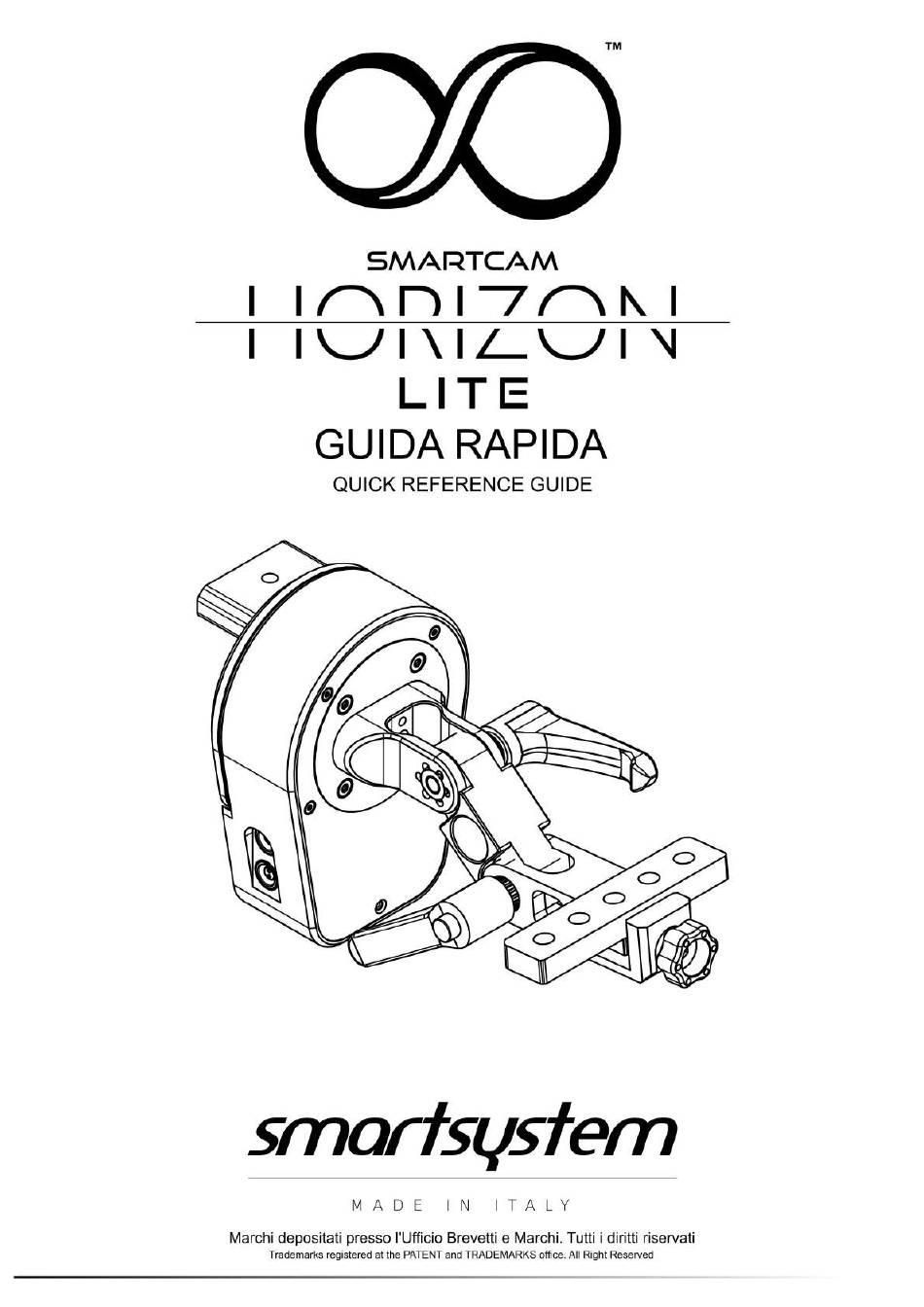

- Page 1 v. 1.2...
-
Page 2: Table Of Contents
Sicurezza..............................3 Contenuto della confezione........................4 Specifiche..............................4 NOTE su versione firmware installata e relativo manuale................4 SmartCAM Horizon Lite Overview......................5 Prima di accendere SmartCAM Horizon Lite.....................6 Pulsante multifunzione..........................7 Setup Modalità Horizontal........................7 Abilitazione/Disabilitazione Motore....................8 Setup modalità Angle......................... 8 Calibrazione Giroscopio........................ -
Page 3: Sicurezza
Sicurezza SmartCAM Horizon Lite è stato progettato tenendo in considerazione tutte le normative tecniche di prodotto. Si prega, comunque, di seguire scrupolosamente le seguenti istruzioni volte a garantire la Vostra sicurezza e la sicurezza delle Vostre attrezzature: Proteggete l'attrezzatura da ambienti umidi. -
Page 4: Contenuto Della Confezione
• Ampio range di alimentazione : da 10VDC a 16.8VDC • Massimo consumo di corrente : 0.6A IN CASO DI MALFUNZIONAMENTO, CONTATTARE IMMEDIATAMENTE UN TECNICO AUTORIZZATO SMARTSYSTEM. NON APRIRE SMARTCAM Horizon Lite PER EFFETTUARE RIPARAZIONI DI FORTUNA O PER DIAGNOSTICARE UN GUASTO SE NON ESPRESSAMENTE AUTORIZZATO DA SMARTSYSTEM SRL. -
Page 5: Smartcam Horizon Lite Overview
SmartCAM Horizon Lite Overview... -
Page 6: Prima Di Accendere Smartcam Horizon Lite
Prima di accendere SmartCAM Horizon Lite Prima di alimentare SmartCAM Horizon Lite, accertarsi di aver correttamente installato il sistema sul vostro Sled attraverso il fissaggio universale da ¼ presente sul retro del prodotto. Horizon Lite è stato progettato con una piastra esclusiva capace di poter ospitare... -
Page 7: Pulsante Multifunzione
Da questo momento in poi, Horizon Lite manterrà e bilancerà il vostro sistema monitor indipendentemente dall'angolo di inclinazione del vostro sled. Pulsante multifunzione L'uso di SmartCAM Horizon Lite è estremamente semplice. Il pulsante multifunzione, situato sul lato di Horizon Lite, consente di eseguire vari comandi. -
Page 8: Abilitazione/Disabilitazione Motore
Abilitazione/Disabilitazione Motore Come affermato in precedenza, il “pin di parcheggio” consente di posizionare l'Horizon Lite in modo tale da darvi la possibilità di lavorare sul e impostare il monitor senza aggiungere un lavoro extra al motore durante queste operazioni di servizio. Nel caso in cui si desideri spegnere il motore, è... -
Page 9: Calibrazione Giroscopio
Si noti che la nuova angolazione è considerata da Horizon Lite, come "predefinita". Anche un ciclo di accensione completo o un abilitazione/disabilitazione del motore non annulleranno questa nuova configurazione. Per ristabilire la modalità orizzontale di default, dare riferimento al paragrafo 6.3 RECAP PER I PASSAGGI DI SETUP MODALITA' ANGLE Azione utente PREMERE IL PULSANTE TRE VOLTE... -
Page 10: Autotune
ABILITAZIONE MOTORE, INTERRUZIONE LAMPEGGIO PULSANTE AutoTUNE SmartCAM Horizon Lite è stato programmato in fabbrica con parametri PID che garantiscono una corretta stabilizzazione di una vasta gamma di monitor e cablaggi. Questi parametri potrebbero non adattarsi alla tua configurazione. Per questo motivo, è... -
Page 11: Soluzione Problemi Autotune
bracket (vale a dire non avviare una procedura AutoTUNE su un sistema steadycam in movimento) 4. Assicurarsi che l'alimentazione elettrica sia sufficiente per lo scopo (cioè non avviare una procedura AutoTUNE con una batteria Vlock scarica) Dopo aver ricontrollato le regole precedenti, per avviare una procedura AutoTUNE, è sufficiente premere il pulsante cinque volte. -
Page 12: Stato Batteria
Basta seguire il paragrafo 8.0 Stato Batteria SmartCAM Horizon Lite monitora costantemente la tensione della batteria e informa l'utente della batteria scarica tramite il LED principale. Indipendentemente dalla modalità operativa corrente, raggiunta la tensione critica, il LED del pulsante inizierà... -
Page 13: Restore Di Sicurezza - Disaster Recovery
Restore di sicurezza – Disaster Recovery SmartCAM Horizon Lite ha un profilo di backup interno che può essere richiamato in caso di Disaster Recovery. Questa procedura potrebbe ripristinare tutti i parametri di fabbrica eliminando tutte le impostazioni dell'utente come "angolo predefinito" o "calibrazione automatica". -
Page 14: Garanzia
Il nostro ufficio tecnico è a Vostra completa disposizione in caso di dubbi o chiarimenti in merito allo smaltimento del Vostro SmartCAM Horizon Lite. Garanzia La ditta SmartSystem Srl Unipersonale, con sede in Via del Commercio, 22F, 61032 FANO... -
Page 15: Safety
SmartSystem Srl. Use Horizon Lite just for its own function, i.e. for stabilize a LCD Monitor • Do not remove any part or disassembly the SmartCAM Horizon Lite. There are no • reusable parts in the SmartCAM Horizon Lite... -
Page 16: Contents
Contents • 1x SmartCAM Horizon Lite • 1x Monitor Plate • 1x Camera Screw • 1x Soft Padded Bag Specs • Full Digital Brushless Monitor Stabilizer • Tool free operation with counterbalance system to fit a huge range of monitors •... -
Page 17: Smartcam Horizon Lite Overview
SmartCAM Horizon Lite Overview... -
Page 18: Start-Up Of Smartcam Horizon Lite
Start-up of SmartCAM Horizon Lite Before powering on the SmartCAM Horizon Lite, make sure you have correctly installed it on your system via the dedicated ¼ UNC threaded hole. Horizon Lite system has an Universal attachment plate designed to be compatible with a growing list of adapters that let you attach Horizon Lite in a native way to your Sled (Tiffen Shadow, 3A or standard 15mm rods with 60mm center-to-centre distance). -
Page 19: Multi-Function Button
From now on, Horizon Lite will keep maintaining and start balancing your monitor independently by the angle of your sled in respect to azimuth. Multi-function Button The use of SmartCAM Horizon Lite is extremely straight forward. The multifunction button, located on the side of the Horizon Lite, let you execute various commands. -
Page 20: Toggle Motor Power
Toggle Motor Power As stated before, the indexing plunger let you park the Horizon Lite for give to you the ability to work and set your monitor without adding an extra work to the motor while dealing with monitor. In the case you want to power off the motor for any reason, you can do it by just pushing the button twice. -
Page 21: Gyroscope Calibration
VISUAL RECAP FOR ANGLE MODE SETUP User Interaction PUSH BUTTON THREE TIMES Horizon Lite Acoustic Answer QUICK BEEP AT EVERY BUTTON PUSH Horizon Lite Command Execution LOW PITCH LONG BEEP, MOTOR DISABLE, LOW FREQUENCY BLINK User Interaction Required ROLL THE MONITOR TO THE DESIDERED POSITION WITHIN 2 SECONDS Horizon Lite Command Execution LOW PITCH SHORT BEEP, MOTOR... -
Page 22: Autotune
SmartCAM Horizon Lite and that every component has no play on their position. DO NOT START an AutoTUNE procedure if the monitor is not correctly balanced. -
Page 23: Autotune Troubleshooting
After double checked the rules above, to start an AutoTUNE procedure, just push the button five times. After that, the system will start moving autonomously in order to find the best parameters for your setup. Please be patient and wait the end of the automatic procedure. Please note that during the AutoTUNE, the system could emit strange noises like buzzing and humming. -
Page 24: Battery Status
Battery voltage is at 5% (About 14,0VDC) BLINK Fail Safe Restore – Disaster Recovery SmartCAM Horizon Lite has an internal backup profile that can be recalled in case of Disaster Recovery. This procedure could restore all the factory parameters deleting all the user settings like "predefined angle"... -
Page 25: Maintenance
Lite Maintenance Do not use alcohol of other solvents nor detergents to clean your SmartCAM Horizon Lite. To clean metal components, we recommend you to use a paper towel lightly soaked in distilled water. Make sure no water drops reaches the inside components of SmartCAM Horizon Lite. -
Page 26: Warranty
Warranty SmartSystem Unipersonale Srl headquarter is located in Via del Commercio, 22F, 61032 FANO(PU), ITALY. Smartsystem main brand and all the other brands associated with it are property of Smart-System Srl Unipersonale. Your SmartSystem equipment is guaranteed against any manufacturing or material defects for 12 months from the date of delivery to the customer.
