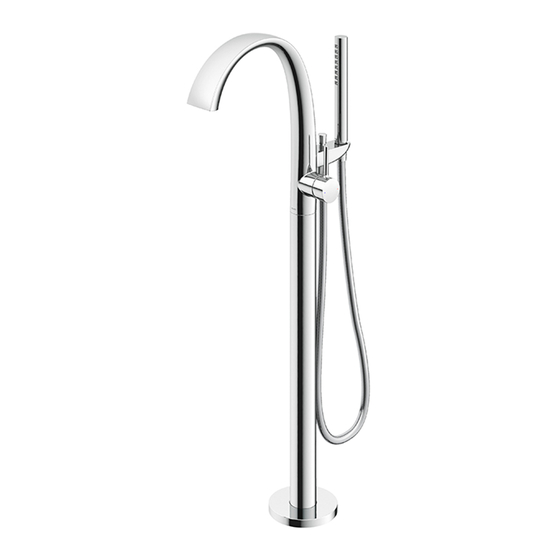

Floor standing bathtub filler (for main body)
Hide thumbs Also See for TBP01301:

Advertisement

Quick Links

Download this manual
使用说明书
CN
铜合金立式单柄双控浴缸水嘴
EN
Operation Manual
Floor Standing Bathtab Filler (for main body)
TBP01301型 / TBP02303型
TBP01301 Type / TBP02303 Type
‹首先对您选购本公司的产品表示我们最真诚的谢意。
CN
请务必仔细阅读本使用说明书并正确地进行使用。
‹Thank you for choosing TOTO's floor standing bathtab filler (for main body)
EN
For the best performance, please read this manual carefully.

Advertisement

loading
Need help?

Need help?

Do you have a question about the TBP01301 and is the answer not in the manual?

Questions and answers

Related Manuals for Toto TBP01301

Summary of Contents for Toto TBP01301

  • Page 1 Operation Manual Floor Standing Bathtab Filler (for main body) TBP01301型 / TBP02303型 TBP01301 Type / TBP02303 Type ‹首先对您选购本公司的产品表示我们最真诚的谢意。 请务必仔细阅读本使用说明书并正确地进行使用。 ‹Thank you for choosing TOTO's floor standing bathtab filler (for main body) For the best performance, please read this manual carefully.
  • Page 2 安全上的注意事项 为了安全起见， 请务必遵守 使用前，请细读本「安全上的注意事项」的内容，并正确地使用。 z 阅读后，请务必妥善保管在使用者随时可取阅之处。 z 为了安全、正确的使用产品，防止给您或者他人的人身及财产安全造成损失，此说明 书采用了各种标志。  各 标志与含义如下: 标识 含义 此标志表示无视此标志的内容，进行误操作的话，可能导致人员 警 告 死亡或重伤。 此标志表示无视此标志的内容，进行误操作的话，可能造成人员 注 意 伤害或物质财产损失。 „ 务必遵守的内容和种类均用下列所示的标识分别进行说明。 表示不可行，「禁止」之意。 左图表示「禁止拆解」。 表示必须「强制」实行的内容。 左图表示「必须实行」。 ※因产品型号不同，图片与实物可能稍有差异。 警 告 供热水温度不得超过90℃，建议供热水温度为60℃.供热水管 请勿使用蒸汽。 否则可能会造成产品使用寿命缩短、损坏、烫伤以及因发生漏水而造 成弄湿家具等财产损失。 请勿擅自进行诸如安装非本产品结构零件以外部件，或拆除零 禁　止 件等改装 否则，可能因产品性能受损导致烫伤、受伤，或因漏水而引起家具浸 湿等财产损失。...
  • Page 3 警 告 请勿让小孩单独使用。 否则会造成烫伤、受伤。 淋浴时，请勿同时使用其他水嘴 否则会因使用多处水嘴导致水压变动，在使用热水时可能会因热水温 度上升而造成烫伤。 禁　止 请勿使60℃以上的高温热水通过手持花洒。 否则会造成花洒损坏或造成烫伤、受伤等。 淋浴时请务必保证流出热水处于45℃以下。 非专业维修人员绝对不能进行说明书记载检修项目外的产品拆 解、修理和改造。 否则，可能因产品性能受损导致烫伤、受伤，或因漏水而引起家具浸 湿等财产损失。 禁止拆解 使用高温水时，切勿直接碰触水龙头及其本体 否则可能会因为高温而造成烫伤。 禁止碰触 使用前，请务必确认手柄的位置 使用热水时，直接从热水侧放水，会因流出的高温热水而烫伤。为避 免烫伤，请先从冷水侧打开，然后慢慢地调整到适当的水温。 使用高温热水后，请放一段时间冷水冷却。 必须实行 否则在下次使用时，可能会因为水嘴内部残留的高温热水而造成烫 伤。...
  • Page 4 警 告 请定期（一年两次以上）检查给水及连接管有无漏水或松动现 象。 因老化和磨损会导致零件损坏，进而导致受伤、或因漏水导致浸湿财 产等事故的发生。 必须实行 冷水水压必须高于热水水压或同等于热水水压 否则会因无法正常地调节温度而导致烫伤。如必须给热水侧加压时， 热水侧压力也必须低于冷水水压。 注 意 不要施加强力或冲击。 否则可能会造成破损，以及因发生漏水而造成的家具浸湿等财产损 失。 请勿无视松动等异常现象 否则会造成零件损坏或因零件镀层表面产生裂纹而导致受伤。 此时，请立即委托修理。 请勿冲击镀层表面或强行操作 禁　止 镀层表面的裂纹可能导致受伤。如镀层表面出现裂纹，请立即委托修 理。 请勿使用中性洗涤剂以外的洗涤剂 （请参考第12页之内容） 否则可能会造成变色或破损。...
  • Page 5 注 意 请勿将手持花洒浸没于浴缸、洗面器内的水中，或浸没于洗涤 剂中进行清洗。 若将手持花洒浸在水中，可能因喷水口吸入杂质、毛发、洗涤剂造成 堵塞，导致性能受损。 请勿将化妆品等粘着在水嘴上 禁　止 如果将卸妆剂、发胶、洗发液、染发剂等粘着在树脂零件上放置不 管，会造成变色或树脂零件破损。 万一粘着时，请立即用水清洗干净。 请慢慢地操作手柄 关闭过快时，水管会发出「咚」的撞击声音，使水管受到冲击，进而 可能导致漏水并造成家具浸湿等财产损失。 长期不使用时，请务必关闭供水管道总阀。 以免发生漏水等意外事故。 必须实行 请勿在室外或可能结冰的地方使用。 否则可能因部件破损，导致漏水而使财物浸湿、受损。 因冻结而导致的破损，即使在保修期内也需要收费修理。 在可能结冰时，请采取措施，以确保水嘴周围的温度不降至冰点以下。...

  • Page 6: Safety Precautions

    Safety Precautions (Follow all precautions carefully to ensure safe operation.) Please read the “Safety Precautions” section thoroughly to ensure safe use. z Read this manual carefully and keep it for future reference. z This manual employs various symbols in order to indicate safe and proper use of the product and to prevent injuries to people or property damage.
  • Page 7 WARNING Do not let children use the product unattended. Children may scald or injure themselves. Do not use a faucets in other rooms while the shower is in use. The use of other faucets may cause water pressures to fluctuate and raise the temperature of hot water which could result in scalding.
  • Page 8 WARNING Periodically (more than twice a year) check around the piping for water leakage and loose connections. Parts may get damaged from deterioration and wear and may cause leakage resulting in water damage to property or cause injuries such as scalding. Set the cold water supply pressure higher than or equal to the hot water supply pressure.
  • Page 9 CAUTION Do not submerge the showerhead in the bathtub or washbowl and do not wash the showerhead by soaking it in detergent. If you submerge the showerhead in the water, debris, hair and detergent in the water will enter the shower head and may clog it so that it cannot function.
  • Page 10 各部位名称 Names of Parts TBP01301型 TBP01301 Type 1. 水龙头 2. 花洒支架 　2-1. 盖帽 7-1. 3. 支柱 4. 吐水口 5. 手柄 2-1. 6. 阀芯 7. 切替阀 　7-1. 切替捏手 8. 手持花洒 9. 花洒软管 10. 装饰盖 11. 固定螺栓 1. Spout 2. Shower holder 　2-1.
  • Page 11 TBP02303型 TBP02303 Type 1. 水龙头 2. 本体 3. 花洒支架 　3-1. 盖帽 4. 支柱 8-1. 5. 吐水口 6. 手柄 7. 阀芯 3-1. 8. 切替阀 　8-1. 切替捏手 9. 手持花洒 10. 花洒软管 11. 装饰盖 12. 固定螺栓 1. Spout 2. Main body 3. Shower holder 3-1.
  • Page 13 TBP01301 TBP02303 2.5mm...
  • Page 14 使用方法 温度调节方法 将手柄向自身方向旋转，出冷水。反向旋转，逐渐提高水温。 反向旋到底时，温度达到最高。 使用高温热水时水嘴和本体处于高温状态。切勿直接碰触，否则可能造 成烫伤。 吐水（热水） 将手柄旋到右侧。 开始吐水。 另外，旋到右侧极限，流量为最大。 关闭冷·热水 将手柄旋到左侧。 停止吐水。 请慢慢地操作手柄。 否则可能会出现水锤现象。 吐水的转换 向上提拉切替捏手。 从手持花洒侧出水。 但是，流量过小时，无法切替至手持花洒侧吐水模式。 需要由手持花洒吐水切替至吐水嘴吐水模式时，请按下切替捏手。 使用手持花洒时可能会从水嘴流出少量水，这并非故障。 手持花洒停止吐水后，由于手持花洒内残留水的原因，滴水现象仍会持 续一段时间。 若如几分钟后滴水仍未停止，请务必确认冷·热水手柄是否处于关闭状态。 要强制排出残留水时，晃动手持花洒5至10次。...
  • Page 15 日常保养 过滤网的保养方法 ＜吐水口＞ 拆下固定螺丝、吐水口及过滤网。 用牙刷等清除堵住过滤网的杂质或污垢。 安装固定螺丝、吐水口及过滤网。 将一字形螺丝刀等的尖端细长物品插入凹槽内，取出吐水口。 此时，请注意不要损伤水龙头主体。 <手持花洒> 从花洒软管上卸下手持花洒。 夹住凸起部分，卸下过滤网。 用牙刷等清除堵住过滤网的杂质或污垢。 将过滤网装回手持花洒。 将手持花洒安装到花洒软管上。 用软布擦拭保养 z 轻微污垢时 用冷水或温水将软布打湿后拧干，擦除污垢。 z 污垢严重时 先用软布蘸取适量稀释好的浴室用中性洗涤剂，然后擦拭污垢。擦除污垢 后，用清水擦干净。 散水板的保养方法 喷嘴堵塞时，流线可能会紊乱。 用冷水或温水将软布打湿后拧干，轻轻地擦除污垢，以免损伤喷嘴。 用力擦拭或摩擦时，可能会造成喷嘴破损或变形而导致使流线更加紊乱，故 请加以注意。 建议 请勿使用可能损坏产品表面的下列物品。 y 酸性清洗剂、含氯漂白剂、碱性清洗剂 否则可能会造成产品表面变色或树脂零件损坏。 y 香蕉水、挥发油等溶剂 否则可能会造成橡胶或树脂零件损坏。 y 去污粉、研磨粉等含有粗颗粒物质的清洗剂 y 百洁布，刷子等 否则可能会损伤产品表面。...
  • Page 16 How to Use How to adjust the temperature Cold water comes out if you turn the lever handle towards you. If you turn it away from you, the water temperature rises gradually. If you turn the lever handle fully to the side opposite to you, the water temperature rises to the maximum.

  • Page 17: Daily Care

    Daily Care Care for the filter <Spout opening> Remove the setscrew, spout opening and filter. Remove dirt and debris caught by the filter using a toothbrush, etc. Mount the setscrew, spout opening and filter. Dismount the spout opening by inserting a flathead screwdriver or similar tool into the notch.
  • Page 18 定期检查 为了能够安全、舒适地使用本产品，请务必进行下列检查。 配管周围的漏水（一年两次以上） 确认配管周围有无发生漏水。 因老化和磨损会导致零件损坏，进而导致受伤、或因漏水导致浸湿财产等事故的 发生。 否则可能会造成破损，以及因发生漏水而造成的家具浸湿等财产损失。 产品的松动（一年两次以上） 与开始使用时相比，检查产品有无松动等异常部位。 如果在水管周围松动状态下继续使用时，会使供水管承受负载，并有导致漏水的 可能。 另外，对松动等异常现象放任不管，会造成零部件损坏，或表面镀层出现裂纹而 导致受伤。 请委托经销商或代理店进行修理。...

  • Page 19: Periodic Inspection

    Periodic Inspection For safe and comfortable use, please conduct the following checks. Water leak around piping (More than twice a year) Check to see if there is any water leaking around the piping. Parts may get damaged from deterioration or wear and cause personal injury or cause leakage resulting in water damage to property.
  • Page 20 是故障码? 紧急时的止水方法 水管周围的漏水、不止水等紧急情况下，请根据下图要领关闭进水角阀或 进水总阀。 关闭进水总阀。 进水 总阀 进水 总阀 z 下列情况并非故障。委托修理前，请先检查以下项目，如果仍未解决时，请委托经 销商或代理店进行修理。详情请确认售后服务部分(第15页)。 委托修理前 参照 现　象 检查项目 处置方法 页数 手柄是否处于止水位置？ 将手柄置于止水位置。 第11页 (是否完全关闭) 来自手持花洒的滴水是因排出 不止水 花洒头内部的残留水而产生的 第11页 现象。 这并非故障。 吐水口·过滤网有无堵塞。 请清扫吐水口·过滤网。 第12页 流量少 与流量可调式燃气热水器搭配使用 请将燃气热水器的流量调 时，燃气热水器的设置是否合适？ 整至合适的范围。 热水供给设备是否供给充足的 确认热水供给设备的设定 只有冷水 热水？ 温度和动作状态。...
  • Page 21 委托修理前 参照 现　象 检查项目 处置方法 页数 手持花洒是否堵塞? 请清扫散水板。 吐水可能会紊 第12页 乱。 吐水口·过滤网有无堵塞。 请清扫吐水口·过滤网。 花洒软管和主 将花洒软管和主体连接的螺母 重新拧紧花洒软管的螺 体的连接部有 有无松动。 母。 漏水。 花洒头自己旋 花洒软管是否扭歪。 将扭歪的花洒软管弄直。 转 z 下列现象并非故障。 现　象 说明 与初次使用时相比，使用 这是因内部零件相互适应、配合而造成的，并非故 一段时间后，可能会感到 障。 把手操作时有些紧 水压高或使用流量多时，可能会发生该现象。 流水声大 采取减少流量的措施，即可降低流水声。...
  • Page 22 problemshooting How to stop water in an emergency In case of an emergency such as water leakage around the piping or water does not shut off, close the water shutoff valve or the main valve as shown in the figure below. Close the main valve.
  • Page 23 Before asking for repair Ref. Phenomena Inspection Point Solution Page Check the water heating Does a sufficient amount of hot temperature and the water come from the hot-water Temperature operation of the water supply? cannot be heater. adjusted well. Is the spout opening or filter Clean the spout opening Page 12 clogged?
  • Page 24 售后服务 使用年数 客户的日常保养·检修 安装日期 易耗零件的更换 建议整体更换产品 磨损老化零件的更换 磨损老化零件的更换 (请根据内容委托经销商) (请根据内容委托经销商) ［委托修理前，请确认「是故障吗？」之内容（第19页） 。］ 保修卡(本说明书的第29页为保修卡) z 根据保修卡所述的内容保修产品。 请确认保修卡内已经填写的安装日期、安装公司（或经销商）名称以及经办者盖章。 另外，请务必仔细阅读保修单所述的内容并妥善保管。 z 保修期限请确认保修卡。 保修 z 保修期限内委托修理时 根据保修单内所规定的内容进行修理。 在某些情况下，即使在保修期限内也需要有偿修理。请确认保修卡所述的内容。 例如:「未按使用说明书、安装说明书以及标签上注意事项而发生的故障等」。 z 保修期过后委托修理时 产品如经过修理能恢复正常使用的话，我们将根据客户的要求收费修理。 →请确认「委托修理时」之内容（第24页）。 维修用性能零件的最低持有期间 本产品的维修用功能部件（维修所必要的以及在使用中有可能更换的零件）的最低持有期限 为直到产品停产后5年为止。...
  • Page 25 磨损·老化零件的更换 z 阀芯或密封圈磨损和老化，可能会造成漏水。 此时，需要更换该零件。 z 请委托经销商或代理店更换磨损·老化零件。 委托修理时 【委托修理地点】 型号请确认粘贴在 部的标签。 经销商或代理店 【需联络的内容】 ①地址、姓名、电话号码 ②产品名称　③型号　④安装日期 ⑤故障内容、异常情况 （从哪里漏水等） ⑥希望到府上的维修日期 型号 TBP01301...

  • Page 26: After-Sale Services

    After the expiration of the warranty period TOTO will service repairable products for a fee. →Please see “When asking for repairs” on Page 26. Supply period of performance parts for repair...
  • Page 27 [Information we will need] (1) Address, name and telephone number (2) Name of product (3) Model number (4) Date of installation (5) Details of problem and status of abnormality Part number (Location of water leakage, etc.) TBP01301 (6) Desired date of visit...
  • Page 28 MEMO...
  • Page 29 MEMO...
  • Page 30 产品保修卡 ※本保修卡是对本书中已明记的时间，条件下进行免费修理的保证。 因此，此保修卡并不对客户于法律上的权力有所限制。 对保证期过后的修理等问题不明时，请咨询东陶（中国）有限公司。 售后服务全国免费电话：8008209787 （固定电话）4008209787（手机拨打） 姓名 铜合金立式单柄双控浴缸水嘴 产品名称 客户 地址 邮编 TBP01301型 型号 TBP02303型 邮编 自购买日起，陶瓷阀芯及本体为 保修期限 5年 其它部件为1年 经销商 　　　　　电话　　　−　 购买日期 　　　年　　　　月　　　　日 执行标准：GB18145-2014、GB28378-2012 ★致客户 · 当您拿到本保修卡时，请填写并确认安装日期、安装公司（或经销商）名称以及经办者盖章。因保修卡不 再另行发行，请妥善保管，切勿遗失。另外，本保修卡只在中国国内有效（不包含港、澳、台地区）。 · 即使在保修期限内，下列情况也要有偿修理。 (1)超越本产品正常使用范围而导致的故障及损伤等（如将普通家庭用产品作为业务性产品使用）。 (2)因使用、管理不当而造成的故障及损伤等。 (3)未根据敝公司的安装说明书进行安装或由非专业人员拆卸等造成的故障及损伤等。 (4)因建筑结构的变形而造成的产品故障及损伤等。 (5)随着使用时间增长而造成涂料褪色或磨损等外观上的问题。 (6)因在金属易于腐蚀的环境（海岸附近、温泉地区等）下使用而造成的故障及损伤等。 (7)因老鼠等动物或昆虫啃啮、动物及昆虫的残骸留在产品内等而造成的故障及损伤等。 (8)由火灾、雷击、地震、火山爆发、洪水、海啸等天灾地害或破坏行为而造成的故障及损伤等。 (9)因使用异常电压、非符合的电源（电压、频率）以及受送电线、周围电器等产生的电磁波的影响而造成...
  • Page 31 ∙ When receiving this warranty, please make sure that the date of installation, the name of installer (or seller) and that the seal of the installer are included. Since TOTO will not reissue this warranty, please keep it in a safe and retrievable place. ∙ Repairs are subject to billing even within the warranty period in the following cases.
  • Page 32 地　址：北京市朝阳区光华路1号　北京嘉里中心北楼1915室 网　址：www.toto.com.cn For advice on repairs and handling, first contact your dealer. Dealer: Address: Tel: TOTO Asia Oceania Pte. Ltd. Telephone : 65-6744-6955 : 65-6841-0819 Address : 10 Eunos Road 8 #12-07 Singapore Post Centre Singapore 408600 Website : asia.toto.com TOTO KOREA LTD.

This manual is also suitable for:

Tbp02303
