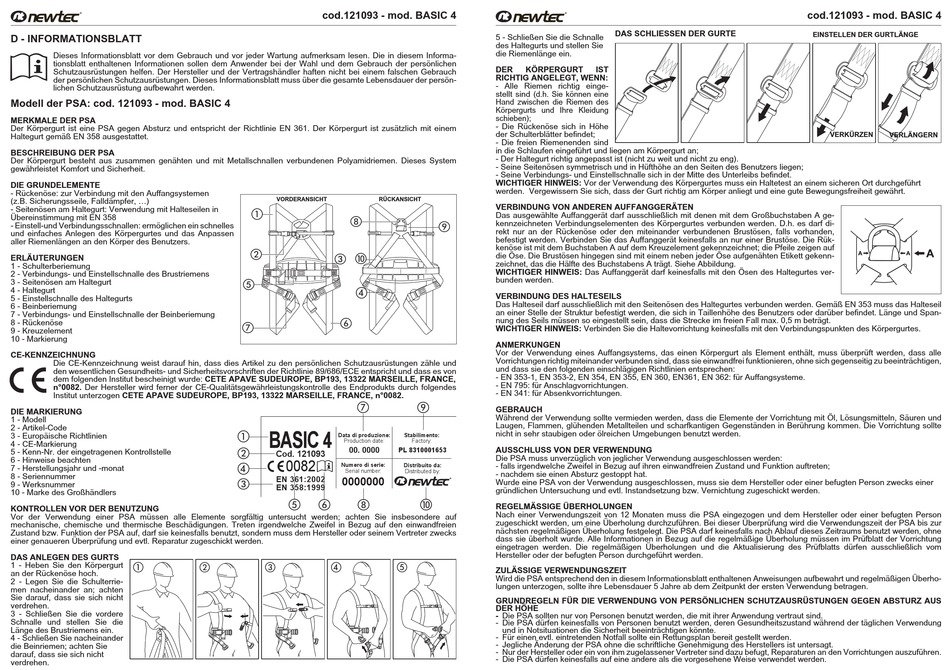

Newtec BASIC 4 Manual page 7

D - INFORMATIONSBLATT
Dieses Informationsblatt vor dem Gebrauch und vor jeder Wartung aufmerksam lesen. Die in diesem Informa-
p
tionsblatt enthaltenen Informationen sollen dem Anwender bei der Wahl und dem Gebrauch der persönlichen
Schutzausrüstungen helfen. Der Hersteller und der Vertragshändler haften nicht bei einem falschen Gebrauch
der persönlichen Schutzausrüstungen. Dieses Informationsblatt muss über die gesamte Lebensdauer der persön-
lichen Schutzausrüstung aufbewahrt werden.
Modell der PSA: cod. 121093 - mod. BASIC 4
MERKMALE DER PSA
Der Körpergurt ist eine PSA gegen Absturz und entspricht der Richtlinie EN 361. Der Körpergurt ist zusätzlich mit einem
Haltegurt gemäß EN 358 ausgestattet.
BESCHREIBUNG DER PSA
Der Körpergurt besteht aus zusammen genähten und mit Metallschnallen verbundenen Polyamidriemen. Dieses System
gewährleistet Komfort und Sicherheit.
DIE GRUNDELEMENTE
- Rückenöse: zur Verbindung mit den Auffangsystemen
(z.B. Sicherungsseile, Falldämpfer, ...)
- Seitenösen am Haltegurt: Verwendung mit Halteseilen in
Übereinstimmung mit EN 358
- Einstell-und Verbindungsschnallen: ermöglichen ein schnelles
und einfaches Anlegen des Körpergurtes und das Anpassen
aller Riemenlängen an den Körper des Benutzers.
ERLÄUTERUNGEN
1 - Schulterberiemung
2 - Verbindungs- und Einstellschnalle des Brustriemens
3 - Seitenösen am Haltegurt
4 - Haltegurt
5 - Einstellschnalle des Haltegurts
6 - Beinberiemung
7 - Verbindungs- und Einstellschnalle der Beinberiemung
8 - Rückenöse
9 - Kreuzelement
10 - Markierung
CE-KENNZEICHNUNG
Die CE-Kennzeichnung weist darauf hin, dass dies Artikel zu den persönlichen Schutzausrüstungen zähle und
den wesentlichen Gesundheits- und Sicherheitsvorschriften der Richtlinie 89/686/ECE entspricht und dass es von
A
dem folgenden Institut bescheinigt wurde: CETE APAVE SUDEUROPE, BP193, 13322 MARSEILLE, FRANCE,
n°0082. Der Hersteller wird ferner der CE-Qualitätsgewährleistungskontrolle des Endprodukts durch folgendes
Institut unterzogen CETE APAVE SUDEUROPE, BP193, 13322 MARSEILLE, FRANCE, n°0082.
DIE MARKIERUNG
1 - Modell
2 - Artikel-Code
3 - Europäische Richtlinien
4 - CE-Markierung
5 - Kenn-Nr. der eingetragenen Kontrollstelle
6 - Hinweise beachten
7 - Herstellungsjahr und -monat
8 - Seriennummer
9 - Werksnummer
10 - Marke des Großhändlers
KONTROLLEN VOR DER BENUTZUNG
Vor der Verwendung einer PSA müssen alle Elemente sorgfältig untersucht werden; achten Sie insbesondere auf
mechanische, chemische und thermische Beschädigungen. Treten irgendwelche Zweifel in Bezug auf den einwandfreien
Zustand bzw. Funktion der PSA auf, darf sie keinesfalls benutzt, sondern muss dem Hersteller oder seinem Vertreter zwecks
einer genaueren Überprüfung und evtl. Reparatur zugeschickt werden.
DAS ANLEGEN DES GURTS
1 - Heben Sie den Körpergurt
a
an der Rückenöse hoch.
2 - Legen Sie die Schulterrie-
men nacheinander an; achten
Sie darauf, dass sie sich nicht
verdrehen.
3 - Schließen Sie die vordere
Schnalle und stellen Sie die
Länge des Brustriemens ein.
4 - Schließen Sie nacheinander
die Beinriemen; achten Sie
darauf, dass sie sich nicht
verdrehen.
Sollevare l'imbracatura dalla bbia di
cod.121093 - mod. BASIC 4
VORDERANSICHT RÜCKANSICHT
a
h
b
c j
e
d
f
g
g
BASIC 4
a
Data di produzione:
Production date:
00. 0000
b
Cod. 121093
0082
Numero di serie:
d
Serial number:
0000000
EN 361:2002
c
EN 358:1999
e f h
b c d
5 - Schließen Sie die Schnalle
des Haltegurts und stellen Sie
die Riemenlänge ein.
DER KÖRPERGURT
RICHTIG ANGELEGT, WENN:
- Alle Riemen richtig einge-
stellt sind (d.h. Sie können eine
Hand zwischen die Riemen des
Körpergurts und Ihre Kleidung
schieben);
- Die Rückenöse sich in Höhe
der Schulterblätter befindet;
- Die freien Riemenenden sind
in die Schlaufen eingeführt und liegen am Körpergurt an;
- Der Haltegurt richtig angepasst ist (nicht zu weit und nicht zu eng).
- Seine Seitenösen symmetrisch und in Hüfthöhe an den Seiten des Benutzers liegen;
- Seine Verbindungs- und Einstellschnalle sich in der Mitte des Unterleibs befindet.
WICHTIGER HINWEIS: Vor der Verwendung des Körpergurtes muss ein Haltetest an einem sicheren Ort durchgeführt
werden. Vergewissern Sie sich, dass der Gurt richtig am Körper anliegt und eine gute Bewegungsfreiheit gewährt.
VERBINDUNG VON ANDEREN AUFFANGGERÄTEN
Das ausgewählte Auffanggerät darf ausschließlich mit denen mit dem Großbuchstaben A ge-
kennzeichneten Verbindungselementen des Körpergurtes verbunden werden. D.h. es darf di-
i
rekt nur an der Rückenöse oder den miteinander verbundenen Brustösen, falls vorhanden,
befestigt werden. Verbinden Sie das Auffanggerät keinesfalls an nur einer Brustöse. Die Rük-
kenöse ist mit dem Buchstaben A auf dem Kreuzelement gekennzeichnet; die Pfeile zeigen auf
die Öse. Die Brustösen hingegen sind mit einem neben jeder Öse aufgenähten Etikett gekenn-
zeichnet, das die Hälfte des Buchstabens A trägt. Siehe Abbildung.
WICHTIGER HINWEIS: Das Auffanggerät darf keinesfalls mit den Ösen des Haltegurtes ver-
bunden werden.
VERBINDUNG DES HALTESEILS
Das Halteseil darf ausschließlich mit den Seitenösen des Haltegurtes verbunden werden. Gemäß EN 353 muss das Halteseil
an einer Stelle der Struktur befestigt werden, die sich in Taillenhöhe des Benutzers oder darüber befindet. Länge und Span-
nung des Seils müssen so eingestellt sein, dass die Strecke im freien Fall max. 0,5 m beträgt.
WICHTIGER HINWEIS: Verbinden Sie die Haltevorrichtung keinesfalls mit den Verbindungspunkten des Körpergurtes.
ANMERKUNGEN
Vor der Verwendung eines Auffangsystems, das einen Körpergurt als Element enthält, muss überprüft werden, dass alle
Vorrichtungen richtig miteinander verbunden sind, dass sie einwandfrei funktionieren, ohne sich gegenseitig zu beeinträchtigen,
und dass sie den folgenden einschlägigen Richtlinien entsprechen:
- EN 353-1, EN 353-2, EN 354, EN 355, EN 360, EN361, EN 362: für Auffangsysteme.
- EN 795: für Anschlagvorrichtungen.
- EN 341: für Absenkvorrichtungen.
i
GEBRAUCH
Während der Verwendung sollte vermieden werden, dass die Elemente der Vorrichtung mit Öl, Lösungsmitteln, Säuren und
Laugen, Flammen, glühenden Metallteilen und scharfkantigen Gegenständen in Berührung kommen. Die Vorrichtung sollte
nicht in sehr staubigen oder ölreichen Umgebungen benutzt werden.
Stabilimento:
Factory:
PL 8310001653 AUSSCHLUSS VON DER VERWENDUNG
Die PSA muss unverzüglich von jeglicher Verwendung ausgeschlossen werden:
Distribuito da: - falls irgendwelche Zweifel in Bezug auf ihren einwandfreien Zustand und Funktion auftreten;
Distributed by:
- nachdem sie einen Absturz gestoppt hat.
Wurde eine PSA von der Verwendung ausgeschlossen, muss sie dem Hersteller oder einer befugten Person zwecks einer
gründlichen Untersuchung und evtl. Instandsetzung bzw. Vernichtung zugeschickt werden.
j
REGELMÄSSIGE ÜBERHOLUNGEN
Nach einer Verwendungszeit von 12 Monaten muss die PSA eingezogen und dem Hersteller oder einer befugten Person
zugeschickt werden, um eine Überholung durchzuführen. Bei dieser Überprüfung wird die Verwendungszeit der PSA bis zur
nächsten regelmäßigen Überholung festgelegt. Die PSA darf keinesfalls nach Ablauf dieses Zeitraums benutzt werden, ohne
dass sie überholt wurde. Alle Informationen in Bezug auf die regelmäßige Überholung müssen im Prüfblatt der Vorrichtung
eingetragen werden. Die regelmäßigen Überholungen und die Aktualisierung des Prüfblatts dürfen ausschließlich vom
Hersteller oder der befugten Person durchgeführt werden.
e
ZULÄSSIGE VERWENDUNGSZEIT
Wird die PSA entsprechend den in diesem Informationsblatt enthaltenen Anweisungen aufbewahrt und regelmäßigen Überho-
lungen unterzogen, sollte ihre Lebensdauer 5 Jahre ab dem Zeitpunkt der ersten Verwendung betragen.
GRUNDREGELN FÜR DIE VERWENDUNG VON PERSÖNLICHEN SCHUTZAUSRÜSTUNGEN GEGEN ABSTURZ AUS
DER HÖHE
- Die PSA sollten nur von Personen benutzt werden, die mit ihrer Anwendung vertraut sind.
- Die PSA dürfen keinesfalls von Personen benutzt werden, deren Gesundheitszustand während der täglichen Verwendung
und in Notsituationen die Sicherheit beeinträchtigen könnte.
- Für einen evtl. eintretenden Notfall sollte ein Rettungsplan bereit gestellt werden.
- Jegliche Änderung der PSA ohne die schriftliche Genehmigung des Herstellers ist untersagt.
- Nur der Hersteller oder ein von ihm zugelassener Vertreter sind dazu befugt, Reparaturen an den Vorrichtungen auszuführen.
- Die PSA dürfen keinesfalls auf eine andere als die vorgesehene Weise verwendet werden.
DAS SCHLIESSEN DER GURTE
IST
cod.121093 - mod. BASIC 4
EINSTELLEN DER GURTLÄNGE
VERKÜRZEN
VERLÄNGERN
