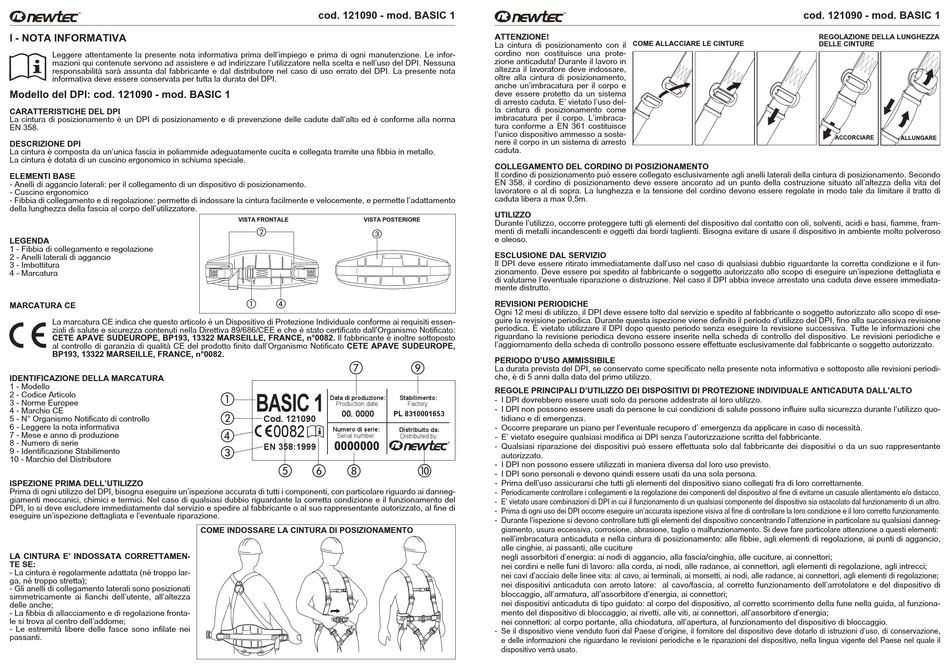

Newtec BASIC 1 Quick Start Manual

I - NOTA INFORMATIVA
Leggere attentamente la presente nota informativa prima dell'impiego e prima di ogni manutenzione. Le infor-
p
mazioni qui contenute servono ad assistere e ad indirizzare l'utilizzatore nella scelta e nell'uso del DPI. Nessuna
responsabilità sarà assunta dal fabbricante e dal distributore nel caso di uso errato del DPI. La presente nota
informativa deve essere conservata per tutta la durata del DPI.
Modello del DPI: cod. 121090 - mod. BASIC 1
CARATTERISTICHE DEL DPI
La cintura di posizionamento è un DPI di posizionamento e di prevenzione delle cadute dall'alto ed è conforme alla norma
EN 358.
DESCRIZIONE DPI
La cintura è composta da un'unica fascia in poliammide adeguatamente cucita e collegata tramite una fibbia in metallo.
La cintura è dotata di un cuscino ergonomico in schiuma speciale.
ELEMENTI BASE
- Anelli di aggancio laterali: per il collegamento di un dispositivo di posizionamento.
- Cuscino ergonomico
- Fibbia di collegamento e di regolazione: permette di indossare la cintura facilmente e velocemente, e permette l'adattamento
della lunghezza della fascia al corpo dell'utilizzatore.
LEGENDA
1 - Fibbia di collegamento e regolazione
2 - Anelli laterali di aggancio
3 - Imbottitura
4 - Marcatura
MARCATURA CE
La marcatura CE indica che questo articolo è un Dispositivo di Protezione Individuale conforme ai requisiti essen-
A
ziali di salute e sicurezza contenuti nella Direttiva 89/686/CEE e che è stato certificato dall'Organismo Notificato:
CETE APAVE SUDEUROPE, BP193, 13322 MARSEILLE, FRANCE, n°0082. Il fabbricante è inoltre sottoposto
al controllo di garanzia di qualità CE del prodotto finito dall'Organismo Notificato CETE APAVE SUDEUROPE,
BP193, 13322 MARSEILLE, FRANCE, n°0082.
IDENTIFICAZIONE DELLA MARCATURA
1 - Modello
2 - Codice Articolo
3 - Norme Europee
4 - Marchio CE
5 - N° Organismo Notificato di controllo
6 - Leggere la nota informativa
7 - Mese e anno di produzione
8 - Numero di serie
9 - Identificazione Stabilimento
10 - Marchio del Distributore
ISPEZIONE PRIMA DELL'UTILIZZO
Prima di ogni utilizzo del DPI, bisogna eseguire un'ispezione accurata di tutti i componenti, con particolare riguardo ai danneg-
giamenti meccanici, chimici e termici. Nel caso di qualsiasi dubbio riguardante la corretta condizione e il funzionamento del
DPI, lo si deve escludere immediatamente dal servizio e spedire al fabbricante o al suo rappresentante autorizzato, al fine di
eseguire un'ispezione dettagliata e l'eventuale riparazione.
LA CINTURA E' INDOSSATA CORRETTAMEN-
TE SE:
- La cintura è regolarmente adattata (né troppo lar-
ga, né troppo stretta);
- Gli anelli di collegamento laterali sono posizionati
simmetricamente ai fianchi dell'utente, all'altezza
delle anche;
- La fibbia di allacciamento e di regolazione fronta-
le si trova al centro dell'addome;
- Le estremità libere delle fasce sono infilate nei
passanti.
cod. 121090 - mod. BASIC 1
VISTA FRONTALE VISTA POSTERIORE
b
c
a d
g
BASIC 1
a
Data di produzione:
Production date:
00. 0000
b
Cod. 121090
0082
Numero di serie:
d
Serial number:
0000000
EN 358:1999
c
e f h
COME INDOSSARE LA CINTURA DI POSIZIONAMENTO
ATTENZIONE!
La cintura di posizionamento con il
cordino non costituisce una prote-
zione anticaduta! Durante il lavoro in
altezza il lavoratore deve indossare,
oltre alla cintura di posizionamento,
anche un'imbracatura per il corpo e
deve essere protetto da un sistema
di arresto caduta. E' vietato l'uso del-
la cintura di posizionamento come
imbracatura per il corpo. L'imbraca-
tura conforme a EN 361 costituisce
l'unico dispositivo ammesso a soste-
nere il corpo in un sistema di arresto
caduta.
COLLEGAMENTO DEL CORDINO DI POSIZIONAMENTO
Il cordino di posizionamento può essere collegato esclusivamente agli anelli laterali della cintura di posizionamento. Secondo
EN 358, il cordino di posizionamento deve essere ancorato ad un punto della costruzione situato all'altezza della vita del
lavoratore o al di sopra. La lunghezza e la tensione del cordino devono essere regolate in modo tale da limitare il tratto di
caduta libera a max 0,5m.
UTILIZZO
Durante l'utilizzo, occorre proteggere tutti gli elementi del dispositivo dal contatto con oli, solventi, acidi e basi, fiamme, fram-
menti di metalli incandescenti e oggetti dai bordi taglienti. Bisogna evitare di usare il dispositivo in ambiente molto polveroso
e oleoso.
ESCLUSIONE DAL SERVIZIO
Il DPI deve essere ritirato immediatamente dall'uso nel caso di qualsiasi dubbio riguardante la corretta condizione e il fun-
zionamento. Deve essere poi spedito al fabbricante o soggetto autorizzato allo scopo di eseguire un'ispezione dettagliata e
di valutarne l'eventuale riparazione o distruzione. Nel caso il DPI abbia invece arrestato una caduta deve essere immediata-
mente distrutto.
REVISIONI PERIODICHE
Ogni 12 mesi di utilizzo, il DPI deve essere tolto dal servizio e spedito al fabbricante o soggetto autorizzato allo scopo di ese-
guire la revisione periodica. Durante questa ispezione viene definito il periodo d'utilizzo del DPI, fino alla successiva revisione
periodica. È vietato utilizzare il DPI dopo questo periodo senza eseguire la revisione successiva. Tutte le informazioni che
riguardano la revisione periodica devono essere inserite nella scheda di controllo del dispositivo. Le revisioni periodiche e
l'aggiornamento della scheda di controllo possono essere effettuate esclusivamente dal fabbricante o soggetto autorizzato.
PERIODO D'USO AMMISSIBILE
i
La durata prevista del DPI, se conservato come specificato nella presente nota informativa e sottoposto alle revisioni periodi-
che, è di 5 anni dalla data del primo utilizzo.
REGOLE PRINCIPALI D'UTILIZZO DEI DISPOSITIVI DI PROTEZIONE INDIVIDUALE ANTICADUTA DALL'ALTO
Stabilimento:
- I DPI dovrebbero essere usati solo da persone addestrate al loro utilizzo.
Factory:
- I DPI non possono essere usati da persone le cui condizioni di salute possono influire sulla sicurezza durante l'utilizzo quo-
PL 8310001653
tidiano e di emergenza.
- Occorre preparare un piano per l'eventuale recupero d' emergenza da applicare in caso di necessità.
Distribuito da:
Distributed by: - E' vietato eseguire qualsiasi modifica ai DPI senza l'autorizzazione scritta del fabbricante.
- Qualsiasi riparazione dei dispositivi può essere effettuata solo dal fabbricante dei dispositivi o da un suo rappresentante
autorizzato.
- I DPI non possono essere utilizzati in maniera diversa dal loro uso previsto.
j
- I DPI sono personali e devono quindi essere usati da una sola persona.
- Prima dell'uso assicurarsi che tutti gli elementi del dispositivo siano collegati fra di loro correttamente.
- Periodicamente controllare i collegamenti e la regolazione dei componenti del dispositivo al fine di evitarne un casuale allentamento e/o distacco.
- E' vietato usare combinazioni di DPI in cui il funzionamento di un qualsiasi componente del dispositivo sia ostacolato dal funzionamento di un altro.
- Prima di ogni uso dei DPI occorre eseguire un'accurata ispezione visiva al fine di controllare la loro condizione e il loro corretto funzionamento.
- Durante l'ispezione si devono controllare tutti gli elementi del dispositivo concentrando l'attenzione in particolare su qualsiasi danneg-
giamento, usura eccessiva, corrosione, abrasione, taglio o malfunzionamento. Si deve fare particolare attenzione a questi elementi:
nell'imbracatura anticaduta e nella cintura di posizionamento: alle fibbie, agli elementi di regolazione, ai punti di aggancio,
alle cinghie, ai passanti, alle cuciture
negli assorbitori d'energia: ai nodi di aggancio, alla fascia/cinghia, alle cuciture, ai connettori;
nei cordini e nelle funi di lavoro: alla corda, ai nodi, alle radance, ai connettori, agli elementi di regolazione, agli intrecci;
nei cavi d'acciaio delle linee vita: al cavo, ai terminali, ai morsetti, ai nodi, alle radance, ai connettori, agli elementi di regolazione;
nei dispositivi anticaduta con arroto latore: al cavo/fascia, al corretto funzionamento dell'arrotolatore e del dispositivo di
bloccaggio, all'armatura, all'assorbitore d'energia, ai connettori;
nei dispositivi anticaduta di tipo guidato: al corpo del dispositivo, al corretto scorrimento della fune nella guida, al funziona-
mento del dispositivo di bloccaggio, ai rivetti, alle viti, ai connettori, all'assorbitore d'energia;
nei connettori: al corpo portante, alla chiodatura, all'apertura, al funzionamento del dispositivo di bloccaggio.
- Se il dispositivo viene venduto fuori dal Paese d'origine, il fornitore del dispositivo deve dotarlo di istruzioni d'uso, di conservazione,
e delle informazioni che riguardano le revisioni periodiche e le riparazioni del dispositivo, nella lingua vigente del Paese nel quale il
dispositivo verrà usato.
cod. 121090 - mod. BASIC 1
COME ALLACCIARE LE CINTURE
REGOLAZIONE DELLA LUNGHEZZA
DELLE CINTURE
ACCORCIARE ALLUNGARE
