CROMOBEAM250
MOVING HEADS
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PROLIGHTS CROMOBEAM250 and is the answer not in the manual?

Questions and answers

Related Manuals for Music & Lights PROLIGHTS CROMOBEAM250

Summary of Contents for Music & Lights PROLIGHTS CROMOBEAM250

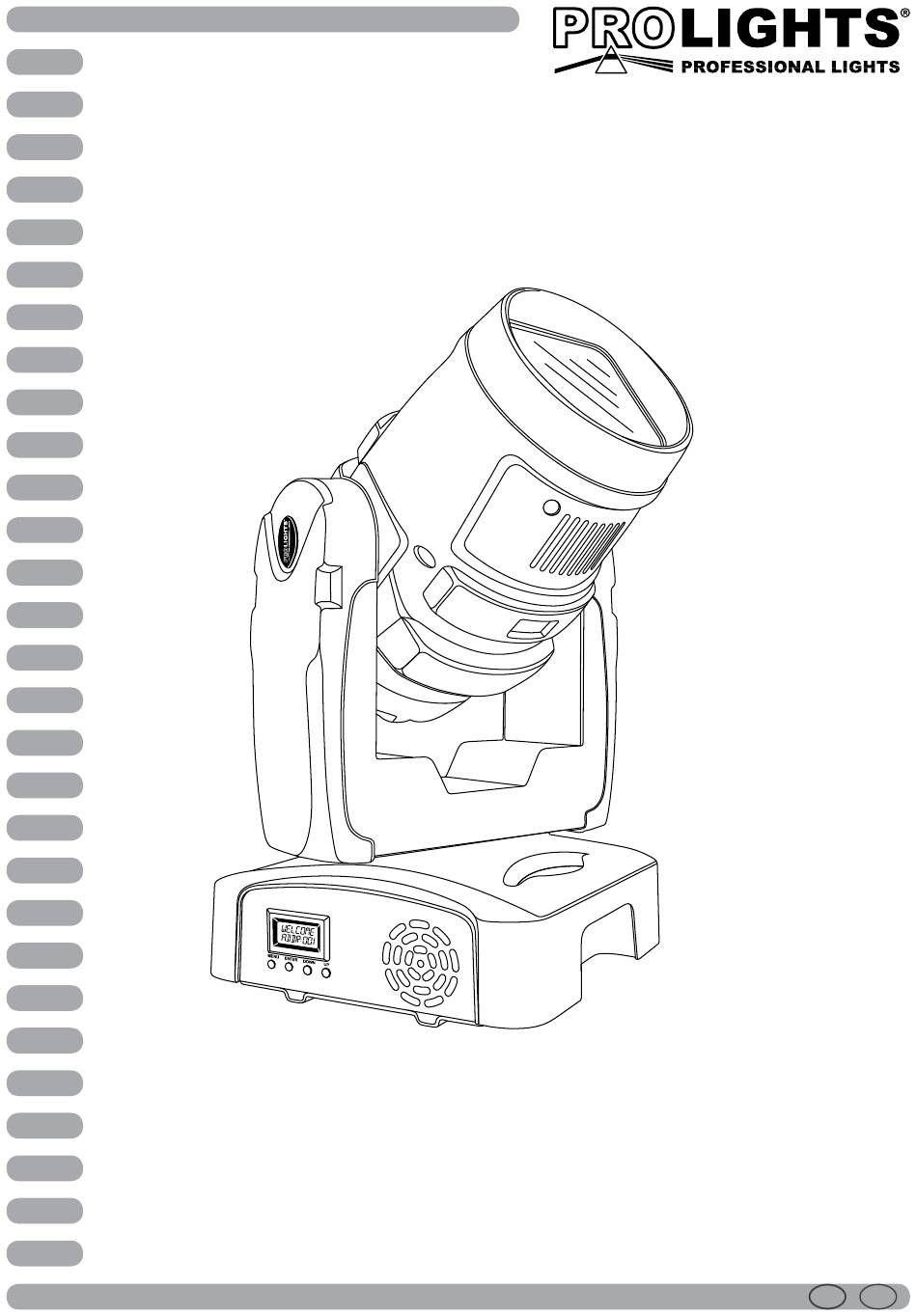

  • Page 1 CROMOBEAM250 MOVING HEADS Manuale Utente User Manual...
  • Page 2 REV.001-04/11...

  • Page 3: Table Of Contents

    CROMOBEAM250 INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali Descrizione e specifiche tecniche 1. 1 Elementi di comando e collegamenti 1. 2 Descrizione 1. 3 Specifiche tecniche 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Avvertenze Generali

    CROMOBEAM250 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Informazioni Generali

    CROMOBEAM250 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Descrizione E Specifiche Tecniche

    CROMOBEAM250 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 MENU ENTER DOWN 8 9 10 11 Vista A Vista B...
  • Page 7 CROMOBEAM250 1. TESTA MOBILE; flusso d’aria da non ostruire; 2. BRACCIO GIREVOLE; 8. Tasto MENU per chiamare il menu d’imposta- 3. DMX OUT (XLR a 3 poli): zione o tornare ad un livello del menu prece- 1= massa, 2 = DMX -, 3 = DMX +; dente;...

  • Page 8: Descrizione

    CROMOBEAM250 1.2 DESCRIZIONE CROMOBEAM250 è il primo testa mobile BEAM concepito con sorgente luminosa LED, con l’impiego di un unico potente diodo da 60W. Il gruppo ottico si compone di una speciale lente a superficie liscia, in grado di generare un tubo di luce parallelo e super-concentrato con 6° di ampiezza. La sua emissione di luce è paragonabile a quella generata da uno spot con lampada MSR575 con effetto iris attivo sul fascio.
  • Page 9 CROMOBEAM250 • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004° • Sospensione e fissaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) Alimentazione • Alimentazione: 100-240V 50/60Hz. • Consumo ad emissione massima: 150W. Peso e dimensioni • Peso: 12,6kg.

  • Page 10: Installazione

    CROMOBEAM250 - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il CROMOBEAM250 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    CROMOBEAM250 - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Inserire la spina del cavo di alimentazione in una presa di rete (200-240V~/50-60Hz) e accendere il CROMOBEAM250 con l’interruttore ON/OFF(6). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza “reset”.

  • Page 12: Struttura Del Menu

    CROMOBEAM250 3.3 STRUTTURA DEL MENU Address 001-512 Reset Dmx512 Auto1 Auto2 Sound1 Sound2 Custom Test Intro Slave Basic Channels Advanced 60 Close Display Bright Keylock Info Edition Normal Reverse Normal MENU Tilt Reverse Invert Step Color Linear P/Start (000-255) P/Finish (000-255) T/Start (000-255)

  • Page 13: Funzionamento In Modalità Stand-Alone

    CROMOBEAM250 Step (001-255) (000-255) Tilt (000-255) Speed (000-255) Color (000-255) Gobo1 (000-255) Edit Gobo1 Rot (000-255) Dimmer (000-255) Strobe (000-255) MENU Time (000-255) Default Default 3.4 FUNZIONAMENTO IN MODALITÀ STAND-ALONE Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente.

  • Page 14: Collegamento

    CROMOBEAM250 3.6 COLLEGAMENTO Si possono collegare più unità affinché tutte le unità secondarie abbiano lo stesso effetto luce dell’unità principale (Master). 1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria ser- vendosi di un cavo XLR a 3 poli. 2.

  • Page 15: Costruzione Del Terminatore Dmx

    CROMOBEAM250 Per passaggi lunghi può essere necessario l’inserimento di un amplificatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo affidabile i dati di controllo DMX. • Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità; • Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità;...

  • Page 16: Tabella Canali Dmx

    CROMOBEAM250 3.12 TABELLA CANALI DMX Channel Function in BASIC mode Channel Function in BASIC mode value value STROBE 0 - 540° 000-255 Close 000-031 Open 032-063 TILT Strobe: Slow > Fast 064-095 Open 096-127 000-255 0-270° Pulse strobe effect: COLOR WHEEL Slow >Fast 128-159 Open...
  • Page 17 CROMOBEAM250 Channel Function in ADVANCED mode Channel Function in ADVANCED mode value value GOBO WHEEL ROTATION 0 - 540° 000-255 360° indexing 000-060 Clockwise rotate: PAN FINE slow to fast 061-150 Non function 151-165 Fine control of pan movement 000-255 Anti-clockwise rotate: TILT slow to fast...

  • Page 18: Programmazione Personalizzata

    CROMOBEAM250 3.13 PROGRAMMAZIONE PERSONALIZZATA Il CROMOBEAM250 consente di effettuare una programmazione personalizzata modificando il valore di ciascuna funzione. • Premere il tasto MENU fino a quando sul display non appare [Edit], quindi premere il tasto ENTER per confermare la scelta. • Premere i tasti UP e DOWN per selezionare il parametro che si desidera modificare fra [Step], [Pan], [Tilt], [Speed], [Color], [Gobo1], [Gobo1 Rot], [Dimmer], [Strobe] e [Time] e premere il tasto ENTER.
  • Page 19 CROMOBEAM250 Funzione Range • Premere il tasto MENU fino a quando sul display non appare [Range], quindi premere il tasto ENTER per confermare la scelta. • Con i tasti UP e DOWN selezionare il parametro che si desidera modificare fra [P/start], [P/finish], [T/start], [T/finish] e premere ENTER.
  • Page 20 CROMOBEAM250 Funzione Keylock • Premere il tasto MENU fino a quando sul display non appare [Intro], quindi premere il tasto ENTER per confermare la scelta. • Premere i tasti UP e DOWN per selezionare nel menu la voce [Keylock] e confermare la scelta premendo il tasto ENTER.

  • Page 21: Manutenzione

    CROMOBEAM250 - 4 - MANUTENZIONE 4.1 PULIZIA SISTEMA OTTICO E MANUTENZIONE • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...

  • Page 22: Sostituzione Gobos

    CROMOBEAM250 4.3 SOSTITUZIONE GOBOS I gobos rotanti, nella ruota, possono essere cambiati e sostituiti, per esempio, con propri gobos: 1. Staccare la spina dalla presa di rete. 2. Svitare le viti per togliere la copertura frontale (16) e posteriore (17) e successivamente la parte superiore (18) e inferiore (19) della testa mobile.

  • Page 23: Sostituzione Fusibile

    CROMOBEAM250 4.4 SOSTITUZIONE FUSIBILE 1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo e valore. 2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sosti- tuire il fusibile con uno identico per tipologia e valore.

  • Page 25: Cromobeam250

    CROMOBEAM250 TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information Description and technical specifications 1. 1 Operating elements and connections 1. 2 Description 1. 3 Technical specifications 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 26: General Instructions

    CROMOBEAM250 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 27: General Information

    CROMOBEAM250 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 28: Description And Technical Specifications

    CROMOBEAM250 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 MENU ENTER DOWN 8 9 10 11 A view B view...
  • Page 29 CROMOBEAM250 1. MOVING HEAD; 8. MENU button: exits from the current menu or 2. ROTARY ARM; function; 3. DMX OUT (3-pole XLR): 9. ENTER button: enables the currently displayed 1= ground, 2 = DMX -, 3 = DMX +; menu or sets the currently selected value into 4.

  • Page 30: Description

    CROMOBEAM250 1.2 DESCRIPTION CROMOBEAM250 is the first BEAM moving head based on LED light source, housing a high-power 60W diode. The optical unit is composed by a special smooth-surface lens, featuring a 6° highly concentrated parallel beam. Its light output can be compared to a MSR575 luminaire with Iris effect enabled. The amazing rapid movements and the absence of noise make CROMOBEAM250 the perfect device to generate effect in the air, replacing the traditional long-throw projectors and the ACL parsets in medium sized light-shows.
  • Page 31 CROMOBEAM250 Power supply • Power unit: 100-240V 50/60Hz. • Max power consumption: 150W. Weight and dimensions • Weight: 12,6kg • Dimensions: 280x329x545mm. Fig.3...

  • Page 32: Installation

    CROMOBEAM250 - 2 - INSTALLATION 2.1 MOUNTING The CROMOBEAM250 may be set up on a solid and even surface. By means of the fixing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.4. For fixing, stable mounting clips are required.

  • Page 33: Functions And Settings

    CROMOBEAM250 - 3 - FUNCTION AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (200-240V~/50-60Hz). Switch on the unit with the power switch (6) . Shortly after that the CROMOBEAM250 is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The CROMOBEAM250 has a LCD display and 4 button used to access the control panel functions and man- age them (fig.5).

  • Page 34: Menu Structure

    CROMOBEAM250 3.3 MENU STRUCTURE Address 001-512 Reset Dmx512 Auto1 Auto2 Sound1 Sound2 Custom Test Intro Slave Basic Channels Advanced 60 Close Display Bright Keylock Info Edition Normal Reverse Normal MENU Tilt Reverse Invert Step Color Linear P/Start (000-255) P/Finish (000-255) T/Start (000-255) Range...

  • Page 35: Operation In Stand-Alone Mode

    CROMOBEAM250 Step (001-255) (000-255) Tilt (000-255) Speed (000-255) Color (000-255) Gobo1 (000-255) Edit Gobo1 Rot (000-255) Dimmer (000-255) Strobe (000-255) MENU Time (000-255) Default Default 3.4 OPERATION IN STAND-ALONE MODE If no DMX control signal is present at the jack DMX INPUT (3), and the unit independently runs through its show programme.

  • Page 36: Linking

    CROMOBEAM250 3.6 LINKING Several units may be interconnected in order to control all further slave units to the same effect of the master unit. 1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the first slave unit. 2.

  • Page 37: Construction Of The Dmx Termination

    CROMOBEAM250 • Connect the controller DMX input to the DMX output of the first unit. • Connect the DMX output to the DMX input of the following unit. Connect again the output to the input of the following unit until all the units are connected in chain. • When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

  • Page 38: Dmx Control

    CROMOBEAM250 3.12 DMX CONTROL Channel Function in BASIC mode Channel Function in BASIC mode value value STROBE 0 - 540° 000-255 Close 000-031 Open 032-063 TILT Strobe: Slow > Fast 064-095 Open 096-127 000-255 0-270° Pulse strobe effect: COLOR WHEEL Slow >Fast 128-159 Open...
  • Page 39 CROMOBEAM250 Channel Function in ADVANCED mode Channel Function in ADVANCED mode value value GOBO WHEEL ROTATION 0 - 540° 000-255 360° indexing 000-060 Clockwise rotate: PAN FINE slow to fast 061-150 Non function 151-165 Fine control of pan movement 000-255 Anti-clockwise rotate: TILT slow to fast...

  • Page 40: Edit Custom

    CROMOBEAM250 3.13 EDIT CUSTOM • Press the MENU button, select the [Edit] menu voice and press the ENTER button to confirm the choice. • Edit the custom programs by adjusting the value of [Step], [Pan], [Tilt], [Speed], [Color], [Gobo1], [Gobo1 Rot], [Dimmer], [Strobe] and [Time].
  • Page 41 CROMOBEAM250 Range function • Press the MENU button, select the [Range] menu voice and press the ENTER button to confirm the choice. • Select the parameter to be changed between [P/start], [P/finish], [T/start] and [T/finish]; press the ENTER button to confirm. • Set the desired parameter value (0-255) using the UP and DOWN buttons and press the ENTER button to confirm the setting.
  • Page 42 CROMOBEAM250 Keylock function • Press the MENU button and select, via the directional buttons, the [Intro] menu choice, then press the ENTER button to confirm the choice. • Press the UP and DOWN buttons to select [Keylock] menu voice and confirm the choice by pressing the ENTER button.

  • Page 43: Maintenance

    CROMOBEAM250 - 4 - MAINTENANCE 4.1 CLEANING THE UNIT AND MAINTENANCE • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

  • Page 44: Replacement Of The Gobos

    CROMOBEAM250 4.3 REPLACEMENT OF THE GOBOS The rotating gobos can be replaced and e. g. be exchanged for individual gobos. 1. Disconnect the main plug from the socket. 2. Release the screws and remove the part (16), (17) and then the part (18), (19) of the pan head. 3.

  • Page 45: Fuse Replacement

    CROMOBEAM250 4.4 FUSE REPLACEMENT 1. With a flat head screwdriver, wedge the fuse holder out of its housing and remove the blown fuse from its holder. 2. Replace the blown fuse with a fuse of the exact same type and rating. 3.
  • Page 47 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
