  • Page 1 LUMI4COB PORTABLE LED WASHER-SET LUMI 4 COB User Manual Manuale Utente...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    LUMI 4COB TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.

  • Page 4: General Instructions

    LUMI 4COB WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •...

  • Page 5: Introduction

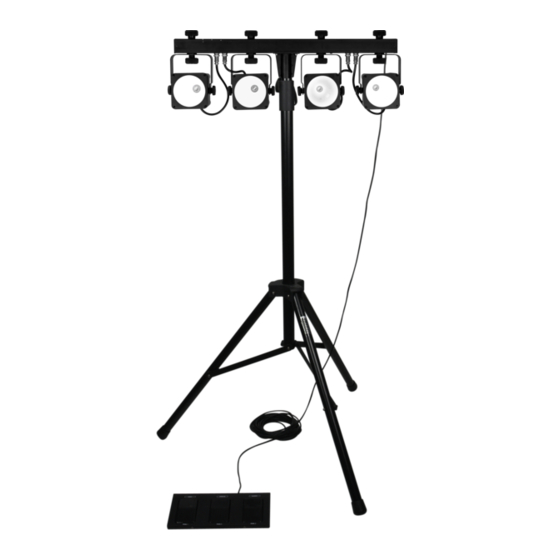

    LUMI 4COB - 1 - INTRODUCTION 1.1 DESCRIPTION LUMI4COB is a plug&play portable LED wash light set for lighting mobile stages and clubs. LUMI4COB is composed of a lighting bar with 4 LED projectors based, the special optics reflectors in combination with 15W COB (chip-on-board) LED give LUMI4COB an unprecedented light output capable of impressing and dazzling the audience.
  • Page 6 LUMI 4COB • Power connection: IEC IN/OUT connectors • IP rating: 20 • Dimensions (WxHxD): 749x285x135mm • Weight: 4.7kg Technical drawing Fig.1...

  • Page 7: Operating Elements And Connections

    LUMI 4COB 1.3 OPERATING ELEMENTS AND CONNECTIONS 3 4 5 Rear panel Fig.2 1. POWER OUT 2. POWER IN mains plug for connection to a socket (100-240V 50/60Hz) via the supplied mains cable. The support for the mains fuse is located near the mains plug. Only replace a blown fuse by one of the same type.

  • Page 8: Installation

    LUMI 4COB - 2 - INSTALLATION 2.1 MOUNTING This fixture may be mounted on the included tripod stand, in any location, provided there is adequate room for ventilation. There are two methods of mounting this fixture: • Using the included tripod stand (fig.3). •...

  • Page 9: Functions And Settings

    LUMI 4COB - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 10: Menu Structure

    LUMI 4COB 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION 3 CH DMX Mode d001 - d512 Select the DMX starting address 15 CH Trigger the built-in program to the beat of the music, using the Sound-active internal microphone Automatic Program AUTO Trigger the built-in programs Automatic Speed...

  • Page 11: Master/Slave Mode

    LUMI 4COB 3.6 MASTER/SLAVE MODE This mode will allow for multiple LUMI4COB to be controlled with a single footswitch. This mode allows a single unit, the master, to operate in one of the standalone modes, while one or more fixtures, slaves, synchronize their responses to the master.

  • Page 12: Connection Of The Dmx Line

    LUMI 4COB 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT Pin1 : GND - Shield XLR plug XLR socket Pin2 : - Negative...

  • Page 13: Dmx Control

    LUMI 4COB 3.12 DMX CONTROL CH15 CH Function in CH15 mode Value CH Function in CH15 mode Value CONTROL/OPERATING MODE RGB COLOR MIXING (POD3) RGB color mixing mode 000 - 009 Blue 0% - 100% 000 - 255 Automatic 1 010 - 029 RGB COLOR MIXING (POD4) Automatic 2...

  • Page 14: Footswitch Operation

    LUMI 4COB - 4 - FOOTSWITCH OPERATION 4.1 FOOTSWITCH FUNCTIONS The included footswitch provides quick access to preset colors, color change programs, and triggering via the on board microphone on the LUMI4COB. Please see the chart, along with the set of instructions, below for further explanation.

  • Page 15: Maintenance

    LUMI 4COB - 5 - MAINTENANCE 5.1 MAINTENANCE AND CLEANING THE UNIT To maintain optimum performance and minimize wear fixtures should be cleaned frequently. Usage and environment are contributing factors in determining frequency. As a general rule, fixtures should be cleaned at least twice a month.
  • Page 16 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 17 LUMI 4COB INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 18: Sicurezza

    LUMI 4COB ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 19: Introduzione

    LUMI 4COB - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMI4COB è un set di cambiacolori LED portabile Plug ‘n Play per la riproduzione di giochi di luce in stages mobili e clubs. LUMI4COB si compone di speciali parabole ottiche unite in combinazione ai LED 15W COB (chip-on-board), conferiscono al LUMI4COB un’emissione di luce in grado di impressionare ed abbagliare il pubblico.
  • Page 20 LUMI 4COB • Connessione di segnale: XLR 3p IN/OUT connectors • Connessione di alimentazione: • Grado IP: 20 • Dimensioni (LxAxP): 749x285x135mm • Peso: 4.7kg Disegno tecnico Fig.1...

  • Page 21: Elementi Di Comando E Di Collegamento

    LUMI 4COB 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 3 4 5 Pannello posteriore Fig.1 1. POWER OUT output alimentazione per connessioni di più unità in serie. 2. POWER IN spina da pannello VDE per il collegamento ad una presa di rete (110-240V~/50-60Hz) tramite il cavo di rete in dotazione.

  • Page 22: Installazione

    LUMI 4COB - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMI4COB può essere montato sul treppiedi incluso e installato in qualsiasi luogo dotato di sufficiente spazio per la ventilazione. Il dispositivo, inoltre, consente diverse configurazioni di montaggio: • a pavimento utilizzando il supporto a stand (fig.3); •...

  • Page 23: Funzioni E Impostazioni

    LUMI 4COB - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMI4COB, inserire la spina del cavo di alimentazione in una presa di rete (110-240VAC~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 24: Struttura Menu

    LUMI 4COB 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION 3 CH DMX Mode d001 - d512 Select the DMX starting address 15 CH Trigger the built-in program to the beat of the music, using the Sound-active internal microphone Automatic Program AUTO Trigger the built-in programs Automatic Speed...

  • Page 25: Modalità Master/Slave

    LUMI 4COB 3.6 MODALITÀ MASTER/SLAVE Questa modalità consente di gestire con un singolo controller a pedale più unità LUMI4COB collegare in linea. La prima sarà impostata come master e le altre come slave. Per questa modalità è necessario impostare correttamente le unità: IMPOSTAZIONE UNITÀ...

  • Page 26: Collegamenti Della Linea Dmx

    LUMI 4COB 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Pin1 : Massa - Schermo...

  • Page 27: Tabella Canali Dmx

    LUMI 4COB 3.12 TABELLA CANALI DMX CH15 CH Function in CH15 mode Value CH Function in CH15 mode Value CONTROL/OPERATING MODE RGB COLOR MIXING (POD3) RGB color mixing mode 000 - 009 Blue 0% - 100% 000 - 255 Automatic 1 010 - 029 RGB COLOR MIXING (POD4) Automatic 2...

  • Page 28: Funzionamento Tramite Controllo A Pedale

    LUMI 4COB - 4 - FUNZIONAMENTO TRAMITE CONTROLLER A PEDALE 4.1 FUNZIONI PEDALE È possibile comandare il LUMI4COB tramite il controller a pedali incluso nel set. • Accendere il LUMI4COB. • Collegare il controller a pedali all’unità mediante il connettore a 4-pin. •...

  • Page 29: Manutenzione

    LUMI 4COB - 5 - MANUTENZIONE 5.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO Per mantenere prestazioni ottimali e ridurre al minimo l’usura, il dispositivo deve essere pulito frequente- mente. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia. Come regola generale, il dispositivo deve essere pulito almeno due volte al mese.
  • Page 32 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
