Summary of Contents for Walker Edison W44CMGDCR2D
Page 1

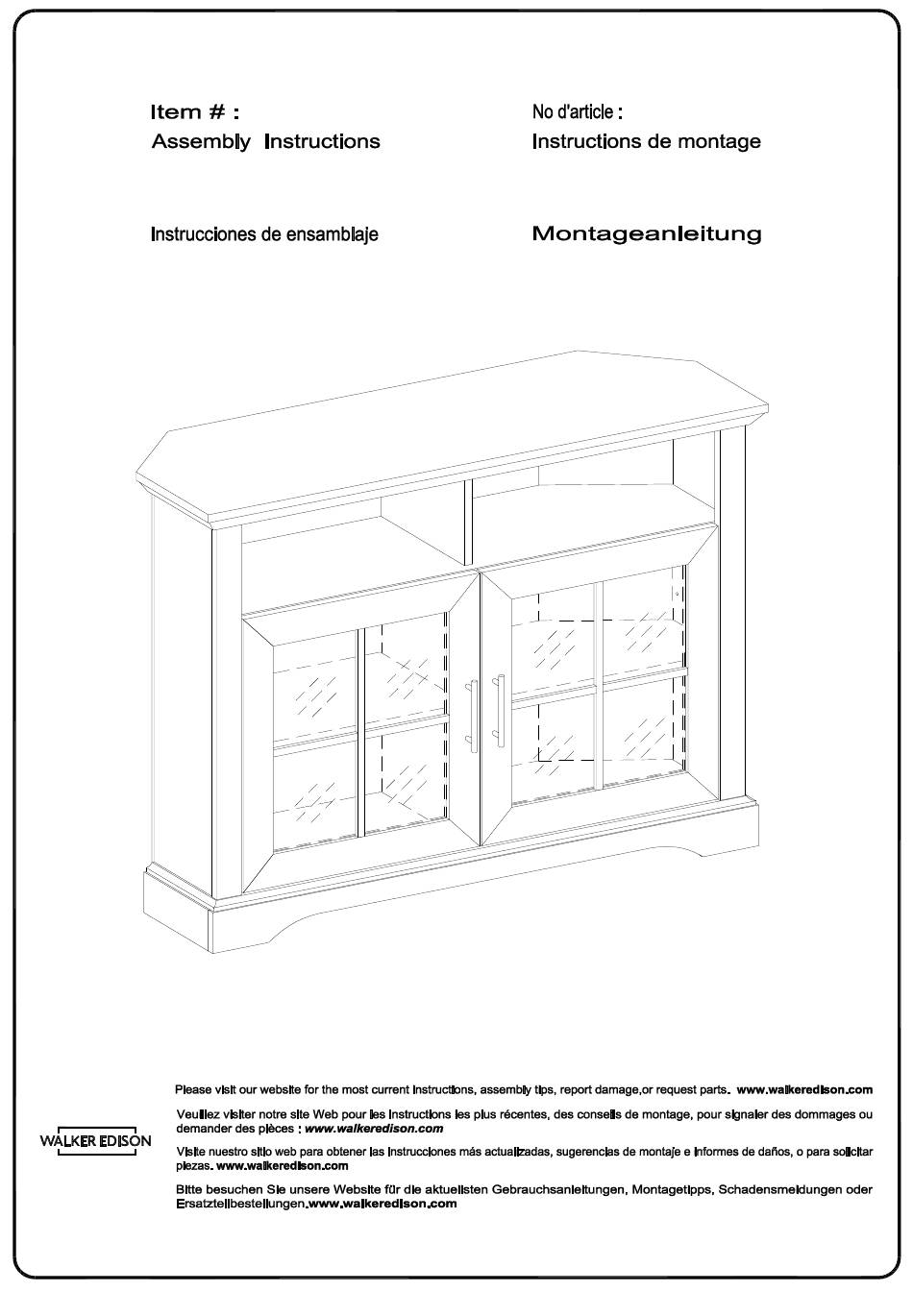

W44CMGDCR2D W44CMGDCR2D Ítem N.°: Artikel# : W44CMGDCR2D W44CMGDCR2D Revised 31/12/2020(L) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 2: General Assembly Guidelines
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Page 3
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Page 4
(ESP) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Page 5
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Page 6: Lista De Piezas
Lista de piezas © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 7: Liste Du Matériel
Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x12mm Bolt Boulon Perno Bolzen Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 8
Tube de colle Tubo de pegamento Kleber in Tube Ø15x9mm Cam lock Serrure à came Cerradura de leva Zylindermutter Ø6x30mm Wooden dowel Cheville en bois Clavija de madera Holzdübel © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Page 10
Stecken Sie den Holzdübel (A) in die Teile (4,5) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (4,5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Page 11
Inserte la clavija de madera (A) en las partes (13,14) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (13,14) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Page 12
Inserte la clavija de madera (R) en las partes (8,9,10) según el diagrama. (DE) Stecken Sie den Holzdübel (R) in die Teile (8,9,10) gemäß der Abbildung ein. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Page 13
Stecken Sie den Holzdübel (A) in die Teile (1,2) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (1,2) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Page 14
Use el tornillo (E) para fijar la parte (2) a las partes (8,13) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (2) in die Teile (8,13) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Page 15
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (4) in das Teil (2) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Page 16
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (5) in das Teil (2) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Page 17
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (1) in die Teile (4,5,13) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Page 18
Befestigen Sie das Teil (14) mit der Zylindermutter (C) an das Teil (2), und das Teil (8) mit der Zylindermutter (Q) an das Teil(1),durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Page 19
Philips según el diagrama. (DE) Befestigen Sie die Teile (9,10) an das Teil (2) mit der Zylindermutter (Q) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Page 20
Use el tornillo (E) para fijar la parte (3) en las partes (4,5,9,10,14) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (3) an die Teile (4,5,9,10,14) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Page 21
Use el tornillo (E) para fijar la parte (6) a las partes (2,3) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (6) in die Teile (2,3) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Page 22
Use el tornillo (E) para fijar la parte (7) a las partes (2,3) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (7) in die Teile (2,3) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Page 23
(F) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) an die Teile (16,17,18) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Page 24
(F) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) von den Teile (17,18) an das Teil (16) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Page 25
(F) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) von den Teile (16,17,18) an das Teil (3) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Page 26
Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Page 27
Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten. Setzen Sie die Teile (11,12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (11,12) und legen Sie es auf die Regalstützstifte. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
Page 28
Befestigen Sie das Europa-Scharnier (J) ans Teil (15) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips , dann befestigen Sie den Griff (L) ans Teil (15) mit dem Griffbolzen (M), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
Page 29
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) auf dem Teil (15) ans Teil (4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
Page 30
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) auf dem Teil (15) ans Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K) gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Page 31
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (U) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Page 32
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (U) in die Mutter (V) und der Wand mit der Schraube (T) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
Page 33: Final Assembly
Step 24 Final Assembly © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.33...
